XALシリーズ超硬スクエアエンドミル 焼ばめ用・4枚刃/刃長1D（スタブ）タイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 規格拡大
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・焼きばめ用に...
型番
未確定13件の候補があります。
Loading...
外形図
型番リスト
- 表示件数:
| 型番 |
加工用途（加工形状） |
ねじれ角 |
標準/追加工区分 |
刃径(mm) |
刃長(mm) |
シャンク径(mm) |
全長(mm) |
コーナー形状 |
CAM・工具管理ソフト用データ |
CADデータ有無(2D/3D) |
●在庫品 □製作品 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
追加工（刃先・刃径・首逃し等）
|
4
|
4
|
6
|
40
|
アタリ付き
|
-
|
-
|
□
| 1個 | -( -
) | 5日目 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
追加工（刃先・刃径・首逃し等）
|
5
|
5
|
6
|
40
|
アタリ付き
|
-
|
-
|
□
| 1個 | -( -
) | 5日目 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
追加工（刃先・刃径・首逃し等）
|
6
|
6
|
6
|
40
|
アタリ付き
|
-
|
-
|
□
| 1個 | -( -
) | 5日目 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
追加工（刃先・刃径・首逃し等）
|
8
|
8
|
8
|
50
|
アタリ付き
|
-
|
-
|
□
| 1個 | -( -
) | 5日目 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
追加工（刃先・刃径・首逃し等）
|
10
|
10
|
10
|
60
|
アタリ付き
|
-
|
-
|
□
| 1個 | -( -
) | 5日目 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
追加工（刃先・刃径・首逃し等）
|
12
|
12
|
12
|
65
|
アタリ付き
|
-
|
-
|
□
| 1個 | -( -
) | 5日目 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
メーカー標準品
|
3
|
3
|
6
|
40
|
アタリ付き
|
tebis / Zoller
|
2D/3D
|
●
| 1個 | 1,410円(
1,551円
) | 在庫品1日目 当日出荷可能 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
メーカー標準品
|
4
|
4
|
6
|
40
|
アタリ付き
|
tebis / Zoller
|
2D/3D
|
●
| 1個 | 1,470円(
1,617円
) | 在庫品1日目 当日出荷可能 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
メーカー標準品
|
5
|
5
|
6
|
40
|
アタリ付き
|
tebis / Zoller
|
2D/3D
|
●
| 1個 | 1,570円(
1,727円
) | 在庫品1日目 当日出荷可能 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
メーカー標準品
|
6
|
6
|
6
|
40
|
アタリ付き
|
tebis / Zoller
|
2D/3D
|
●
| 1個 | 1,700円(
1,870円
) | 在庫品1日目 当日出荷可能 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
メーカー標準品
|
8
|
8
|
8
|
50
|
アタリ付き
|
tebis / Zoller
|
2D/3D
|
●
| 1個 | 2,420円(
2,662円
) | 在庫品1日目 当日出荷可能 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
メーカー標準品
|
10
|
10
|
10
|
60
|
アタリ付き
|
tebis / Zoller
|
2D/3D
|
●
| 1個 | 3,340円(
3,674円
) | 在庫品1日目 当日出荷可能 | |
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
|
標準ネジレ(30～44°)
|
メーカー標準品
|
12
|
12
|
12
|
65
|
アタリ付き
|
tebis / Zoller
|
2D/3D
|
●
| 1個 | 4,020円(
4,422円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・焼きばめ用に最適なビビリに強い刃長1Dタイプ
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
(i)ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
技術情報
技術情報特徴・使用例
技術情報

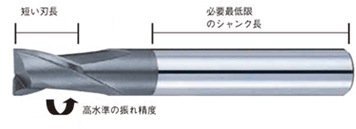

A 短い刃長と全長で、シャンクには刻印がされていないなど、
焼ばめホルダの要求精度内のものを選びます。

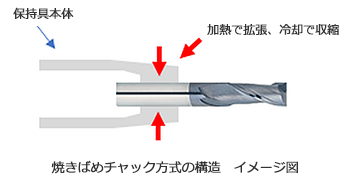

A ホルダの把持部を加熱膨張させて工具を挿入し、冷却して保持するホルダです。
工具高速回転時の保持剛性と触れ精度が最も高い保持方式です。
工具シャンク部分はスリム化でき、ワークへの接近性にも優れています。
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- ノンコート品での高速切削は避けてください。
- 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
- ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
- 標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。
型番 XAL-SH-EM4B
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金 | アルミ合金 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1・1.5 | 370 | 28,000 | 290 | 24,500 | 190 | 17,500 | 300 | 23,000 | 800 | 50,000 |
| 2・2.5 | 580 | 14,000 | 350 | 12,300 | 270 | 8,800 | 300 | 11,500 | 800 | 31,800 |
| 3・3.5 | 620 | 9,300 | 380 | 8,200 | 270 | 5,800 | 400 | 8,000 | 800 | 21,200 |
| 4・4.5 | 620 | 7,000 | 380 | 6,100 | 290 | 4,400 | 400 | 6,000 | 1,000 | 15,900 |
| 5・5.5 | 750 | 5,600 | 420 | 4,900 | 320 | 3,500 | 400 | 5,000 | 1,000 | 12,700 |
| 6・6.5 | 770 | 4,700 | 430 | 4,100 | 320 | 2,900 | 400 | 4,000 | 1,000 | 10,600 |
| 7・7.5 | 750 | 4,000 | 430 | 3,500 | 320 | 2,500 | 400 | 3,500 | 1,000 | 9,300 |
| 8・8.5 | 750 | 3,500 | 430 | 3,100 | 320 | 2,200 | 400 | 3,000 | 1,200 | 8,000 |
| 9・9.5 | 800 | 3,100 | 460 | 2,700 | 320 | 1,900 | 400 | 2,700 | 1,200 | 7,200 |
| 10 | 770 | 2,800 | 450 | 2,500 | 320 | 1,800 | 400 | 2,400 | 1,200 | 6,400 |
| 11 | 770 | 2,550 | 420 | 2,170 | 320 | 1,650 | 400 | 2,200 | 1,200 | 5,850 |
| 12 | 750 | 2,300 | 420 | 2,000 | 320 | 1,500 | 400 | 2,000 | 1,400 | 5,300 |
| 13 | 650 | 2,150 | 400 | 1,840 | 320 | 1,400 | 400 | 1,875 | 1,400 | 4,615 |
| 14 | 560 | 2,000 | 400 | 1,800 | 320 | 1,300 | 400 | 1,750 | 1,400 | 3,930 |
| 15 | 490 | 1,870 | 350 | 1,590 | 290 | 1,210 | 400 | 1,625 | 1,400 | 3,715 |
| 16 | 450 | 1,800 | 320 | 1,500 | 260 | 1,100 | 400 | 1,500 | 1,400 | 3,500 |
| 18 | 390 | 1,560 | 290 | 1,330 | 230 | 1,010 | 400 | 1,350 | 1,400 | 3,200 |
| 20 | 350 | 1,400 | 270 | 1,200 | 190 | 900 | 400 | 1,200 | 1,400 | 2,900 |
| Ad | ≦1.5D | |||||||||
| Rd | ≦0.05D | ≦0.2D | ||||||||
追加工・追加コーディング
追加工エンドミル指定方法
追加工（刃先・刃径・首逃し等） Ｔ－
● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応
― 追加工ご指定手順― （1）ミスミVONAトップページより、【切削工具】→【エン ※追加工型番がお決まりの場合は、ミスミVONA |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
