XALシリーズ超硬不等リード不等分割スクエアエンドミル 4枚刃/2Dタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
一部当日出荷可能

評価 4.8平均満足度4.8 この商品のレビューをみる（5件）

通常価格(税別): -

税込価格: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・XALシリー...

詳細情報を確認する

工具材質：

超硬
ねじれ角：

不等リード・不等分割
コーティング：

鋼用
刃数(枚)：

4
コーナー形状：

アタリ付き
ねじれ角詳細：

40/41°

(i)ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

型番

未確定26件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図

XAL-VHEM4S				図1 図2
材質
仕様

型番リスト

表示件数:

型番	加工用途（加工形状）	被削材	標準/追加工区分	刃径(mm)	刃長(mm)	首下長(mm)	シャンク径(mm)	全長(mm)	CAM・工具管理ソフト用データ	CADデータ有無(2D/3D)	首径(mm)	●在庫品　□製作品	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SN-XAL-VHEM4S3-[7-25/1]-6	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	3	6	7 ～ 25	6	50	-	-	2.5～2.8	□	1個	-( - )	3日目
SN-XAL-VHEM4S4-[9-25/1]-8	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	4	8	9 ～ 25	6	50	-	-	3.5～3.8	□	1個	-( - )	3日目
SN-XAL-VHEM4S5-[11-25/1]-10	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	5	10	11 ～ 25	6	50	-	-	4.5～4.8	□	1個	-( - )	3日目
SN-XAL-VHEM4S6-[13-25/1]-12	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	6	12	13 ～ 25	6	50	-	-	5.5～5.8	□	1個	-( - )	3日目
SN-XAL-VHEM4S8-[17-40/1]-16	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	8	16	17 ～ 40	8	65	-	-	7.5～7.8	□	1個	-( - )	3日目
SN-XAL-VHEM4S10-[21-50/1]-20	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	10	20	21 ～ 50	10	75	-	-	9.5～9.8	□	1個	-( - )	3日目
SN-XAL-VHEM4S12-[25-55/1]-24	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	12	24	25 ～ 55	12	80	-	-	11.5～11.8	□	1個	-( - )	3日目
SN-XAL-VHEM4S16-[42-75/1]-32	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	16	32	42 ～ 75	16	100	-	-	15.5～15.8	□	1個	-( - )	3日目
SN-XAL-VHEM4S20-[50-95/1]-40	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	20	40	50 ～ 95	20	120	-	-	19.5～19.8	□	1個	-( - )	3日目
SNR-XAL-VHEM4S4-[9-25/1]-[5-8/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	4	8	9 ～ 25	6	50	-	-	2.8～3	□	1個	-( - )	3日目
SNR-XAL-VHEM4S5-[11-25/1]-[5-10/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	5	10	11 ～ 25	6	50	-	-	3.8～4	□	1個	-( - )	3日目
SNR-XAL-VHEM4S6-[13-25/1]-[5-12/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	6	12	13 ～ 25	6	50	-	-	4.8～5	□	1個	-( - )	3日目
SNR-XAL-VHEM4S8-[17-40/1]-[5-16/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	8	16	17 ～ 40	8	65	-	-	6.8～7	□	1個	-( - )	3日目
SNR-XAL-VHEM4S10-[21-50/1]-[5-20/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	10	20	21 ～ 50	10	75	-	-	8.8～9	□	1個	-( - )	3日目
SNR-XAL-VHEM4S12-[25-55/1]-[5-24/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	12	24	25 ～ 55	12	80	-	-	10.8～11	□	1個	-( - )	3日目
SNR-XAL-VHEM4S16-[42-75/1]-[5-32/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	16	32	42 ～ 75	16	100	-	-	14.8～15	□	1個	-( - )	3日目
SNR-XAL-VHEM4S20-[50-95/1]-[5-40/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	20	40	50 ～ 95	20	120	-	-	18.8～19	□	1個	-( - )	3日目
XAL-VHEM4S3	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	3	6	-	6	50	tebis / Zoller	2D/3D	-	●	1個	960円( 1,056円 )	在庫品1日目当日出荷可能
XAL-VHEM4S4	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	4	8	-	6	50	tebis / Zoller	2D/3D	-	●	1個	1,110円( 1,221円 )	在庫品1日目当日出荷可能
XAL-VHEM4S5	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	5	10	-	6	50	tebis / Zoller	2D/3D	-	●	1個	1,110円( 1,221円 )	在庫品1日目当日出荷可能
XAL-VHEM4S6	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	6	12	-	6	50	tebis / Zoller	2D/3D	-	●	1個	1,290円( 1,419円 )	在庫品1日目当日出荷可能
XAL-VHEM4S8	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	8	16	-	8	65	tebis / Zoller	2D/3D	-	●	1個	2,230円( 2,453円 )	在庫品1日目当日出荷可能
XAL-VHEM4S10	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	10	20	-	10	75	tebis / Zoller	2D/3D	-	●	1個	3,030円( 3,333円 )	在庫品1日目当日出荷可能
XAL-VHEM4S12	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	12	24	-	12	80	tebis / Zoller	2D/3D	-	●	1個	4,020円( 4,422円 )	在庫品1日目当日出荷可能
XAL-VHEM4S16	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	16	32	-	16	100	tebis / Zoller	2D/3D	-	●	1個	9,740円( 10,714円 )	在庫品1日目当日出荷可能
XAL-VHEM4S20	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	20	40	-	20	120	tebis / Zoller	2D/3D	-	●	1個	15,010円( 16,511円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・XALシリーズに40/41°ネジレの不等リード刃長2Dショートタイプ
・不等分割/不等リード採用により、ビビリを抑制し、仕上がり面精度向上、高能率加工を実現
《追加工》
・ミスミ標準工具から首逃がし追加工のご指定が可能
・図面作成不要。型番にて寸法指定のみで発注可能
・「必要な時に必要な数量だけ」1本から対応
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

1本単位

型番		刃長 l	全長 L	シャンク径 d	￥通常単価
	刃径D	刃長 l	全長 L	シャンク径 d	1～4本	5～9本	10～29本	30本～
XAL-VHEM4S	3	6	50	6	1,380	1,314	1,270	1,172
	4	8	50	6	1,500	1,423	1,380	1,270
	5	10	50	6	1,500	1,423	1,380	1,270
	6	12	50	6	1,500	1,423	1,380	1,270
	8	16	65	8	2,480	2,359	2,283	2,107
	10	20	75	10	3,370	3,205	3,096	2,865
	12	24	80	12	4,710	4,479	4,336	4,007
	16	32	100	16	10,830	10,292	9,961	9,202
	20	40	120	20	17,740	16,849	16,321	15,079

特徴・使用例

適用被削材

一般鋼・合金鋼（S45C～S55C、SS、SCM）	調質鋼（PX、NAK、HPM、STAVAX）	高硬度鋼（SKD、DAC、DC、SKH）			ステンレス鋼（SUS303、SUS304）	鋳鉄（FC、FCD）	アルミ合金	チタン合金	銅合金	グラファイト	樹脂
～40HRC	～45HRC	～55HRC	～60HRC	～65HRC	～35HRC	鋳鉄（FC、FCD）	アルミ合金	チタン合金	銅合金	グラファイト	樹脂
◎	◎				◎	◎	○	○	○		○

◎=最適 ○=適

ラインナップ

刃長1.5D スタブタイプ

刃長3D レギュラータイプ

型番 XAL-VHEM4B

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

型番 XAL-VHEM4R

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

刃長4Dタイプ

刃長5Dタイプ

型番 XAL-VHEM4L

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

型番 XAL-VHEM4XL

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

特長

潤滑性に優れたXALコートを採用
不等リードと不等分割
振動を抑え、安定性を強化、仕上げ加工にも最適

不等リード+不等分割＝ビビり振動を抑制！

振動しやすい加工物に対して、振動を抑える特性を指向したデザイン
加工物の表面がきれいに仕上がります！

【不等リードとは？】
同一エンドミルの各切れ刃のねじれ角度を変化させることにより、振動発生時の減衰性促進によるビビり抑制が期待できます。

XAL不等リード不等分割エンドミル外周刃形状：不等リード形状　b1≠b2

【不等分割とは？】
底刃の分割を不均一にすることで、切削時工具振動の周期性を打ち消します。

性能・試験情報

XAL-VHEM4R3 加工テスト結果

XAL不等リード・不等分割エンドミル加工テスト事例
長寿命と安定加工を実現します。

■ 一般鋼S50C 加工事例

使用工具	XAL-VHEM4R3
被削材	S50C
加工方法	側面切削
回転数	15,000min-1
送り	1,804mm/min
切り込み量	Ad: 4.50mm Rd: 0.20mm
クーラント	ドライ

■ SUS304 加工事例

使用工具	XAL-VHEM4R3
被削材	SUS304
加工方法	側面切削
回転数	9,600min-1
送り	576mm/min
切り込み量	Ad: 4.50mm Rd: 0.20mm
クーラント	ドライ

製品比較情報

国内他社同等品に比べ ▲30%以上の低価格を実現！

性能は他社同等品と同水準以上のまま、低価格にて提供
工具費用の削減に貢献します！

技術情報

Q アルミやステンレスのエンドミルを一本に集約できませんか？
A 不等リード・不等分割エンドミルは防振効果があるので
アルミでもステンレス鋼でも良好な面粗度を実現できます。

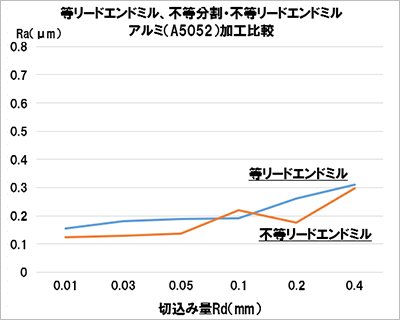

アルミ加工での面粗さ		ステンレス加工での面粗さ

Q ミスミの不等リードエンドミルは、再研磨可能ですか？
A ミスミ品であれば不等リードの再研磨は対応可能です。

推奨切削条件

XAL不等リード・不等分割エンドミルによる溝切削・側面切削

・機械、チャックは剛性のある精度の高いものをご使用ください。
・切削油は被削材に適したものを選定してください。
・ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
・側面切削ではダウンカットでご使用ください。
・側面切削でビビりが生じた場合は切削条件を下げてご使用ください。

型番 XAL-VHEM4B/XAL-VHEM4S

■側面切削加工

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD）		ステンレス鋼		チタン合金		インコネル、ハステロイ
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	307	15,322	80	6,451	232	11,592	131	8,164	63	3,125
4	368	11,491	116	4,838	278	8,693	171	6,124	66	2,340
5	405	9,193	124	3,870	362	6,955	216	4,899	90	1,870
6	490	7,661	142	3,225	417	5,796	261	4,082	112	1,560
8	620	5,746	184	2,419	486	4,347	306	3,062	145	1,171
10	772	5,081	229	2,117	668	3,478	421	2,449	177	935
12	796	4,233	226	1,764	649	2,898	409	2,042	172	781
16	674	3,175	196	1,323	548	2,174	343	1,530	150	582
20	660	2,540	191	1,058	536	1,739	338	1,225	144	468
Ad	≦1.3D						≦1D
Rd	≦0.5D						≦0.35D		≦0.25D

■溝切削加工

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD）		ステンレス鋼		チタン合金		インコネル、ハステロイ
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	307	15,322	80	6,451	232	11,592	131	8,164	63	3,125
4	368	11,491	116	4,838	278	8,693	171	6,124	66	2,340
5	405	9,193	124	3,870	362	6,955	216	4,899	90	1,870
6	490	7,661	142	3,225	417	5,796	261	4,082	112	1,560
8	620	5,746	184	2,419	486	4,347	306	3,062	145	1,171
10	772	5,081	229	2,117	668	3,478	421	2,449	177	935
12	796	4,233	226	1,764	649	2,898	409	2,042	172	781
16	674	3,175	196	1,323	548	2,174	343	1,530	150	582
20	660	2,540	191	1,058	536	1,739	338	1,225	144	468
Ad	≦1D						≦0.5D
Rd	≦1D						≦1D

追加工・追加コーディング

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

VACシリーズ超硬不等リードスクエアエンドミル 4枚刃/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）【標準/追加工区分】で「追加工（首逃しのみ）」を選択

（2）【仕様・寸法】で「刃径・刃数」等を指定

（3）【タイプ】よりご希望の「追加工型番（タイプ）」を選択

（4） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（5）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
