VACシリーズ超硬不等リードエンドミルステンレス加工用/4枚刃/3Dタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,480円～ 23,800円

税込価格: 1,628円～ 26,180円

【特長】・VACシリーズにステンレス等の難削材に適した不等リード3Dタイプ・高...

詳細情報を確認する

加工用途（加工形状）：

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角：

不等リード・不等分割
コーティング：

鋼用
標準/追加工区分：

メーカー標準品
刃数(枚)：

4
コーナー形状：

アタリ付き
CAM・工具管理ソフト用データ：

tebis / Zoller
CADデータ有無(2D/3D)：

2D/3D
コーティング詳細：

VAC
ねじれ角詳細：

35°/37°
刃径公差：

-0.03～0mm
●在庫品　□製作品：

●

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
通電性は微小です。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）詳細は「切削工具データダウンロードサービス」ページからご確認ください。

型番

未確定9件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図

VAC-SUS-VHEM4R				図1 図2
材質
仕様

適用被削材

一般鋼・合金鋼（S45C～S55C、SS、SCM）	調質鋼（PX、NAK、HPM、STAVAX）	高硬度鋼（SKD、DAC、DC、SKH）			ステンレス鋼（SUS303、SUS304）	鋳鉄（FC、FCD）	アルミ合金	チタン合金	銅合金	グラファイト	樹脂
～40HRC	～45HRC	～55HRC	～60HRC	～65HRC	～35HRC	鋳鉄（FC、FCD）	アルミ合金	チタン合金	銅合金	グラファイト	樹脂
◎	○	○			◎	◎	○	○	○

◎=最適 ○=適

型番リスト

表示件数:

型番	刃径(mm)	刃長(mm)	シャンク径(mm)	全長(mm)	首角(°)	シャンク径公差	図	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

VAC-SUS-VHEM4R3	3	9	6	50	15±1	-0.008～0mm	1	1個	1,480円( 1,628円 )	在庫品1日目当日出荷可能
VAC-SUS-VHEM4R4	4	12	6	50	15±1	-0.008～0mm	1	1個	1,480円( 1,628円 )	在庫品1日目当日出荷可能
VAC-SUS-VHEM4R5	5	15	6	50	15±1	-0.008～0mm	1	1個	1,480円( 1,628円 )	在庫品1日目当日出荷可能
VAC-SUS-VHEM4R6	6	18	6	50	-	-0.008～0mm	2	1個	1,840円( 2,024円 )	在庫品1日目当日出荷可能
VAC-SUS-VHEM4R8	8	24	8	65	-	-0.009～0mm	2	1個	3,340円( 3,674円 )	在庫品1日目当日出荷可能
VAC-SUS-VHEM4R10	10	30	10	75	-	-0.009～0mm	2	1個	4,880円( 5,368円 )	在庫品1日目当日出荷可能
VAC-SUS-VHEM4R12	12	36	12	80	-	-0.011～0mm	2	1個	6,460円( 7,106円 )	在庫品1日目当日出荷可能
VAC-SUS-VHEM4R16	16	48	16	100	-	-0.011～0mm	2	1個	16,500円( 18,150円 )	在庫品1日目当日出荷可能
VAC-SUS-VHEM4R20	20	60	20	120	-	-0.013～0mm	2	1個	23,800円( 26,180円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・VACシリーズにステンレス等の難削材に適した不等リード3Dタイプ
・高い防振性能で一般鋼等の高負荷加工領域でも高いパフォーマンスを発揮
・不等分割/不等リード採用により、ビビリを抑制し、仕上がり面精度向上、高能率加工を実現
・最適な溝形状により、スムーズな切り粉排出を実現

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
通電性は微小です。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）詳細は「切削工具データダウンロードサービス」ページからご確認ください。

規格・価格

1本単位

型番		刃長 ℓ	全長 L	シャンク径 d	図	￥通常単価
	刃径D	刃長 ℓ	全長 L	シャンク径 d	図	1～4本	5～9本	10～29本	30本～
VAC-SUS-VHEM4R	3	9	50	6	1	1,480	1,406	1,361	1,258
	4	12	50	6	1	1,480	1,406	1,361	1,258
	5	15	50	6	1	1,480	1,406	1,361	1,258
	6	18	50	6	2	1,840	1,748	1,692	1,564
	8	24	65	8	2	3,340	3,173	3,072	2,839
	10	30	75	10	2	4,880	4,636	4,489	4,148
	12	36	80	12	2	6,460	6,137	5,943	5,491
	16	48	100	16	2	16,500	15,675	15,180	14,025
	20	60	120	20	2	23,800	22,610	21,896	20,230

VAC不等リード不等分割4枚刃　刃長1.5D・2Dタイプも取り揃え

刃長1.5Dタイプ

刃長2Dタイプ

型番 VAC-SUS-VHEM4B

5本以上ご注文でさらにお得
再研磨可能

型番 VAC-SUS-VHEM4S

5本以上ご注文でさらにお得
再研磨可能

一般鋼、アルミ加工にはコストパフォーマンスの高いXALシリーズもお勧め
XAL不等リード不等分割4枚刃　様々な刃長を取り揃え

刃長1.5Dタイプ

刃長2Dタイプ

刃長3Dタイプ

型番 XAL-VHEM4B

5本以上ご注文でさらにお得
再研磨可能

型番 XAL-VHEM4S

5本以上ご注文でさらにお得
再研磨可能

型番 XAL-VHEM4R

5本以上ご注文でさらにお得
再研磨可能

刃長4Dタイプ

刃長5Dタイプ

型番 XAL-VHEM4L

5本以上ご注文でさらにお得
再研磨可能

型番 XAL-VHEM4XL

5本以上ご注文でさらにお得
再研磨可能

特徴・使用例

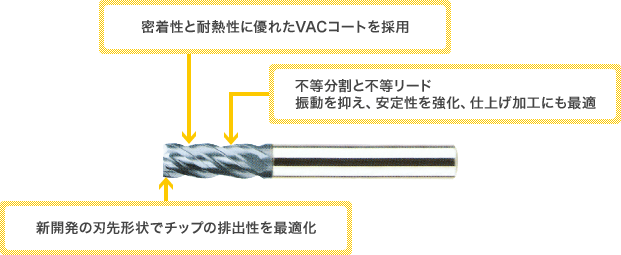

VAC不等リードの特長

不等リード＋不等分割＝ビビり振動を抑制！

振動しやすい加工物に対して、振動を抑える特性を指向したデザイン
加工物の表面がきれいに仕上がります！

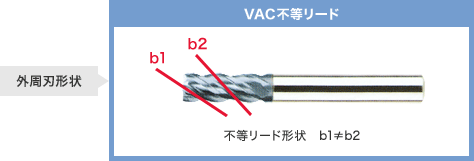

【不等リードとは？】: 同一エンドミルの各切れ刃のねじれ角度を変化させることにより、振動発生時の減衰性促進によるビビり抑制が期待できます。

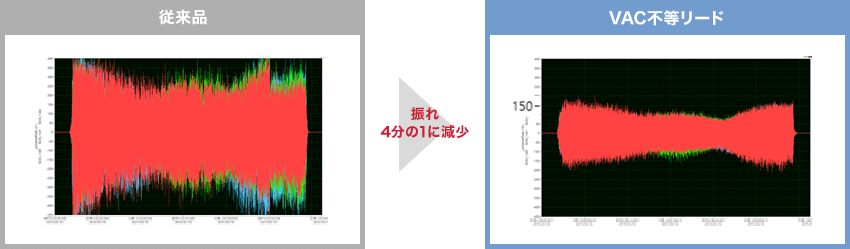

【ビビり振動比較】: 不等リード・不等分割の採用により、工具の振動が大幅に減少。より安定した加工が可能になります

●被削材：S45C (HRc20)の場合

加工方法	側面加工	回転数	4700min-1	送り	770mm/min	切り込み量	Ad:9mm　 Rd:1.2mm

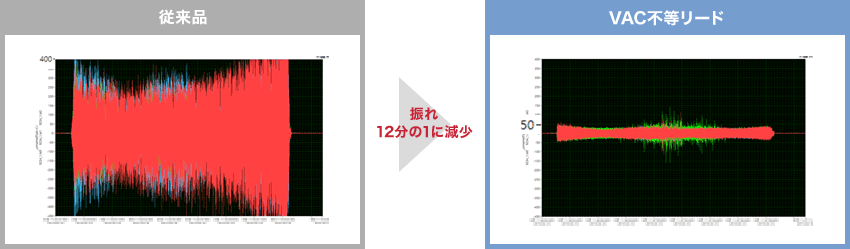

●被削材：SUS304の場合

VAC不等リードエンドミル　加工テスト結果

難削材向けの刃形状と耐熱性のある特殊コートで優れた耐摩耗性を実現

VACシリーズ　難削材用超硬不等リードエンドミル(レギュラータイプ):関連画像

被削材	SUS304	加工方法	溝切削	クーラント	ドライ
回転速度	2,900min-1	送り速度	260mm/min	切込量	Ad:8.0mm Rd：6.0mm

技術情報

Q 材質にSMG超硬とありますが、どのような超硬ですか？
A 超々微粒子超硬のことで、WC粒径約0.5μm以下にして、
硬さと靱性の性能をさらに向上させた高級材料です。

従来MG超硬SMG超硬

Q VACとはどのようなコーティングですか？
A VACとはAlCrNコートの密着性と硬度を改善して、
剥離を少なくし耐摩耗性を向上させたコーティングです。

密着性比較：ダイヤモンドコーンで圧をかけた周辺のコート剥離

周辺の剥離あり周辺の剥離無し

推奨切削条件

● VAC不等リード・不等分割エンドミルによる溝切削・側面切削

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。
側面切削でビビりが生じた場合は切削条件を下げてご使用ください。

型番 VAC-SUS-VHEM4R

■側面切削加工

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD）		ステンレス鋼		チタン合金		インコネル、ハステロイ
刃径D	送り速度 (mm/min)	回転速度 (min^-1)	送り速度 (mm/min)	回転速度 (min^-1)	送り速度 (mm/min)	回転速度 (min^-1)	送り速度 (mm/min)	回転速度 (min^-1)	送り速度 (mm/min)	回転速度 (min^-1)
3	240	14,050	170	9,900	165	9,800	75	5,350	40	2,400
4	285	10,500	200	7,400	200	7,350	95	4,000	45	1,800
5	315	8,400	220	5,950	260	5,850	120	3,200	40	1,450
6	380	7,000	270	4,950	300	4,900	145	2,700	50	1,200
8	485	5,250	340	3,700	350	3,650	170	2,000	60	900
10	600	4,650	420	3,250	480	2,950	230	1,600	80	700
12	620	3,900	430	2,700	460	2,450	230	1,350	80	600
16	525	2,900	365	2,050	385	1,850	190	1,000	65	450
20	515	2,350	360	1,600	385	1,450	185	800	65	350
Ad	≦2.5D						≦2D
Rd	≦0.3D						≦0.15D

■溝切削加工

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD）		ステンレス鋼		チタン合金		インコネル、ハステロイ
刃径D	送り速度 (mm/min)	回転速度 (min^-1)	送り速度 (mm/min)	回転速度 (min^-1)	送り速度 (mm/min)	回転速度 (min^-1)	送り速度 (mm/min)	回転速度 (min^-1)	送り速度 (mm/min)	回転速度 (min^-1)
3	240	14,050	170	9,900	165	9,800	75	5,350	40	2,400
4	285	10,500	200	7,400	200	7,350	95	4,000	45	1,800
5	315	8,400	220	5,950	260	5,850	120	3,200	40	1,450
6	380	7,000	270	4,950	300	4,900	145	2,700	50	1,200
8	485	5,250	340	3,700	350	3,650	170	2,000	60	900
10	600	4,650	420	3,250	480	2,950	230	1,600	80	700
12	620	3,900	430	2,700	460	2,450	230	1,350	80	600
16	525	2,900	365	2,050	385	1,850	190	1,000	65	450
20	515	2,350	360	1,600	385	1,450	185	800	65	350
Ad	≦1D						≦0.5D
Rd	≦1D						≦1D

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
