シーシーエス

シーシーエス

LEDスポット照明（面発光） LVシリーズ

LEDスポット照明（面発光） LVシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
66,000円 ～ 80,998円
税込価格
72,600円 ～ 89,098円

独自の集光技術でスポット光を照射。【特長】・先端径φ8mm、発光面φ6mmのス...

詳細情報を確認する

(i)ご注意

  • 上記の「通常価格」は 本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

LEDスポット照明（面発光） LVシリーズ 外形図

製品仕様

型番LED発光色消費電力ピーク発光波長/相関色温度推奨電源質量
LV-27RD2赤色24V/0.8W630nmPD3 CC-ST-1024 PSB POD※40g
LV-27SW2白色24V/0.4W5,500K
LV-27BL2青色24V/0.4W470nm

※ PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

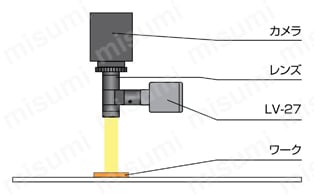

構成例（LV-27）

LEDスポット照明（面発光） LVシリーズ 構成例(LV-27)

型番リスト

表示件数:
  1. 1
型番
発光色
消費電力(W)
内径寸法（範囲）(mm)
内径寸法(mm)
ピーク発光波長(nm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
青色
0.4
5～20
6
470

1個

80,998円( 89,098円 )

10日目

赤色
0.8
5～20
6
630

1個

66,000円( 72,600円 )

5日目

白色
0.4
5～20
6
-

1個

80,998円( 89,098円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

独自の集光技術でスポット光を照射。
【特長】
・先端径φ8mm、発光面φ6mmのスポット照明。
・テレセントリックレンズやマクロレンズの同軸落射部に差し込んで使用可能。
【用途】
・テレセントリックレンズ等の光源として／液晶や基板のアライメント検査用光源／寸法測定用光源／スポット照射用光源など。

(i)ご注意

  • 上記の「通常価格」は 本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
