シーシーエス

シーシーエス

LEDフラット照明（拡散光） LFLシリーズ

LEDフラット照明（拡散光） LFLシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
27,002円 ～ 484,000円
税込価格
29,702円 ～ 532,400円

【特長】・フラットな発光面から拡散光を照射。【用途】・各種寸法計測／外観検査／...

詳細情報を確認する

(i)ご注意

  • 上記の「通常価格」は 本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定5件の候補があります。

  • CADデータ未対応

Loading...

商品情報

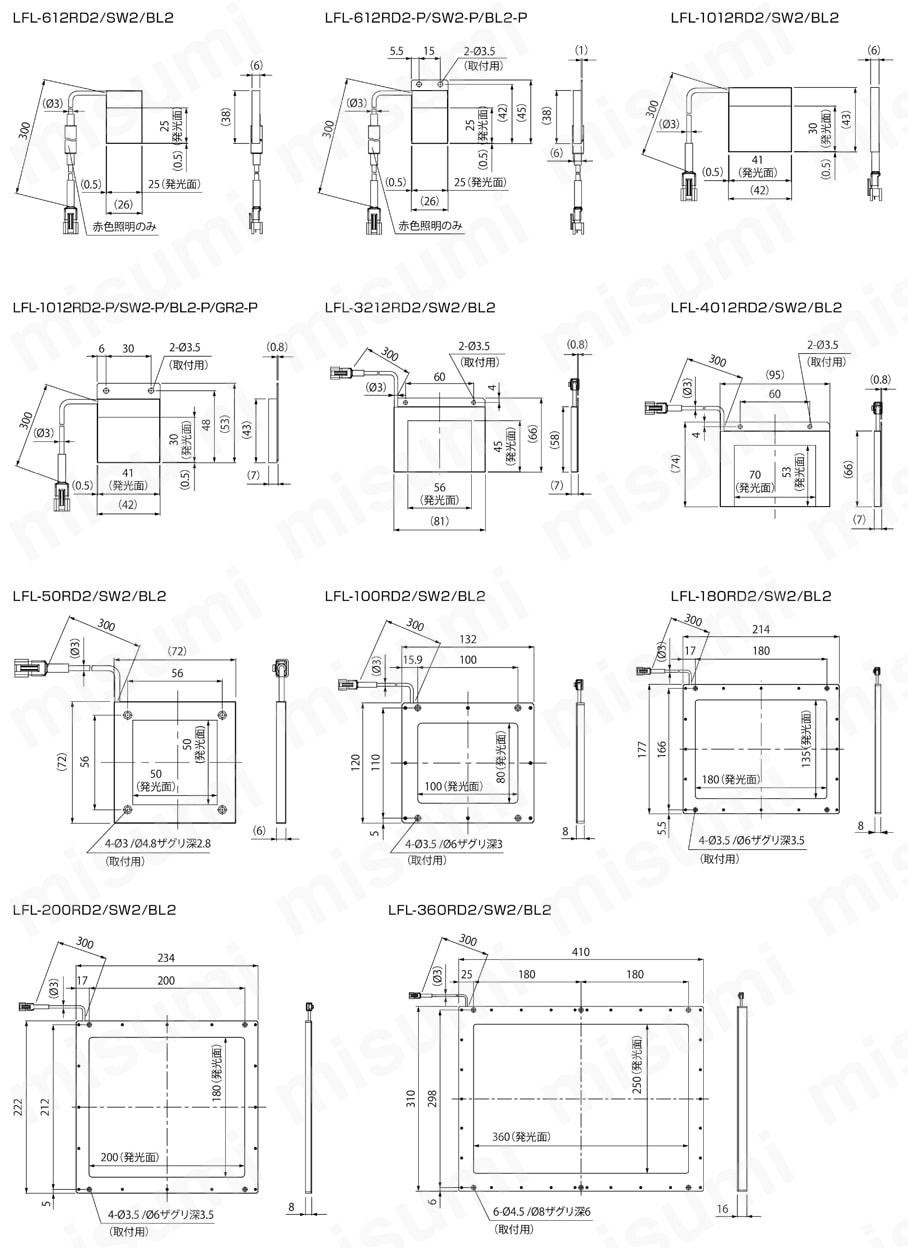

外形図

LEDフラット照明（拡散光） LFLシリーズ 外形図

製品仕様

型番LED発光色消費電力ピーク発光波長/
相関色温度		オプション推奨電源質量
LFL-612RD2赤色24V/0.6W630nm-PD3※1
CC-ST-1024
PSB
POD※2		25g
LFL-612SW2白色24V/0.4W5,500K20g
LFL-612BL2青色470nm25g
LFL-612RD2-P赤色24V/0.6W630nm25g
LFL-612SW2-P白色24V/0.4W5,500K
LFL-612BL2-P青色470nm
LFL-1012RD2赤色24V/0.6W630nmPD3
CC-ST-1024
PSB
POD※2		35g
LFL-1012SW2白色24V/0.8W5,500K30g
LFL-1012BL2青色470nm35g
LFL-1012RD2-P赤色24V/0.6W630nm35g
LFL-1012SW2-P白色24V/0.8W5,500K30g
LFL-1012BL2-P青色470nm35g
LFL-1012GR2-P緑色525nm
LFL-3212RD2赤色24V/1.6W630nm80g
LFL-3212SW2白色24V/2.3W5,500K
LFL-3212BL2青色470nm
LFL-4012RD2赤邑24V/2.1W630nm105g
LFL-4012SW2白色24V/2.7W5,500K110g
LFL-4012BL2青色470nm105g
LFL-50RD2赤色24V/2.1W630nm50g
LFL-50SW2白色24V/3.1W5,500K
LFL-50BL2青色24V/3.0W470nm
LFL-100RD2赤色24V/5.1W630nmライトコントロールフィルム215g
LFL-100SW2白色24V/5.3W5,500K220g
LFL-100BL2青色470nm215g
LFL-180RD2赤色24V/7.1W630nm375g
LFL-180SW2白色24V/9.1W5,500K370g
LFL-180BL2青色470nm375g
LFL-200RD2赤色24V/12W630nmPD3
PSB
POD※2		500g
LFL-200SW2白色5,500K
LFL-200BL2青色470nm495g
LFL-360RD2赤色24V/30W630nm-PD3
PSB※
POD※2
※赤色のみ使用可能です。		2,360g
LFL-360SW2白色24V/37W5,500K2,320g
LFL-360BL2青色24V/38W470nm

※1 赤色の場合、PD3-5024-4、PD3-10024-8シリーズでは使用できません。
※2 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

LEDフラット照明（拡散光） LFLシリーズ ガラス容器内の液面撮像使用例

ガラス容器内の液面撮像

LEDフラット照明（拡散光） LFLシリーズ プラスチック容器内の液面撮像使用例

プラスチック容器内の液面撮像

構成例

LEDフラット照明（拡散光） LFLシリーズ 構成例

四角形の導光拡散板の外周にLEDを埋め込むように配置。フラットな発光面から拡散光を照射。

型番リスト

表示件数:
  1. 1
型番
発光色
幅 W（範囲）(mm)
幅 W(mm)
長さ L（範囲）(mm)
長さ L(mm)
消費電力（範囲）(W)
消費電力(W)
高さ H（範囲）(mm)
高さ H（伸縮タイプはMAX値）(mm)
ピーク発光波長(nm)
モデルタイプ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
赤色
60.1～80
72
50.1～80
72
2.1～3
2.1
5～15
6
630
標準タイプ

1個

69,000円( 75,900円 )

5日目

白色
60.1～80
72
50.1～80
72
3.1～4
3.1
5～15
6
-
標準タイプ

1個

92,997円( 102,297円 )

5日目

青色
40.1～60
42
50.1～80
53
0.1～1
0.8
5～15
7
470
固定用プレート付タイプ

1個

48,000円( 52,800円 )

5日目

赤色
40.1～60
42
50.1～80
53
0.1～1
0.6
5～15
7
630
固定用プレート付タイプ

1個

36,000円( 39,600円 )

5日目

白色
40.1～60
42
50.1～80
53
0.1～1
0.8
5～15
7
-
固定用プレート付タイプ

1個

48,000円( 52,800円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・フラットな発光面から拡散光を照射。
【用途】
・各種寸法計測／外観検査／各種異物検査／液面検査／金属部品のバリ検査／包装材の破れ・汚れ検査など。

(i)ご注意

  • 上記の「通常価格」は 本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
