仕様・寸法を表示する

追加工・オプション

三ツ星ベルト

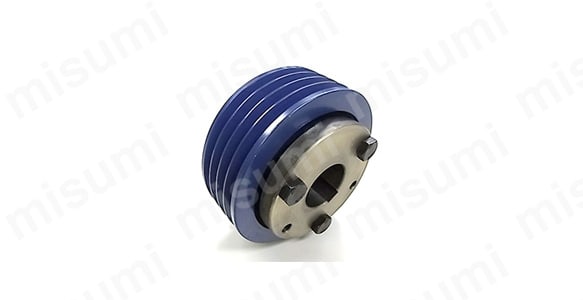

ウェッジブッシングプーリ

Name: ウェッジブッシングプーリ
Brand: 三ツ星ベルト
SKU: 221000012389
Rating: 4.5 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）この商品のFAQをみる(2件)

通常価格(税別): 3,934円～ 1,038,290円

税込価格: 4,327円～ 1,142,119円

スパナ1本で軸への取り付け、取り外しができるブッシングシステム。【特長】・スパ...

詳細情報を確認する

種類：

Vベルトプーリ
プーリベルト種類：

細幅Vベルト（ウェッジタイプ）

型番

未確定176件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

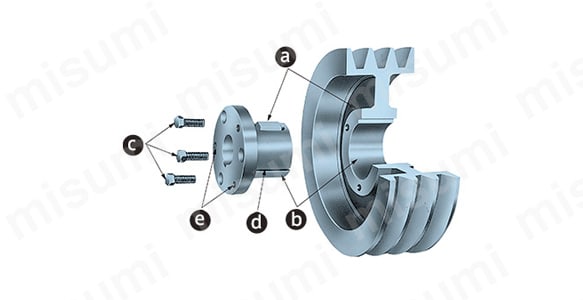

MBブッシングシステムの原理図と構造

マックスターウェッジベルトをより効果的に使用するために、ブッシングシステムを採用してプーリの標準化を行った。スパナ1本で軸への取り付け取り外しが簡単にできる。ブッシングシステムはカップリング、ギヤ、スプロケットホイールなどにも水平展開が可能。

a：キー溝にそってブッシングを挿入します。安全でかつ確実にトルクを伝える。
b：テーパーを利用して、強固なはめあいが得られる。
c：締めつけ用ボルトで完全にプーリに取り付く。
d：スロットを入れることにより、軸をより強固に締めつける。
e：ブッシングプーリの軸からの取り外しは、締めつけボルトをタップ穴へ入れ換えることにより簡単に行える。

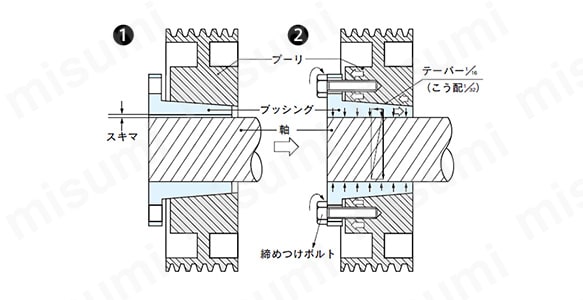

ウェッジプーリとの組み合わせ例

1.最初はすきまバメの簡単なはめ合いを行う。
2.締めつけボルトを締めることにより、締まりバメの効果が得られる。

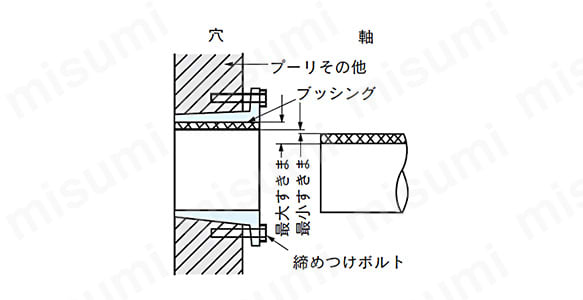

ブッシングシステムの例
軸穴加工方式のような加工に関する数々の手間はなく、すきまバメのはめ合いで締めつけボルトを締めることにより、締まりバメと同じ効果が得られる。

軸からの取り付け方

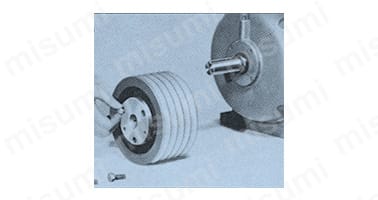

プーリにブッシングを入れ、ボルトを手でゆるくねじ込む。

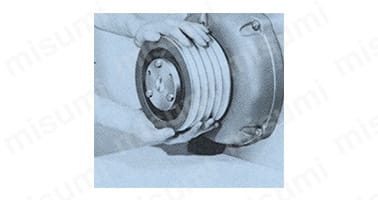

ブッシングプーリを軸に取り付ける。
（はめ合いはスムーズ）。

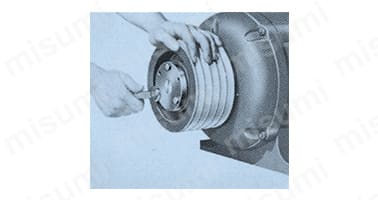

締めつけボルトを、トルクレンチを使用し、しっかりと締めつける。
（これで完全なはめ合いが得られる）

1.ボルトの締めつけトルクは下表に従う。
2.ボルトの締めつけは、片締め状態にならないよう均等に締めつける。
3.取り付け、取り外しの作業には、手袋など保護具を着用する。

■ボルトの締めつけトルク表

ボルト径	ブッシングタイプ	締めつけトルクMAX
M6	G・H	9.8N・m
M8	P1	18.6N・m
M10	Q1・Q2・R1・R2	32.3N・m
M12	S1	69.6N・m
M16	U0・U1	138N・m
M20	W1	240N・m

軸からの取り外し方

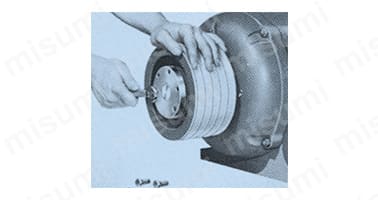

締めつけボルトを取り外す。

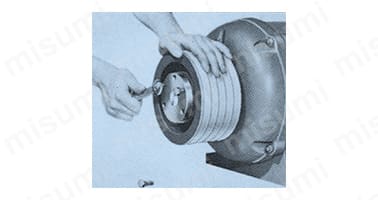

フランジ部の取り外し用のタップにボルトをねじ込む。

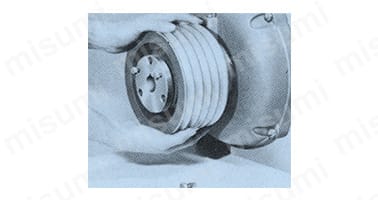

シャフトからブッシングプーリを取り外す。

商品特長詳細

こんなお悩みございませんか？

お悩み1: 軸にVプーリを簡単に取り付け、取り外ししたい

ウェッジブッシングプーリでお悩み解決！

解決1：: ウェッジブッシングプーリはスパナ1本で簡単に取り付けできるVプーリ。
取り外しも簡単なため、工数の低減が図れる！

型番リスト

表示件数:

型番	プーリ溝形状	プーリ溝本数	プーリ径呼び径(mm)	使用するブッシングタイプ	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

80-3V-2-H	3V	2	80	H	10	1個	3,934円( 4,327円 )	6日目
80-3V-3-H	3V	3	80	H	10	1個	4,702円( 5,172円 )	62日目
80-3V-4-H	3V	4	80	H	10	1個	4,827円( 5,310円 )	6日目
90-3V-2-H	3V	2	90	H	10	1個	4,027円( 4,430円 )	5日目
90-3V-3-P1	3V	3	90	P1	10	1個	4,994円( 5,493円 )	5日目
注文停止中 90-3V-4-P1	3V	4	90	P1	10	1個	6,022円( 6,624円 )	-
1000-5V-3-S1	5V	3	1000	S1	10	1個	213,287円( 234,616円 )	5日目
1000-5V-5-U0	5V	5	1000	U0	10	1個	293,533円( 322,886円 )	6日目
1000-5V-8-U1	5V	8	1000	U1	10	1個	405,553円( 446,108円 )	6日目
1000-8V-6-W1	8V	6	1000	W1	10	1個	589,351円( 648,286円 )	6日目
1000-8V-8-W1	8V	8	1000	W1	10	1個	1,038,290円( 1,142,119円 )	6日目
100-3V-2-H	3V	2	100	H	10	1個	5,297円( 5,827円 )	5日目
100-3V-3-P1	3V	3	100	P1	10	1個	6,316円( 6,948円 )	6日目
100-3V-4-P1	3V	4	100	P1	10	1個	6,704円( 7,374円 )	6日目
112-3V-3-P1	3V	3	112	P1	10	1個	7,336円( 8,070円 )	6日目
112-3V-4-P1	3V	4	112	P1	10	1個	7,640円( 8,404円 )	6日目
125-3V-2-P1	3V	2	125	P1	10	1個	7,323円( 8,055円 )	5日目
125-3V-3-Q1	3V	3	125	Q1	10	1個	8,499円( 9,349円 )	5日目
125-3V-4-Q1	3V	4	125	Q1	10	1個	8,852円( 9,737円 )	6日目
125-3V-5-Q1	3V	5	125	Q1	10	1個	9,246円( 10,171円 )	5日目
125-3V-6-Q1	3V	6	125	Q1	10	1個	9,606円( 10,567円 )	6日目
140-3V-2-P1	3V	2	140	P1	10	1個	7,784円( 8,562円 )	5日目
140-3V-3-Q1	3V	3	140	Q1	10	1個	9,246円( 10,171円 )	70日目
140-3V-4-Q1	3V	4	140	Q1	10	1個	10,546円( 11,601円 )	5日目
140-3V-5-Q1	3V	5	140	Q1	10	1個	10,738円( 11,812円 )	5日目
140-3V-6-Q1	3V	6	140	Q1	10	1個	11,536円( 12,690円 )	6日目
150-3V-2-P1	3V	2	150	P1	10	1個	8,987円( 9,886円 )	6日目
150-3V-3-Q1	3V	3	150	Q1	10	1個	9,934円( 10,927円 )	6日目
150-5V-3-Q1	5V	3	150	Q1	10	1個	24,011円( 26,412円 )	6日目
150-5V-4-Q1	5V	4	150	Q1	10	1個	26,755円( 29,431円 )	5日目
160-3V-2-Q1	3V	2	160	Q1	10	1個	10,066円( 11,073円 )	5日目
160-3V-3-Q1	3V	3	160	Q1	10	1個	10,739円( 11,813円 )	6日目
160-3V-4-Q1	3V	4	160	Q1	10	1個	12,411円( 13,652円 )	6日目
160-3V-5-Q1	3V	5	160	Q1	10	1個	13,144円( 14,458円 )	6日目
160-3V-6-Q1	3V	6	160	Q1	10	1個	14,627円( 16,090円 )	6日目
160-5V-3-Q1	5V	3	160	Q1	10	1個	24,693円( 27,162円 )	6日目
160-5V-4-Q1	5V	4	160	Q1	10	1個	29,457円( 32,403円 )	6日目
170-5V-3-Q1	5V	3	170	Q1	10	1個	24,047円( 26,452円 )	6日目
170-5V-4-Q1	5V	4	170	Q1	10	1個	26,785円( 29,464円 )	6日目
180-3V-2-Q1	3V	2	180	Q1	10	1個	12,077円( 13,285円 )	6日目
180-3V-3-Q1	3V	3	180	Q1	10	1個	13,425円( 14,768円 )	5日目
180-3V-4-Q1	3V	4	180	Q1	10	1個	15,910円( 17,501円 )	6日目
180-3V-5-Q1	3V	5	180	Q1	10	1個	15,473円( 17,020円 )	5日目
180-3V-6-R1	3V	6	180	R1	10	1個	17,315円( 19,047円 )	5日目
180-5V-3-Q1	5V	3	180	Q1	10	1個	25,315円( 27,847円 )	5日目
180-5V-4-Q1	5V	4	180	Q1	10	1個	27,313円( 30,044円 )	5日目
180-5V-5-Q2	5V	5	180	Q2	10	1個	34,698円( 38,168円 )	5日目
180-5V-6-Q2	5V	6	180	Q2	10	1個	39,595円( 43,555円 )	5日目
190-5V-3-Q1	5V	3	190	Q1	10	1個	26,740円( 29,414円 )	6日目
190-5V-4-Q1	5V	4	190	Q1	10	1個	33,387円( 36,726円 )	6日目
190-5V-5-R1	5V	5	190	R1	10	1個	40,710円( 44,781円 )	6日目
190-5V-6-R1	5V	6	190	R1	10	1個	42,868円( 47,155円 )	5日目
200-3V-2-Q1	3V	2	200	Q1	10	1個	13,795円( 15,175円 )	6日目
200-3V-3-Q1	3V	3	200	Q1	10	1個	15,897円( 17,487円 )	6日目
200-3V-4-Q1	3V	4	200	Q1	10	1個	17,237円( 18,961円 )	5日目
200-3V-5-Q1	3V	5	200	Q1	10	1個	18,663円( 20,529円 )	6日目
200-3V-6-R1	3V	6	200	R1	10	1個	20,023円( 22,025円 )	6日目
200-5V-3-R1	5V	3	200	R1	10	1個	26,768円( 29,445円 )	6日目
200-5V-4-R1	5V	4	200	R1	10	1個	34,082円( 37,490円 )	5日目
200-5V-5-R1	5V	5	200	R1	10	1個	40,160円( 44,176円 )	5日目

詳細情報

基本情報

基本情報

スパナ1本で軸への取り付け、取り外しができるブッシングシステム。
【特長】
・スパナ1本で簡単にプーリの軸への取りつけが可能。
・ブッシングに標準軸径に見合った軸穴、およびキー溝の加工を行なっているので、使用時の加工は不要。
・軸穴加工工数、加工精度検査、加工のための輸送などの手間が省け、工数低減、納期短縮に役立つ。
・軸におけるプーリなど回転体の位置変更がスムーズで、心出しが簡単に行える。
・取り付けには別売りのMBブッシングが必要。
【用途】
・交換頻度の多い箇所。
・キー、止めねじ等を使用できない、したくない場合など。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ウェッジブッシングプーリ	NS 標準 Vプーリ B	ガイドアイドラー VGR／VGA	イソメックブッシング・アダプタ	SNS パワーシーブ 5V	NS 標準 Vプーリ C	JIS Vプーリー A型	SNS パワーシーブ 3V	NS 標準 Vプーリ A	[2本溝]Vプーリー（B）	エンプラ Vプーリーアイドラー（VIP）	STB シーブ 3V	SNS JIS VプーリB
メーカー	三ツ星ベルト	イノテック（カネミツ）	鍋屋バイテック	鍋屋バイテック	イノテック（カネミツ）	イノテック（カネミツ）	鍋屋バイテック	イノテック（カネミツ）	イノテック（カネミツ）	エスコ	イマオコーポレーション	イノテック（カネミツ）	イノテック（カネミツ）
通常価格	3,934円～	791円～	4,233円～	4,115円～	10,825円～	4,404円～	-	1,914円～	903円～	18,214円	1,260円～	2,899円～	3,599円～
通常出荷日	5日目～	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	4日目	4日目～	4日目～	在庫品1日目～当日出荷可能	4日目～	在庫品1日目～当日出荷可能	1日目	在庫品1日目当日出荷可能	3日目～	在庫品1日目～当日出荷可能
種類	Vベルトプーリ	Vベルトプーリ	Vベルトアイドラー	関連部品	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ
プーリベルト種類	細幅Vベルト（ウェッジタイプ）	標準Vベルト	-	-	細幅Vベルト（ウェッジタイプ）	標準Vベルト	標準Vベルト	細幅Vベルト（ウェッジタイプ）	標準Vベルト	標準Vベルト / 細幅Vベルト（ウェッジタイプ） / SPベルト	標準Vベルト	細幅Vベルト（ウェッジタイプ）	標準Vベルト

back next

ウェッジブッシングプーリのレビュー

評価 4.5 平均満足度：4.5 2件のレビュー

星５

50%
星４

50%
星３

0%
星２

0%
星１

0%

レビューを書く

電動機用Vプーリー取替

評価 5.0満足度：5.02016/07/01

取り付けに、別手配のブッシングが必要です。
プーリー本体は綺麗なブルー塗装品でした。
交換もスムースに出来ました。使用状況とても良好です。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

生産設備品駆動系統機構部品として

評価 4.0満足度：4.02020/02/14

主に経年劣化時リプレースやメンテナンス時の予防交換用途で使用しています。長年型番：250-3V-5-Q1を利用している中で、過去にこの商品起因によるトラブル等は無く、良好な性能（記載特長通り）を既知していることと慣れ親しんだ安心感も手伝い同じ商品を継続購入しています。当社は、各種設備品を多数保有しており、雑多な部品（複数メーカー、多品種）を常用するため、ミスミからの手配に種々利便性の高さ（複数のメーカー品を一括購入可能、小ロット販売、送料無料、ＷＥＢ完結等々）を感じていますが、以下一つだけ要望です。多点一括購入する場合に予算取りのため、事前に社内決済を通す必要があります。その際1点でも金額が未判明の商品が混在すると申請が滞ってしまい、即納対応の利点を損なうため、納期連絡は後日別途としても見積もりだけは即時対応可能な体制に改良されることを切望します。

もっと読む閉じる

0人が参考にしています。

2件全て見る
