メカロック MKT 防錆汎用タイプ（無電解ニッケルメッキ仕様）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 13,395円～ 16,966円

税込価格: 14,735円～ 18,663円

汎用タイプ（MT）の無電解ニッケルメッキ仕様のキーレスブッシング（締結継手）。...

種類：

ストレート
センタリング：

なし
本体材質：

S45C
表面処理：

無電解ニッケル
締結構造：

シングルコーン形
締結方式：

メカ式(くさび式)
締付ボルト数：

複数本

(i)ご注意

カタログ記載のD寸法⇒ボス径、外径として検索項目を表示しております

型番

未確定4件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

メカロック MKT 汎用タイプの外形図と寸法

メカロック MKT 汎用タイプの外形図

（単位:mm）

型式 d D	最大許容トルク N·m	許容スラスト荷重 kN	面圧		慣性モーメント kg·m²	締付トルク N·m	質量 g	寸法				ロックボルト
型式 d D	最大許容トルク N·m	許容スラスト荷重 kN	軸 N/mm²	ハブ N/mm²	慣性モーメント kg·m²	締付トルク N·m	質量 g	L	L2	L3	P·C·D	サイズ	本数
MKT-20-47	300	29.5	217	93	7.57X10^-5	12.7	240	26	20	18	34.5	M6x18	8
MKT-22-47	330	29.5	198	93	7.46x10^-5	12.7	230	26	20	18	34.5	M6x18	8
MKT-24-50	410	33.8	207	100	9.41x10^-5	12.7	250	26	20	18	37.5	M6x18	8
MKT-25-50	430	33.8	199	100	9.32X10^-5	12.7	240	26	20	18	37.5	M6x18	8
MKT-28-55	530	37.8	199	101	1.37X10^-4	12.7	290	26	20	18	42.5	M6x18	10
MKT-30-55	570	37.8	186	101	1.34X10^-4	12.7	280	26	20	18	42.5	M6x18	10
MKT-32-60	730	45.4	209	111	1.93X10^-4	12.7	340	26	20	18	47.5	M6x18	12
MKT-35-60	800	45.4	191	111	1.86X10^-4	12.7	310	26	20	18	47.5	M6x18	12
MKT-38-65	1010	52.9	205	120	2.56X10^-4	12.7	370	26	20	18	52.5	M6x18	14
MKT-40-65	1060	52.9	195	120	2.49X10^-4	12.7	350	26	20	18	52.5	M6x18	14
MKT-42-75	1560	74.1	223	125	5.55X10^-4	29.4	600	32	24	21	60	M8x22	12
MKT-45-75	1670	74.1	208	125	5.37X10^-4	29.4	570	32	24	21	60	M8x22	12
MKT-48-80	1780	74.1	195	117	6.87x10^-4	29.4	630	32	24	21	65	M8x22	12
MKT-50-80	1860	74.1	187	117	6.69X10^-4	29.4	610	32	24	21	65	M8x22	12

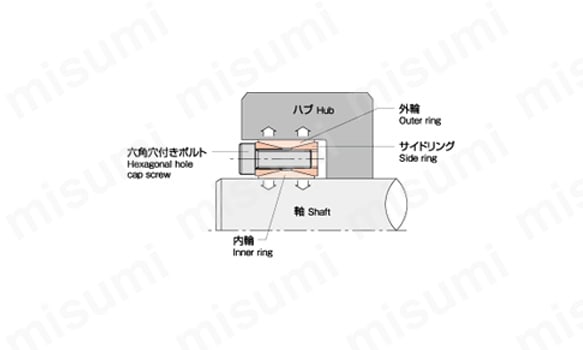

メカロック MKT 汎用タイプの構造、締結原理

構造：六角穴付きボルト、サイドリング、内輪、外輪、サイドリング

締結原理図

メカロック MKT 汎用タイプの使用例、取付例

使用例

取付例

型番リスト

表示件数:

型番	軸穴径(mm)	許容トルク範囲(N・m)	ボス径(mm)	許容トルク(N・m)	許容スラスト荷重範囲(kN)	最小ハブ外径 D2(S35Cの場合）(mm)	全長(mm)	外径(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MKT-42-75	42	1000.1～3000.0	75	1451	68.6	93	24	75	10	1個	16,754円( 18,429円 )	在庫品1日目当日出荷可能
MKT-45-75	45	1000.1～3000.0	75	1657	73.5	94	24	75	10	1個	16,938円( 18,632円 )	在庫品1日目当日出荷可能
MKT-48-80	48	1000.1～3000.0	80	1775	73.5	99	24	80	10	1個	16,966円( 18,663円 )	在庫品1日目当日出荷可能
MKT-50-80	50	1000.1～3000.0	80	1736	68.6	98	24	80	10	1個	16,966円( 18,663円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

汎用タイプ（MT）の無電解ニッケルメッキ仕様のキーレスブッシング（締結継手）。
【特長】
・軸径Φ8～Φ35まで14型式を標準化。
・防錆仕様。
・軸とハブを組み付ける際、締付効率が良くなるよう軸側が先に接触するようにテーパ角度処理をしている。
・脱着が容易に行えるように内輪、外輪を工夫している。
【用途】
・工作機械や搬送装置など。特に折り返し機構のある動力伝達装置（プーリーなど）への装着。
・錆発生を抑えたいがコストも抑えたい場合。

(i)ご注意

カタログ記載のD寸法⇒ボス径、外径として検索項目を表示しております

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品メカロック MKT 防錆汎用タイプ（無電解ニッケルメッキ仕様）	メカロック MKA 防錆スタンダードタイプ（無電解ニッケルメッキ仕様）	メカロック MKN 防錆ナット締め付けタイプ（無電解ニッケルメッキ仕様）	メカロック MSA 防錆スタンダードタイプ（ステンレス仕様）	メカロック MT 汎用タイプ	メカロック肉薄タイプ	メカロック MA スタンダードタイプ	メカロック MNシリーズナットタイプ	メカロック MCシリーズアルミタイプ	メカロック MRシリーズ薄肉タイプ	メカロック高トルク伝達タイプ	メカロックアルミ製軽量タイプ	【クリーン洗浄品】メカロックスタンダードタイプ
メーカー	アイセル	アイセル	アイセル	アイセル	アイセル	ミスミ	アイセル	アイセル	アイセル	アイセル	ミスミ	ミスミ	ミスミ
通常価格	13,395円～	10,829円～	11,435円～	10,988円～	3,588円～	2,370円～	5,617円～	7,587円～	4,350円～	5,859円～	6,220円～	2,810円～	10,840円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	3日目
種類	ストレート	フランジ付	ナット締付	フランジ付	ストレート	肉薄タイプ	フランジ付	ナット締付	フランジ付	薄肉	スタンダードタイプ	スタンダードタイプ	スタンダードタイプ
センタリング	なし	あり	あり	あり	なし	なし	あり	あり	あり	あり	センタリング機能付	なし	センタリング機能付
本体材質	S45C	S45C	S45C	ステンレス	S45C	S45C	S45C	S45C	高力アルミ合金	S45C	クロムモリブデン鋼	アルミニウム	SUS304
表面処理	無電解ニッケル	無電解ニッケル	無電解ニッケル	なし	なし	なし	なし	なし	アルマイト	なし	なし	アルマイト	なし
締結構造	シングルコーン形	シングルコーン形	テーパスリーブ形	シングルコーン形	ダブルコーン形	シングルコーン形	シングルコーン形	テーパスリーブ形	シングルコーン形	テーパスリーブ形	シングルコーン形	シングルコーン形	シングルコーン形
