片山チエン

シャフトカラー KSC-SPスプリットタイプ

Name: シャフトカラー KSC-SPスプリットタイプ
Brand: 片山チエン
SKU: 221000013627
Rating: 4.5 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
数量スライド割引
一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): 546円～ 12,275円特別価格

税込価格: 601円～ 13,503円特別価格

【特長】・スプロケットやタイミングプーリ等の位置決め固定に最適クランプ効果で確...

詳細情報を確認する

締結方法：

セパレート
仕様：

スタンダード
材質：

鉄
表面処理：

表面処理あり
肉厚：

スタンダードタイプ
側面加工：

なし
材質(詳細)：

機械構造用炭素鋼
表面処理(詳細)：

黒染

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

型番

未確定45件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

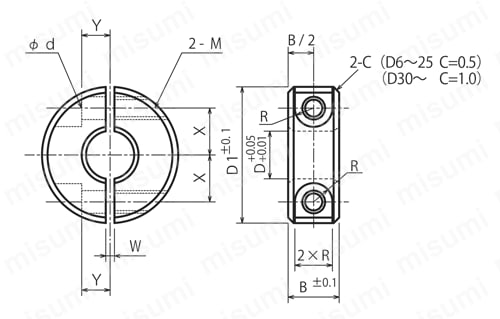

外形図

製品仕様

表面処理：黒染
材質：機械構造用炭素鋼

規格表

シャフトカラー〈KSC 0308-SP～KSC 1612-SP〉

型番	軸穴径 φD	総幅 B±0.1	外径 D1	ボルト穴 M	ボルト M×長さ	d	R	W	X	Y	質量（g）
KSC 0308-SP	3	8	15	M3	M 3× 8	3.4	3	1	4.5	3	10
KSC 0408-SP	4	8	15	M3	M 3× 8	3.4	3	1	4.5	3	9
KSC 0508-SP	5	8	20	M3	M 3×10	3.4	3	1	5.5	4	17
KSC 0510-SP	5	10	20	M4	M 4×10	4.5	3.75	1	6	4	21
KSC 0608-SP	6	8	20	M3	M 3×10	3.4	3	1	6	4	16
KSC 0610-SP	6	10	20	M4	M 4×10	4.5	3.75	1	6	4	20
KSC 0808-SP	8	8	25	M3	M 3×10	3.4	3	1.5	8	5	25
KSC 0810-SP	8	10	25	M4	M 4×12	4.5	3.75	1.5	8	5	31
KSC 0812-SP	8	12	28	M5	M 5×16	5.5	4.5	1.5	8	5	47
KSC 0815-SP	8	15	30	M6	M 6×15	7	6	1.5	9	5	68
KSC 1010-SP	10	10	30	M4	M 4×12	4.5	3.75	1.5	9	5	43
KSC 1012-SP	10	12	30	M5	M 5×16	5.5	4.5	1.5	9	5	52
KSC 1015-SP	10	15	35	M6	M 6×14	7	6	1.5	10	6	91
KSC 1210-SP	12	10	30	M4	M 4×12	4.5	3.75	1.5	10	5	41
KSC 1212-SP	12	12	30	M5	M 5×16	5.5	4.5	1.5	10	5	49
KSC 1215-SP	12	15	35	M6	M 6×18	7	6	1.5	11	6	87
KSC 1310-SP	13	10	30	M4	M 4×12	4.5	3.75	1.5	10	5	40
KSC 1315-SP	13	15	35	M6	M 6×18	7	6	1.5	11	6	85
KSC 1510-SP	15	10	32	M4	M 4×12	4.5	3.75	1.5	11	6	43
KSC 1512-SP	15	12	35	M5	M 5×16	5.5	4.5	1.5	12	6	65
KSC 1515-SP	15	15	40	M6	M 6×20	7	6	1.5	13	8	111
KSC 1610-SP	16	10	35	M4	M 4×12	4.5	3.75	1.5	12	6	52
KSC 1612-SP	16	12	35	M5	M 5×16	5.5	4.5	1.5	12	6	63

シャフトカラー〈KSC 1615-SP～KSC 12036-SP〉

型番	軸穴径 φD	総幅 B±0.1	外径 D1	ボルト穴 M	ボルト M×長さ	d	R	W	X	Y	質量（g）
KSC 1615-SP	16	15	40	M6	M 6×20	7	6	1.5	13	8	109
KSC 1715-SP	17	15	40	M6	M 6×20	7	6	1.5	13	8	106
KSC 1815-SP	18	15	45	M6	M 6×20	7	6	1.5	15	8	137
KSC 2010-SP	20	10	40	M4	M 4×16	4.5	3.75	1.5	14	7	65
KSC 2012-SP	20	12	40	M5	M 5×16	5.5	4.5	1.5	14	7	78
KSC 2015-SP	20	15	45	M6	M 6×20	7	6	1.5	15	8	131
KSC 2512-SP	25	12	45	M5	M 5×16	5.5	4.5	1.5	17	7	91
KSC 2515-SP	25	15	50	M6	M 6×25	7	6	1.5	18	10	151
KSC 3015-SP	30	15	55	M6	M 6×25	7	6	1.5	20	10	171
KSC 3515-SP	35	15	60	M6	M 6×25	7	6	2	23	12	191
KSC 4018-SP	40	18	70	M8	M 8×30	9	7	2	26	13	319
KSC 4518-SP	45	18	75	M8	M 8×30	9	7	3	28	14	348
KSC 5022-SP	50	22	85	M10	M10×35	11	9	3	32	16	558
KSC 5522-SP	55	22	90	M10	M10×35	11	9	3	34	18	599
KSC 6022-SP	60	22	95	M10	M10×35	11	9	3	37	18	640
KSC 6525-SP	65	25	105	M12	M12×40	13	10	5	40	18	911
KSC 7025-SP	70	25	110	M12	M12×40	13	10	5	43	18	965
KSC 7525-SP	75	25	115	M12	M12×40	13	10	5	45	20	1,019
KSC 8032-SP	80	32	130	M16	M16×50	18	13	5	50	22	1,801
KSC 9032-SP	90	32	140	M16	M16×50	18	13	5	55	24	1,972
KSC 10036-SP	100	36	150	M16	M16×50	18	13	5	60	26	2,412
KSC 11036-SP	110	36	170	M16	M16×50	18	13	5	70	28	3,241
KSC 12036-SP	120	36	180	M16	M16×50	18	13	5	75	30	3,473

使用例

型番リスト

表示件数:

型番	軸穴径φD(mm)	総幅　B(mm)	外径(mm)	トラスココード	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KSC0308SP	3	8	15	295-4907	1個	546円 163円 ( 179円 )	在庫品1日目当日出荷可能
KSC0408SP	4	8	15	295-4940	1個	579円 173円 ( 190円 )	在庫品1日目当日出荷可能
KSC0508SP	5	8	20	295-4966	1個	616円 184円 ( 202円 )	在庫品1日目当日出荷可能
KSC0510SP	5	10	20	295-4982	1個	621円 186円 ( 205円 )	在庫品1日目当日出荷可能
KSC0608SP	6	8	20	295-5016	1個	629円( 692円 )	在庫品1日目当日出荷可能
KSC0610SP	6	10	20	295-5024	1個	633円( 696円 )	6日目
KSC0808SP	8	8	25	295-5059	1個	722円 397円 ( 437円 )	在庫品1日目当日出荷可能
KSC0810SP	8	10	25	295-5067	1個	657円 197円 ( 217円 )	在庫品1日目当日出荷可能
KSC0812SP	8	12	28	295-5083	1個	734円 220円 ( 242円 )	在庫品1日目当日出荷可能
KSC10036SP	100	36	150	-	1個	7,204円( 7,924円 )	6日目
KSC1010SP	10	10	30	295-5148	1個	789円 315円 ( 347円 )	在庫品1日目当日出荷可能
KSC1012SP	10	12	30	295-5164	1個	788円( 867円 )	在庫品1日目当日出荷可能
KSC1015SP	10	15	35	294-1961	1個	720円( 792円 )	4日目
KSC11036SP	110	36	170	-	1個	11,291円( 12,420円 )	6日目
KSC12036SP	120	36	180	-	1個	12,275円( 13,503円 )	6日目
KSC1210SP	12	10	30	295-5229	1個	720円( 792円 )	在庫品1日目当日出荷可能
KSC1212SP	12	12	30	295-5237	1個	714円( 785円 )	6日目
KSC1215SP	12	15	35	294-2038	1個	714円( 785円 )	6日目
KSC1310SP	13	10	30	295-5253	1個	789円 473円 ( 520円 )	在庫品1日目当日出荷可能
KSC1315SP	13	15	35	294-2089	1個	718円 215円 ( 237円 )	在庫品1日目当日出荷可能
KSC1510SP	15	10	32	295-5288	1個	739円( 813円 )	在庫品1日目当日出荷可能
KSC1512SP	15	12	35	295-5296	1個	739円( 813円 )	在庫品1日目当日出荷可能
KSC1515SP	15	15	40	294-2151	1個	781円 234円 ( 257円 )	在庫品1日目当日出荷可能
KSC1610SP	16	10	35	295-5334	1個	877円 350円 ( 385円 )	在庫品1日目当日出荷可能
KSC1612SP	16	12	35	295-5342	1個	798円( 878円 )	在庫品1日目当日出荷可能
KSC1615SP	16	15	40	294-2208	1個	843円( 927円 )	6日目
KSC1715SP	17	15	40	295-5377	1個	940円( 1,034円 )	在庫品1日目当日出荷可能
KSC1815SP	18	15	45	-	1個	1,023円( 1,125円 )	6日目
KSC2010SP	20	10	40	-	1個	1,002円( 1,102円 )	6日目
KSC2012SP	20	12	40	-	1個	1,027円 308円 ( 339円 )	在庫品1日目当日出荷可能
KSC2015SP	20	15	45	-	1個	930円( 1,023円 )	6日目
KSC2512SP	25	12	45	-	1個	1,088円( 1,197円 )	在庫品1日目当日出荷可能
KSC2515SP	25	15	50	-	1個	988円( 1,087円 )	在庫品1日目当日出荷可能
KSC3015SP	30	15	55	-	1個	1,305円( 1,436円 )	在庫品1日目当日出荷可能
KSC3515SP	35	15	60	-	1個	1,262円( 1,388円 )	在庫品1日目当日出荷可能
KSC4018SP	40	18	70	-	1個	1,866円( 2,053円 )	在庫品1日目当日出荷可能
KSC4518SP	45	18	75	-	1個	2,231円( 2,454円 )	4日目
KSC5022SP	50	22	85	-	1個	2,480円( 2,728円 )	在庫品1日目当日出荷可能
KSC5522SP	55	22	90	-	1個	2,672円( 2,939円 )	在庫品1日目当日出荷可能
KSC6022SP	60	22	95	-	1個	2,652円( 2,917円 )	在庫品1日目当日出荷可能
KSC6525SP	65	25	105	-	1個	3,341円( 3,675円 )	在庫品1日目当日出荷可能
KSC7025SP	70	25	110	-	1個	3,865円( 4,252円 )	在庫品1日目当日出荷可能
KSC7525SP	75	25	115	-	1個	4,373円( 4,810円 )	在庫品1日目当日出荷可能
KSC8032SP	80	32	130	-	1個	5,065円( 5,572円 )	在庫品1日目当日出荷可能
KSC9032SP	90	32	140	-	1個	5,909円( 6,500円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・スプロケットやタイミングプーリ等の位置決め固定に最適クランプ効果で確実に取付けられます
・ボルト2本付属

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
