片山チエン

片山チエン

KFH 取付穴加工ラックギヤ（両端面仕上済）

KFH 取付穴加工ラックギヤ（両端面仕上済）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,825円 ～ 118,750円
税込価格
7,508円 ～ 130,625円

【特長】・K標準ラックギヤは、豊富なモジュール、長さを取り揃えております・材質...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

型番

未確定21件の候補があります。

Loading...

商品情報

外形図

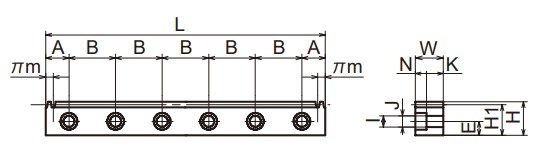

KFH取付穴加工ラックギヤ（両端面仕上済） 外形図

製品仕様

  • 材質：機械構造用炭素鋼
  • 表面処理：黒染

規格表

商品コード モジュール（m） 全長L 有効山数 歯幅W 高さH かみあい高さH1 質量（kg） 使用ねじ 取付穴数 取付穴寸法 座ぐり寸法
A B E I J N K
KFH1.5-1000 1.5 999.03 212 15 20 18.5 2.1 M5 6 49.52 180 8 10 6 6 9
KFH1.5-1500 1507.97 320 3.2 9 33.99
KFH1.5-2000 2049.89 435 4.4 12 34.95
KFH2-1000 2 1005.31 160 20 25 23.0 3.6 M6 6 52.66 10 11 7 7 13
KFH2-1500 1507.97 240 5.4 9 33.99
KFH2-2000 2048.32 326 7.3 12 34.16
KFH2.5-1000 2.5 1005.31 128 25 30 27.5 5.3 M8 6 52.66 12 14 9 9 16
KFH2.5-1500 1507.97 192 8.0 9 33.99
KFH2.5-2000 2049.89 261 10.8 12 34.95
KFH3-1000 3 999.03 106 30 35 32.0 7.4 M10 6 49.52 14 18 11 11 19
KFH3-1500 1507.97 160 11.2 9 33.99
KFH3-2000 2045.18 217 15.3 12 32.58
KFH4-1000 4 1005.31 80 40 45 41.0 12.6 M12 6 52.66 18 20 14 14 26
KFH4-1500 1507.97 120 19.0 9 33.99
KFH4-2000 2048.32 163 26.0 12 34.16
KFH5-1000 5 1005.31 64 50 50 45.0 17.2 M14 5 62.66 220 20 23 16 16 34
KFH5-1500 1507.97 96 26.1 7 93.99
KFH5-2000 2042.04 130 35.0 10 31.02 15.2 34.8
KFH6-1000 6 999.03 53 60 60 54.0 25.0 M16 5 59.52 23 26 18 18 42
KFH6-1500 1507.96 80 37.2 7 93.98 17.5 42.5
KFH6-2000 2035.75 108 50.2 10 27.88

商品特長詳細

継ぎ合わせて使用すればご希望の長さでご使用できます。

型番リスト

表示件数:
  1. 1
型番
モジュール
全長 L(mm)
有効山数(歯)
長さ(呼び)
歯巾W(mm)
高さ H(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1.5
999.03
212
1000
15
20

1個

6,825円( 7,508円 )

在庫品1日目

当日出荷可能

1.5
1507.97
320
1500
15
20

1個

8,703円( 9,573円 )

3日目

1.5
2049.89
435
2000
15
20

1個

13,229円( 14,552円 )

3日目

2
1005.31
160
1000
20
25

1個

7,446円( 8,191円 )

3日目

2
1507.97
240
1500
20
25

1個

12,127円( 13,340円 )

3日目

2
2048.32
326
2000
20
25

1個

16,853円( 18,538円 )

3日目

2.5
1005.31
128
1000
25
30

1個

9,085円( 9,994円 )

12日目

2.5
1507.97
192
1500
25
30

1個

15,543円( 17,097円 )

3日目

2.5
2049.89
261
2000
25
30

1個

19,088円( 20,997円 )

3日目

3
999.03
106
1000
30
35

1個

12,708円( 13,979円 )

3日目

3
1507.97
160
1500
30
35

1個

18,063円( 19,869円 )

3日目

3
2045.18
217
2000
30
35

1個

22,930円( 25,223円 )

3日目

4
1005.31
80
1000
40
45

1個

18,357円( 20,193円 )

3日目

4
1507.97
120
1500
40
45

1個

24,513円( 26,964円 )

3日目

4
2048.32
163
2000
40
45

1個

31,970円( 35,167円 )

3日目

5
1005.31
64
1000
50
50

1個

25,405円( 27,946円 )

3日目

5
1507.97
96
1500
50
50

1個

36,303円( 39,933円 )

3日目

5
2042.04
130
2000
50
50

1個

79,750円( 87,725円 )

5日目

6
999.03
53
1000
60
60

1個

33,833円( 37,216円 )

3日目

6
1507.96
80
1500
60
60

1個

89,870円( 98,857円 )

5日目

6
2035.75
108
2000
60
60

1個

118,750円( 130,625円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・K標準ラックギヤは、豊富なモジュール、長さを取り揃えております
・材質S45Cで黒染処理済
・精密なラックギヤです

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
