片山チエン

片山チエン

KF ラックギヤ（両端面仕上済）

KF ラックギヤ（両端面仕上済）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
2,820円 ～ 139,760円
税込価格
3,102円 ～ 153,736円

【特長】・K標準ラックギヤは、豊富なモジュール、長さを取り揃えております・材質...

詳細情報を確認する

(i)ご注意

  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定40件の候補があります。

Loading...

商品情報

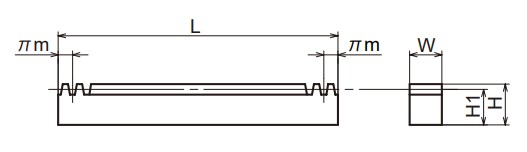

外形図

KFラックギヤ（両端面仕上済） 外形図

製品仕様

  • 材質：機械構造用炭素鋼
  • 表面処理：黒染

規格表

商品コードモジュール（m）全長L有効山数歯幅W高さHかみあい高さH1質量（kg）
KF0.5-3000.5300.0219151211.50.14
KF0.8-3000.8299.08119812.311.50.22
KF1-3001301.5996101211.00.26
KF1-500499.511590.4
KF1-1000999.033180.8
KF1.5-3001.5301.5964152018.50.66
KF1.5-500499.511061.1
KF1.5-1000999.032122.2
KF1.5-15001507.973203.3
KF1.5-20002049.894354.5
KF2-3002301.5948202523.01.1
KF2-500502.66801.9
KF2-10001005.311603.7
KF2-15001507.972405.5
KF2-20002048.323267.4
KF2.5-3002.5298.4538253027.51.6
KF2.5-500502.66642.7
KF2.5-10001005.311285.4
KF2.5-15001507.971928.2
KF2.5-20002049.8926111.1
KF3-3003301.5932303532.02.3
KF3-500499.51533.8
KF3-1000999.031067.6
KF3-15001507.9716011.5
KF3-20002045.1821715.5
KF4-5004502.6640404541.06.5
KF4-10001005.318013
KF4-15001507.9712019.5
KF4-20002048.3216326.4
KF5-5005502.6632505045.08.9
KF5-10001005.316417.9
KF5-15001507.979626.8
KF5-20002042.0413036.1
KF6-5006508.9427606054.012.9
KF6-1000999.035325.7
KF6-15001507.968038.4
KF6-20002035.7510851.8
KF8-5008502.6520757567.019.9
KF8-10001005.314039.7
KF10-1000101005.3132908070.049.8

商品特長詳細

継ぎ合わせて使用すればご希望の長さでご使用できます。

型番リスト

表示件数:
  1. 1
型番
モジュール
全長 L(mm)
有効山数(歯)
長さ(呼び)
歯巾W(mm)
高さ H(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.5
300.02
191
300
5
12

1個

3,050円( 3,355円 )

4日目

0.8
299.08
119
300
8
12.3

1個

3,540円( 3,894円 )

4日目

1
999.03
318
1000
10
12

1個

5,197円( 5,717円 )

3日目

1
301.59
96
300
10
12

2個

2,820円( 3,102円 )

4日目

1
499.51
159
500
10
12

1個

2,997円( 3,297円 )

6日目

1.5
999.03
212
1000
15
20

1個

6,197円( 6,817円 )

3日目

1.5
1507.97
320
1500
15
20

1個

7,197円( 7,917円 )

3日目

1.5
2049.89
435
2000
15
20

1個

10,847円( 11,932円 )

3日目

1.5
301.59
64
300
15
20

1個

3,000円( 3,300円 )

4日目

1.5
499.51
106
500
15
20

1個

2,997円( 3,297円 )

6日目

2
1005.31
160
1000
20
25

1個

6,197円( 6,817円 )

3日目

2
1507.97
240
1500
20
25

1個

9,238円( 10,162円 )

3日目

2
2048.32
326
2000
20
25

1個

13,081円( 14,389円 )

3日目

2
301.59
48
300
20
25

1個

3,740円( 4,114円 )

4日目

2
502.66
80
500
20
25

1個

4,097円( 4,507円 )

6日目

2.5
1005.31
128
1000
25
30

1個

7,866円( 8,653円 )

3日目

2.5
1507.97
192
1500
25
30

1個

12,933円( 14,226円 )

3日目

2.5
2049.89
261
2000
25
30

1個

17,092円( 18,801円 )

3日目

2.5
298.45
38
300
25
30

1個

4,420円( 4,862円 )

4日目

2.5
502.66
64
500
25
30

1個

4,097円( 4,507円 )

6日目

3
999.03
106
1000
30
35

1個

9,464円( 10,410円 )

3日目

3
1507.97
160
1500
30
35

1個

15,123円( 16,635円 )

3日目

3
2045.18
217
2000
30
35

1個

19,813円( 21,794円 )

3日目

3
301.59
32
300
30
35

1個

5,600円( 6,160円 )

4日目

3
499.51
53
500
30
35

1個

5,197円( 5,717円 )

6日目

4
1005.31
80
1000
40
45

1個

15,928円( 17,521円 )

3日目

4
1507.97
120
1500
40
45

1個

21,786円( 23,965円 )

3日目

4
2048.32
163
2000
40
45

1個

28,072円( 30,879円 )

3日目

4
502.66
40
500
40
45

1個

7,197円( 7,917円 )

6日目

5
1005.31
64
1000
50
50

1個

23,282円( 25,610円 )

3日目

5
1507.97
96
1500
50
50

1個

32,382円( 35,620円 )

3日目

5
2042.04
130
2000
50
50

1個

71,110円( 78,221円 )

5日目

5
502.66
32
500
50
50

1個

11,007円( 12,108円 )

6日目

6
999.03
53
1000
60
60

1個

31,090円( 34,199円 )

16日目

6
1507.96
80
1500
60
60

1個

82,110円( 90,321円 )

5日目

6
2035.75
108
2000
60
60

1個

108,730円( 119,603円 )

5日目

6
508.94
27
500
60
60

1個

16,942円( 18,636円 )

6日目

8
1005.31
40
1000
75
75

1個

102,540円( 112,794円 )

5日目

8
502.65
20
500
75
75

1個

54,020円( 59,422円 )

4日目

10
1005.31
32
1000
90
80

1個

139,760円( 153,736円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・K標準ラックギヤは、豊富なモジュール、長さを取り揃えております
・材質S45Cで黒染処理済
・精密なラックギヤです

(i)ご注意

  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

KF ラックギヤ（両端面仕上済）

KF ラックギヤ（両端面仕上済）

    KCPFラックギヤ（両端面仕上済）

    KCPFラックギヤ（両端面仕上済）

      KFH 取付穴加工ラックギヤ（両端面仕上済）

      KFH 取付穴加工ラックギヤ（両端面仕上済）

        両端面加工ラック

        両端面加工ラック

          CP両端面加工ラック

          CP両端面加工ラック

            KF-H 焼入ラックギヤ

            KF-H 焼入ラックギヤ

              SRF 両端面加工ラック

              SRF 両端面加工ラック

                両端面加工ラック SRAF

                両端面加工ラック SRAF

                  BSラック（ラックギヤ）

                  BSラック（ラックギヤ）

                    KMRSH 丸ラックギヤ

                    KMRSH 丸ラックギヤ

                      KMR 丸ラックギヤ

                      KMR 丸ラックギヤ

                        SCMKFT 調質ラックギヤ

                        SCMKFT 調質ラックギヤ

                          SCMKCPFT CP調質ラックギヤ

                          SCMKCPFT CP調質ラックギヤ
                            メーカー 片山チエン 片山チエン 片山チエン ㈱三興製作所 ㈱三興製作所 片山チエン 小原歯車工業 小原歯車工業 協育歯車工業（KG） 片山チエン 片山チエン 片山チエン 片山チエン
                            通常価格 2,820円～ 5,020円～ 6,825円～ 6,393円～ 7,056円～ 17,290円～ 3,697円～ 5,897円～ 1,544円～ 5,310円～ 5,110円～ 7,960円～ 7,960円～
                            通常出荷日 3日目～   3日目～   在庫品1日目～   当日出荷可能 3日目   3日目   5日目   在庫品1日目～   当日出荷可能 2日目   在庫品1日目～   当日出荷可能 4日目   4日目～   4日目～   4日目～
                            環境対応 RoHS非対応 - RoHS非対応 - - RoHS非対応 - - - RoHS非対応 RoHS非対応 RoHS非対応 RoHS非対応
                            特性・用途 該当なし - 該当なし - - 該当なし - - - 該当なし 該当なし 該当なし 該当なし
                            種類 ラック(角形) ラック(角形) ラック(角形) 角ラック 角ラック ラック(角形) ラック ラック ラック(角形) ラック(丸形) ラック(丸形) ラック(角形) ラック(角形)
                            歯種 スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード
                            材質 一般鉄鋼材 一般鉄鋼材 一般鉄鋼材 S45C相当 S45C相当 一般鉄鋼材 一般鉄鋼材 一般鉄鋼材 黄銅 一般鉄鋼材 一般鉄鋼材 一般鉄鋼材 一般鉄鋼材

                            KF ラックギヤ（両端面仕上済）のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            自社の生産設備に使用しています
                            評価 5.0満足度：5.02019/09/04
                            自社で設計、製作した新規生産設備の中でテーブルを水平移動する装置の機構に使用しています。選定の理由は価格が安く、納期もそこそこだった点から手配・購入しました。使い始めてから今のところ普通に使えています。
