片山チエン

片山チエン

FBN2100B フィニッシュドボアニバイピッチスプロケット Sローラ用

FBN2100B フィニッシュドボアニバイピッチスプロケット Sローラ用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
8,710円
税込価格
9,581円

軸穴完成品のスプロケット。【特長】・FBNフィニッシュドボアスプロケットは、軸...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定3件の候補があります。

Loading...

商品情報

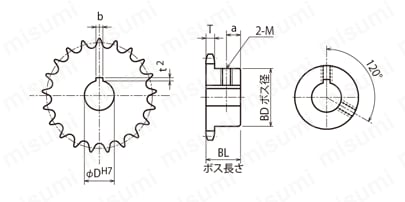

外形図

FBN2100B フィニッシュドボアニバイピッチスプロケット Sローラ用 外形図1

製品仕様

  • チェーン：No.C2100H
  • チェーンピッチ：（P）63.50mm
  • ローラリンク内幅：（W）19.05mm
  • ローラ外径：（Dr）19.05mm
  • 歯幅：（T）17.6mm
  • 材質：機械構造用炭素鋼

規格表

型番作用歯数実歯数φDH7キー溝
b×t2		MBDBLa重量
kg
FBN2100B91/2D359 1/2193510×3.3810750165.91
FBN2100B91/2D459 1/2194514×3.81010750165.91
FBN2100B91/2D509 1/2195014×3.81010750165.91

※Mはセットスクリューです。

型番リスト

表示件数:
  1. 1
型番
軸穴径 ｄ(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
35

1個

8,710円( 9,581円 )

6日目

45

1個

8,710円( 9,581円 )

6日目

50

1個

8,710円( 9,581円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

軸穴完成品のスプロケット。
【特長】
・FBNフィニッシュドボアスプロケットは、軸穴H7公差､新JIS規格の平行キー並級。
・メートル並目ネジ加工を施し、六角穴付セットスクリューを挿入済｡
・ニバイピッチC2100用、新JISキー溝仕様。
・軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工、六角穴付セットスクリューを挿入済｡
・炭素鋼削り出し仕様、歯先高周波焼入れ。
・モーター、発動機の動力伝達、車輪駆動。
【用途】
・コンベヤ、エレベータ、フォークリフト昇降。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

FBN2100B フィニッシュドボアニバイピッチスプロケット Sローラ用

FBN2100B フィニッシュドボアニバイピッチスプロケット Sローラ用

    FBN2040B フィニッシュドボアニバイピッチスプロケット Sローラ用

    FBN2040B フィニッシュドボアニバイピッチスプロケット Sローラ用

      FBN2050B フィニッシュドボアニバイピッチスプロケット Sローラ用

      FBN2050B フィニッシュドボアニバイピッチスプロケット Sローラ用

        標準2100ニバイピッチスプロケット Sローラ用B形

        標準2100ニバイピッチスプロケット Sローラ用B形

          FBN2080B フィニッシュドボアニバイピッチスプロケット Sローラ用

          FBN2080B フィニッシュドボアニバイピッチスプロケット Sローラ用

            FBN2062B フィニッシュドボアニバイピッチスプロケット Rローラ用

            FBN2062B フィニッシュドボアニバイピッチスプロケット Rローラ用

              FBN2042B フィニッシュドボアニバイピッチスプロケット Rローラ用

              FBN2042B フィニッシュドボアニバイピッチスプロケット Rローラ用

                FBN2052B フィニッシュドボアニバイピッチスプロケット Rローラ用

                FBN2052B フィニッシュドボアニバイピッチスプロケット Rローラ用

                  FBN2082B フィニッシュドボアニバイピッチスプロケット Rローラ用

                  FBN2082B フィニッシュドボアニバイピッチスプロケット Rローラ用

                    標準2100ニバイピッチスプロケット Sローラ用B形 セミＦシリーズ 軸穴加工済 (新JISキー)

                    標準2100ニバイピッチスプロケット Sローラ用B形 セミＦシリーズ 軸穴加工済 (新JISキー)

                      標準2040ニバイピッチスプロケット Sローラ用B形

                      標準2040ニバイピッチスプロケット Sローラ用B形

                        標準2050ニバイピッチスプロケット Sローラ用B形

                        標準2050ニバイピッチスプロケット Sローラ用B形

                          標準2060ニバイピッチスプロケット Sローラ用B形

                          標準2060ニバイピッチスプロケット Sローラ用B形
                            メーカー 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン 片山チエン
                            通常価格 8,710円 1,714円～ 1,747円～ 6,697円～ 4,362円～ 4,382円～ 1,906円～ 2,542円～ 7,446円～ 11,983円～ 648円～ 980円～ 1,434円～
                            通常出荷日 6日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目～   4日目～   6日目   在庫品1日目～   当日出荷可能 6日目   6日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            スプロケット形状 B形 B形 B形 B形 B形 B形 B形 B形 B形 B形 B形 B形 B形
                            チエーンNo. C2100H C2040 C2050 C2100H C2080H C2062H C2042 C2052 C2082H C2100H C2040 C2050 C2060H
                            歯数(T) 19 - - - - - - - - - - - -
                            列数 1 1 1 1 1 1 1 1 1 1 1 1 1
                            種類 軸穴加工タイプ 軸穴加工タイプ 軸穴加工タイプ 下穴タイプ 軸穴加工タイプ 軸穴加工タイプ 軸穴加工タイプ 軸穴加工タイプ 軸穴加工タイプ 軸穴加工タイプ 下穴タイプ 下穴タイプ 下穴タイプ

                            FBN2100B フィニッシュドボアニバイピッチスプロケット Sローラ用のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 寿命はどのくらいですか？
                            A
                            使用環境によって様々です。歯面高周波焼入れスプロケットについては、焼入れ層が無くなったところを摩耗限度とします。
                            Q 歯先焼入れにはどんな効果がありますか？
                            A
                            高周波焼入れで表面硬度を上げます。耐摩耗性、強度の向上があり、回転数が高い場合や歯数が少なく、巻き付け角が少ない場合など、単位時間当たりチェーンとの当たり回数が多い場合に有効です。
