動力を直交軸で、精度良く回転を伝達させるためのかさ歯車。【特長】・ストレートタ...
型番
未確定103件の候補があります。
Loading...
射出成形品

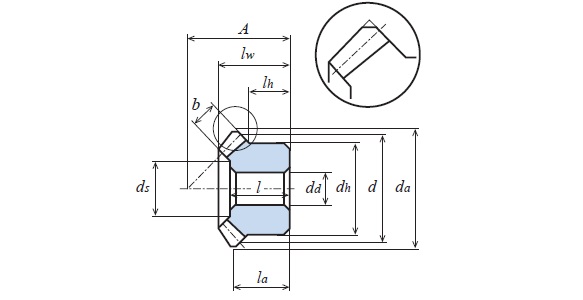

歯先面取り図

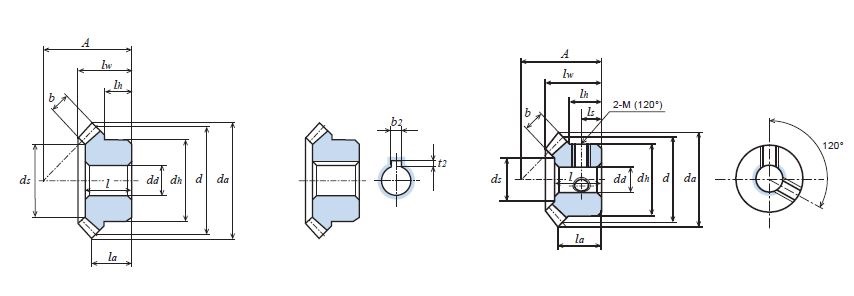

機械加工品
単位:mm
型番 | 歯数比 u | 歯数 z | 基準円直径 d | 歯先円直径 da | 組立距離 A | 穴径 dd | ハブ外径 dh | ハブ長さ lh | 穴長さ l | 全長 lw | 端面から歯先の距離 la | 歯幅 b | ねじ | 歯先角 δa | ザグリ径(参考値) ds | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2-M (120°) | ls | ||||||||||||||||
M80DM20-1605 | 1:1 | 20 | Φ16 | Φ17.10 | 16 | Φ5 | Φ12 | 5 | 10 | 11 | 8.56 | 3.7 | - | - | 49°3’ | Φ9.5 | 1.7 |
※穴径(dd)の追加工はなるべくしないで下さい。気泡(す)がでることがあります。
単位:mm
型番 | 歯数比 u | 歯数 z | 基準円直径 d | 歯先円直径 da | 組立距離 A | 穴径 (H7) | ハブ外径 dh | ハブ長さ lh | 穴長さ l | 全長 lw | 端面から歯先の距離 la | 歯幅 b | 歯先角 δa | ザグリ径(参考値) ds | 重量 W(g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M2S20-3712 | 1:1 | 20 | Φ40 | (Φ42.83) Φ41.32 | 37 | Φ12 | Φ34 | 14 | 21 | 24 | 18.41 | 8.5 | 49°3' | Φ23.9 | 141.0 |
M2S20-2812 | 1:1 | 20 | Φ40 | (Φ42.83) Φ41.32 | 28 | Φ12 | Φ34 | 5 | 12 | 15 | 9.41 | 8.5 | 49°3' | Φ23.9 | 84.9 |
M2S25-4012 | 1:1 | 25 | Φ50 | (Φ52.83) Φ51.33 | 40 | Φ12 | Φ42 | 10.99 | 21 | 23.34 | 16.41 | 10.5 | 48°51' | Φ32.3 | 227.0 |
M2S30-5116 | 1:1 | 30 | Φ60 | (Φ62.83) Φ61.36 | 51 | Φ16 | Φ44 | 16.79 | 28 | 30.77 | 22.41 | 12.4 | 47°42' | Φ38.9 | 361.4 |
M2.5S20-4814 | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 48 | Φ14 | Φ42 | 19 | 28 | 32.06 | 24.77 | 11.1 | 49°3' | Φ28.5 | 294.0 |
M2.5S20-3514 | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 35 | Φ14 | Φ42 | 6 | 15 | 19.06 | 11.77 | 11.1 | 49°3' | Φ28.5 | 168.3 |
M2.5S25-5016 | 1:1 | 25 | Φ62.5 | (Φ66.04) Φ64.16 | 50 | Φ16 | Φ52 | 13.5 | 27 | 29.42 | 20.52 | 13.5 | 48°51' | Φ40.8 | 441.2 |
M2.5S30-5016 | 1:1 | 30 | Φ75 | (Φ78.54) Φ76.7 | 50 | Φ16 | Φ55 | 7.5 | 21.5 | 24.71 | 14.27 | 15.5 | 47°42' | Φ49.1 | 503.6 |
M3S20-5816 | 1:1 | 20 | Φ60 | (Φ64.24) Φ61.99 | 58 | Φ16 | Φ50 | 23 | 35 | 39.06 | 30.12 | 13.6 | 49°3' | Φ35.5 | 520.3 |
M3S20-4216 | 1:1 | 20 | Φ60 | (Φ64.24) Φ61.99 | 42 | Φ16 | Φ50 | 7 | 19 | 23.06 | 14.12 | 13.6 | 49°3' | Φ35.5 | 298.9 |
M4S20-7520 | 1:1 | 20 | Φ80 | (Φ85.66) Φ82.65 | 75 | Φ20 | Φ64 | 27 | 45 | 50.05 | 37.83 | 18.6 | 49°3' | Φ47.3 | 1140.0 |
※歯先円直径daの()内の数値は理論値です。実際の最大外径はこの数値から軸心と平行に面取りした後の数値となります。(歯先面取り図参照)
単位:mm
型番 | 歯数比 u | 歯数 z | 基準円直径 d | 歯先円直径 da | 組立距離 A | 穴径 dd | ハブ外径 dh | ハブ長さ lh | 穴長さ l | 全長 lw | 端面から歯先の距離 la | 歯幅 b | ねじ | 歯先角 δa | ザグリ径(参考値) ds | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2-M (120°) | ls | ||||||||||||||||
M1D25*2306 | 1:1 | 25 | Φ25 | Φ26.41 | 23 | Φ6 | Φ20 | 8 | 13 | 14.70 | 11.21 | 5.3 | 2-M4 | 4 | 48°51' | Φ15.0 | 5.2 |
M1D30-2608 | 1:1 | 30 | Φ30 | Φ31.41 | 26 | Φ8 | Φ22 | 8.9 | 14.5 | 15.89 | 11.71 | 6.2 | - | - | 47°42' | Φ19.4 | 8.3 |
M1D30*2608 | 1:1 | 30 | Φ30 | Φ31.41 | 26 | Φ8 | Φ22 | 8.9 | 14.5 | 15.89 | 11.71 | 6.2 | 2-M4 | 4.5 | 47°42' | Φ19.4 | 8.1 |
M1.5D25*3410 | 1:1 | 25 | Φ37.5 | Φ39.62 | 34 | Φ10 | Φ30 | 11.5 | 19 | 21.26 | 16.31 | 7.5 | 2-M5 | 5.5 | 48°51' | Φ23.8 | 17.5 |
【*】にはねじ穴が2カ所、セットスクリュー2個が付いています。
単位:mm
型番 | 歯数比 u | 歯数 z | 基準円直径 d | 歯先円直径 da | 組立距離 A | 穴径 (H8) | ハブ外径 dh | ハブ長さ lh | 穴長さ l | 全長 lw | 端面から歯先の距離 la | 歯幅 b | ねじ | 歯先角 δa | ザグリ径(参考値) ds | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2-M (120°) | ls | ||||||||||||||||
M50B20-1103 | 1:1 | 20 | Φ10 | Φ10.71 | 11 | Φ3 | Φ8 | 5 | 7 | 8 | 6.35 | 2.5 | - | - | 49°3' | Φ4.9 | 2.9 |
M50B20*1103 | 1:1 | 20 | Φ10 | Φ10.71 | 11 | Φ3 | Φ8 | 5 | 7 | 8 | 6.35 | 2.5 | 2-M2.5 | 2.5 | 49°3' | Φ4.9 | 2.7 |
M50B25*1204 | 1:1 | 25 | Φ12.5 | Φ13.21 | 12 | Φ4 | Φ11 | 5 | 7 | 8.11 | 6.10 | 3.0 | 2-M3 | 3 | 48°14' | Φ6.5 | 4.9 |
M80B20-1605 | 1:1 | 20 | Φ16 | Φ17.13 | 16 | Φ5 | Φ12 | 6 | 10 | 11 | 8.57 | 3.7 | - | - | 49°3' | Φ9.5 | 9.4 |
M80B20*1605 | 1:1 | 20 | Φ16 | Φ17.13 | 16 | Φ5 | Φ12 | 6 | 10 | 11 | 8.57 | 3.7 | 2-M3 | 3 | 49°3' | Φ9.5 | 9.1 |
M80B30*2006 | 1:1 | 30 | Φ24 | Φ25.13 | 20 | Φ6 | Φ18 | 6 | 11 | 12.34 | 8.57 | 5.6 | 2-M4 | 3.5 | 47°42' | Φ14.1 | 22.2 |
M1B20*2106 | 1:1 | 20 | Φ20 | Φ21.41 | 21 | Φ6 | Φ16 | 9 | 13 | 14.53 | 11.71 | 4.3 | 2-M4 | 4.5 | 49°3' | Φ11.8 | 18.1 |
M1B25*2306 | 1:1 | 25 | Φ25 | Φ26.41 | 23 | Φ6 | Φ20 | 8 | 13 | 14.70 | 11.21 | 5.3 | 2-M4 | 4 | 48°51' | Φ15.0 | 31.5 |
【*】にはねじ穴が2カ所、セットスクリュー2個が付いています。
単位:mm
型番 | 歯数比 u | 歯数 z | 基準円直径 d | 歯先円直径 da | 組立距離 A | 穴径 (H7) | ハブ外径 dh | ハブ長さ lh | 穴長さ l | 全長 lw | 端面から歯先の距離 la | 歯幅 b | キーみぞ b2×t2 | ねじ | 歯先角 δa | ザグリ径(参考値) ds | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2-M | ls | |||||||||||||||||
M50S20-1103 | 1:1 | 20 | Φ10 | Φ10.71 | 11 | Φ3 | Φ8 | 5 | 7 | 8 | 6.35 | 2.5 | - | - | - | 49°3' | Φ4.9 | 2.7 |
M50S20*1103 | 1:1 | 20 | Φ10 | Φ10.71 | 11 | Φ3 | Φ8 | 5 | 7 | 8 | 6.35 | 2.5 | - | 2-M2.5 | 2.5 | 49°3' | Φ4.9 | 2.5 |
M50S25-1204 | 1:1 | 25 | Φ12.5 | Φ13.21 | 12 | Φ4 | Φ11 | 5 | 7 | 8.11 | 6.10 | 3.0 | - | - | - | 48°14' | Φ6.5 | 5.2 |
M50S25*1204 | 1:1 | 25 | Φ12.5 | Φ13.21 | 12 | Φ4 | Φ11 | 5 | 7 | 8.11 | 6.10 | 3.0 | - | 2-M3 | 3 | 48°14' | Φ6.5 | 4.6 |
M50S30-1404 | 1:1 | 30 | Φ15 | Φ15.71 | 14 | Φ4 | Φ12 | 5 | 8 | 9.21 | 6.85 | 3.5 | - | - | - | 47°42' | Φ9.1 | 7.4 |
M50S30*1404 | 1:1 | 30 | Φ15 | Φ15.71 | 14 | Φ4 | Φ12 | 5 | 8 | 9.21 | 6.85 | 3.5 | - | 2-M3 | 3 | 47°42' | Φ9.1 | 7.0 |
M80S20-1605 | 1:1 | 20 | Φ16 | Φ17.13 | 16 | Φ5 | Φ12 | 6 | 10 | 11 | 8.57 | 3.7 | - | - | - | 49°3' | Φ9.5 | 8.7 |
M80S20*1605 | 1:1 | 20 | Φ16 | Φ17.13 | 16 | Φ5 | Φ12 | 6 | 10 | 11 | 8.57 | 3.7 | - | 2-M3 | 3 | 49°3' | Φ9.5 | 8.4 |
M80S25-1805 | 1:1 | 25 | Φ20 | Φ21.13 | 18 | Φ5 | Φ16 | 6 | 10.5 | 11.67 | 8.57 | 4.7 | - | - | - | 48°51' | Φ11.7 | 16.8 |
M1S20-2106 | 1:1 | 20 | Φ20 | Φ21.41 | 21 | Φ6 | Φ16 | 9 | 13 | 14.53 | 11.71 | 4.3 | - | - | - | 49°3' | Φ11.8 | 19.7 |
M1S20*2106 | 1:1 | 20 | Φ20 | Φ21.41 | 21 | Φ6 | Φ16 | 9 | 13 | 14.53 | 11.71 | 4.3 | - | 2-M4 | 4.5 | 49°3' | Φ11.8 | 18.9 |
M1S20*2108 | 1:1 | 20 | Φ20 | Φ21.41 | 21 | Φ8 | Φ16 | 9 | 13 | 14.53 | 11.71 | 4.3 | - | 2-M4 | 4.5 | 49°3' | Φ11.8 | 16.9 |
M1S20-1406 | 1:1 | 20 | Φ20 | Φ21.41 | 14 | Φ6 | Φ16 | 2 | 6 | 7.53 | 4.71 | 4.3 | - | - | - | 49°3' | Φ11.8 | 10.2 |
M1S20=1408 | 1:1 | 20 | Φ20 | Φ21.41 | 14 | Φ8 | Φ16 | 2 | 6 | 7.53 | 4.71 | 4.3 | 3×1.4 | - | - | 49°3' | Φ11.8 | 9.0 |
M1S25-2306 | 1:1 | 25 | Φ25 | Φ26.41 | 23 | Φ6 | Φ20 | 8 | 13 | 14.7 | 11.21 | 5.3 | - | - | - | 48°51' | Φ15.0 | 33.2 |
M1S25*2308 | 1:1 | 25 | Φ25 | Φ26.41 | 23 | Φ8 | Φ20 | 8 | 13 | 14.7 | 11.21 | 5.3 | - | 2-M4 | 4 | 48°51' | Φ15.0 | 30.0 |
M1S25*2310 | 1:1 | 25 | Φ25 | Φ26.41 | 23 | Φ10 | Φ20 | 8 | 13 | 14.7 | 11.21 | 5.3 | - | 2-M4 | 4 | 48°51' | Φ15.0 | 27.3 |
M1S30-2608 | 1:1 | 30 | Φ30 | Φ31.41 | 26 | Φ8 | Φ22 | 8.9 | 14.5 | 15.89 | 11.71 | 6.2 | - | - | - | 47°42' | Φ19.4 | 46.4 |
M1S30*2608 | 1:1 | 30 | Φ30 | Φ31.41 | 26 | Φ8 | Φ22 | 8.9 | 14.5 | 15.89 | 11.71 | 6.2 | - | 2-M5 | 4.5 | 47°42' | Φ19.4 | 44.7 |
M1S30*2610 | 1:1 | 30 | Φ30 | Φ31.41 | 26 | Φ10 | Φ22 | 8.9 | 14.5 | 15.89 | 11.71 | 6.2 | - | 2-M5 | 4.5 | 47°42' | Φ19.4 | 41.8 |
M1S30*2612 | 1:1 | 30 | Φ30 | Φ31.41 | 26 | Φ12 | Φ22 | 8.9 | 14.5 | 15.89 | 11.71 | 6.2 | - | 2-M5 | 4.5 | 47°42' | Φ19.4 | 38.3 |
M1S30-2008 | 1:1 | 30 | Φ30 | Φ31.41 | 20 | Φ8 | Φ22 | 2.9 | 8.5 | 9.89 | 5.71 | 6.2 | - | - | - | 47°42' | Φ19.4 | 30.9 |
M1.25S20-2408 | 1:1 | 20 | Φ25 | Φ26.77 | 24 | Φ8 | Φ20 | 8.99 | 14 | 16 | 12.38 | 5.5 | - | - | - | 49°3' | Φ14.4 | 33.1 |
M1.25S30-3210 | 1:1 | 30 | Φ37.5 | Φ39.27 | 32 | Φ10 | Φ28 | 10 | 17 | 18.85 | 14.13 | 7 | - | - | - | 47°42' | Φ25.2 | 88.6 |
M1.5S20-2810 | 1:1 | 20 | Φ30 | Φ32.12 | 28 | Φ10 | Φ24 | 10 | 16.5 | 18.53 | 14.06 | 6.8 | - | - | - | 49°3' | Φ17.7 | 54.9 |
M1.5S20-2110 | 1:1 | 20 | Φ30 | Φ32.12 | 21 | Φ10 | Φ24 | 3 | 9 | 11 | 7.06 | 6 | - | - | - | 49°3' | Φ19.0 | 32.8 |
M1.5S25-3410 | 1:1 | 25 | Φ37.5 | Φ39.62 | 34 | Φ10 | Φ30 | 11.5 | 19 | 21.26 | 16.31 | 7.5 | - | - | - | 48°51' | Φ23.7 | 106.5 |
M1.5S30-3812 | 1:1 | 30 | Φ45 | Φ47.12 | 38 | Φ12 | Φ33 | 12.34 | 21 | 22.83 | 16.56 | 9.3 | - | - | - | 47°42' | Φ29.6 | 152.0 |
【*】にはねじ穴が2カ所、セットスクリューが2個付属、【=】にはキー溝・キー材が付いています。
単位:mm
型番 | 歯数比 u | 歯数 z | 基準円直径 d | 歯先円直径 da | 組立距離 A | 穴径 (H8) | ハブ外径 dh | ハブ長さ lh | 穴長さ l | 全長 lw | 端面から歯先の距離 la | 歯幅 b | キーみぞ b2×t2 | ねじ | 歯先角 δa | ザグリ径(参考値) ds | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2-M | ls | |||||||||||||||||
M1.5S20-2810H | 1:1 | 20 | Φ30 | Φ32.12 | 28 | Φ10 | Φ24 | 10 | 16.5 | 18.53 | 14.06 | 6.8 | - | - | - | 49°3' | Φ17.7 | 54.9 |
M1.5S20#2810H | 1:1 | 20 | Φ30 | Φ32.12 | 28 | Φ10 | Φ24 | 10 | 16.5 | 18.53 | 14.06 | 6.8 | 3×1.4 | 2-M4 | 5 | 49°3' | Φ17.7 | 53.7 |
M1.5S20#2812H | 1:1 | 20 | Φ30 | Φ32.12 | 28 | Φ12 | Φ24 | 10 | 16.5 | 18.53 | 14.06 | 6.8 | 4×1.8 | 2-M4 | 5 | 49°3' | Φ17.7 | 49.0 |
M1.5S20-2110H | 1:1 | 20 | Φ30 | Φ32.12 | 21 | Φ10 | Φ24 | 3 | 9 | 11 | 7.06 | 6 | - | - | - | 49°3' | Φ19.0 | 32.8 |
M1.5S20=2110H | 1:1 | 20 | Φ30 | Φ32.12 | 21 | Φ10 | Φ24 | 3 | 9 | 11 | 7.06 | 6 | 3×1.4 | - | - | 49°3' | Φ19.0 | 32.5 |
M1.5S25-3410H | 1:1 | 25 | Φ37.5 | Φ39.62 | 34 | Φ10 | Φ30 | 11.5 | 19 | 21.26 | 16.31 | 7.5 | - | - | - | 48°51' | Φ23.7 | 106.5 |
M1.5S30-3812H | 1:1 | 30 | Φ45 | Φ47.12 | 38 | Φ12 | Φ33 | 12.34 | 21 | 22.83 | 16.56 | 9.3 | - | - | - | 47°42' | Φ29.6 | 152.0 |
M1.5S30#3812H | 1:1 | 30 | Φ45 | Φ47.12 | 38 | Φ12 | Φ33 | 12.34 | 21 | 22.83 | 16.56 | 9.3 | 4×1.8 | 2-M4 | 6.5 | 47°42' | Φ29.6 | 150.1 |
M1.5S30#3815H | 1:1 | 30 | Φ45 | Φ47.12 | 38 | Φ15 | Φ33 | 12.34 | 21 | 22.83 | 16.56 | 9.3 | 5×2.3 | 2-M4 | 6.5 | 47°42' | Φ29.6 | 139.0 |
M3S20-5816H | 1:1 | 20 | Φ60 | (Φ64.24) Φ61.99 | 58 | Φ16 | Φ50 | 23 | 35 | 39.06 | 30.12 | 13.6 | - | - | - | 49°3' | Φ35.5 | 520.3 |
M3S20#5820H | 1:1 | 20 | Φ60 | (Φ64.24) Φ61.99 | 58 | Φ20 | Φ50 | 23 | 35 | 39.06 | 30.12 | 13.6 | 6×2.8 | 2-M6 | 11.5 | 49°3' | Φ35.5 | 481.9 |
M3S20#5825H | 1:1 | 20 | Φ60 | (Φ64.24) Φ61.99 | 58 | Φ25 | Φ50 | 23 | 35 | 39.06 | 30.12 | 13.6 | 8×3.3 | 2-M6 | 11.5 | 49°3' | Φ35.5 | 431.2 |
M3S20=4220H | 1:1 | 20 | Φ60 | (Φ64.24) Φ61.99 | 42 | Φ20 | Φ50 | 7 | 19 | 23.06 | 14.12 | 13.6 | 6×2.8 | - | - | 49°3' | Φ35.5 | 279.5 |
M3S25-6020H | 1:1 | 25 | Φ75 | (Φ79.24) Φ77 | 60 | Φ20 | Φ65 | 17.5 | 32 | 35.31 | 24.62 | 16.2 | - | - | - | 48°51' | Φ48.1 | 785.6 |
M3S30-7522H | 1:1 | 30 | Φ90 | (Φ94.24) Φ92.04 | 75 | Φ22 | Φ66 | 23.64 | 40 | 44.65 | 32.12 | 18.6 | - | - | - | 47°42' | Φ57.3 | 1200.0 |
M3S30#7530H | 1:1 | 30 | Φ90 | (Φ94.24) Φ92.04 | 75 | Φ30 | Φ66 | 23.64 | 40 | 44.65 | 32.12 | 18.6 | 8×3.3 | 2-M6 | 12 | 47°42' | Φ57.3 | 1090.0 |
M4S20-7520H | 1:1 | 20 | Φ80 | (Φ85.66) Φ82.65 | 75 | Φ20 | Φ64 | 27 | 45 | 50.05 | 37.83 | 18.6 | - | - | - | 49°3' | Φ47.3 | 1140.0 |
これから下の重量はすべてkg単位の数値になります。 | ||||||||||||||||||
M2S20-3712H | 1:1 | 20 | Φ40 | (Φ42.83) Φ41.32 | 37 | Φ12 | Φ34 | 14 | 21 | 24 | 18.41 | 8.5 | - | - | - | 49°3' | Φ23.9 | 0.14 |
M2S20#3712H | 1:1 | 20 | Φ40 | (Φ42.83) Φ41.32 | 37 | Φ12 | Φ34 | 14 | 21 | 24 | 18.41 | 8.5 | 4×1.8 | 2-M5 | 7 | 49°3' | Φ23.9 | 0.14 |
M2S20-2812H | 1:1 | 20 | Φ40 | (Φ42.83) Φ41.32 | 28 | Φ12 | Φ34 | 5 | 12 | 15 | 9.41 | 8.5 | - | - | - | 49°3' | Φ23.9 | 0.085 |
M2S20=2812H | 1:1 | 20 | Φ40 | (Φ42.83) Φ41.32 | 28 | Φ12 | Φ34 | 5 | 12 | 15 | 9.41 | 8.5 | 4×1.8 | - | - | 49°3' | Φ23.9 | 0.084 |
M2S20=2816H | 1:1 | 20 | Φ40 | (Φ42.83) Φ41.32 | 28 | Φ16 | Φ34 | 5 | 12 | 15 | 9.41 | 8.5 | 5×2.3 | - | - | 49°3' | Φ23.9 | 0.076 |
M2S25-4012H | 1:1 | 25 | Φ50 | (Φ52.83) Φ51.33 | 40 | Φ12 | Φ42 | 10.99 | 21 | 23.34 | 16.41 | 10.5 | - | - | - | 48°51' | Φ32.3 | 0.23 |
M2S30-5116H | 1:1 | 30 | Φ60 | (Φ62.83) Φ61.36 | 51 | Φ16 | Φ44 | 16.79 | 28 | 30.77 | 22.41 | 12.4 | - | - | - | 47°42' | Φ38.9 | 0.36 |
M2S30#5120H | 1:1 | 30 | Φ60 | (Φ62.83) Φ61.36 | 51 | Φ20 | Φ44 | 16.79 | 28 | 30.77 | 22.41 | 12.4 | 6×2.8 | 2-M5 | 8.5 | 47°42' | Φ38.9 | 0.33 |
M2.5S20-4814H | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 48 | Φ14 | Φ42 | 19 | 28 | 32.06 | 24.77 | 11.1 | - | - | - | 49°3' | Φ28.5 | 0.29 |
M2.5S20#4815H | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 48 | Φ15 | Φ42 | 19 | 28 | 32.06 | 24.77 | 11.1 | 5×2.3 | 2-M5 | 9.5 | 49°3' | Φ28.5 | 0.29 |
M2.5S20#4816H | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 48 | Φ16 | Φ42 | 19 | 28 | 32.06 | 24.77 | 11.1 | 5×2.3 | 2-M5 | 9.5 | 49°3' | Φ28.5 | 0.28 |
M2.5S20#4818H | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 48 | Φ18 | Φ42 | 19 | 28 | 32.06 | 24.77 | 11.1 | 6×2.8 | 2-M5 | 9.5 | 49°3' | Φ28.5 | 0.27 |
M2.5S20#4820H | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 48 | Φ20 | Φ42 | 19 | 28 | 32.06 | 24.77 | 11.1 | 6×2.8 | 2-M5 | 9.5 | 49°3' | Φ28.5 | 0.25 |
M2.5S20=3515H | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 35 | Φ15 | Φ42 | 6 | 15 | 19.06 | 11.77 | 11.1 | 5×2.3 | - | - | 49°3' | Φ28.5 | 0.16 |
M2.5S20=3518H | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 35 | Φ18 | Φ42 | 6 | 15 | 19.06 | 11.77 | 11.1 | 6×2.8 | - | - | 49°3' | Φ28.5 | 0.16 |
M2.5S20=3520H | 1:1 | 20 | Φ50 | (Φ53.54) Φ51.66 | 35 | Φ20 | Φ42 | 6 | 15 | 19.06 | 11.77 | 11.1 | 6×2.8 | - | - | 49°3' | Φ28.5 | 0.15 |
M2.5S25-5016H | 1:1 | 25 | Φ62.5 | (Φ66.04) Φ64.16 | 50 | Φ16 | Φ52 | 13.5 | 27 | 29.42 | 20.52 | 13.5 | - | - | - | 48°51' | Φ40.8 | 0.44 |
M2.5S30-6318H | 1:1 | 30 | Φ75 | (Φ78.54) Φ76.7 | 63 | Φ18 | Φ55 | 20.5 | 34.5 | 37.71 | 27.27 | 15.5 | - | - | - | 47°42' | Φ49.1 | 0.71 |
M2.5S30-5016H | 1:1 | 30 | Φ75 | (Φ78.54) Φ76.7 | 50 | Φ16 | Φ55 | 7.5 | 21.5 | 24.71 | 14.27 | 15.5 | - | - | - | 47°42' | Φ49.1 | 0.50 |
【#】にはキー溝・キー材とねじ穴・セットスクリューが付属、【=】にはキー溝・キー材が付いています。
※歯先円直径daの()内の数値は理論値です。実際の最大外径はこの数値から軸心と平行に面取りした後の数値となります。(歯先面取り図参照)
型番 |
環境対応 |
特性・用途 |
モジュール |
歯数(歯) |
材質 |
軸穴形状 |
軸穴径(φ) |
歯幅(mm) |
熱処理 |
精度(※新JIS) |
軸穴公差 |
ねじ |
キー溝 (幅×深さ) |
下穴品・完成品 |
材質【詳細】 |
ハブ長さlh |
組立距離(mm) |
歯すじ形状 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
RoHS対応(10物質)
|
該当なし
|
1
|
20
|
黄銅
|
丸穴+タップ
|
6
|
4.3
|
なし
|
4級
|
H8
|
2-M4
|
なし
|
完成品
|
C3604B
|
9
|
21
|
ストレート
| 10 | 1個 | 1,549円(
1,704円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
1
|
25
|
黄銅
|
丸穴+タップ
|
6
|
5.3
|
なし
|
4級
|
H8
|
2-M4
|
なし
|
完成品
|
C3604B
|
8
|
23
|
ストレート
| 10 | 1個 | 2,073円(
2,280円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
1
|
25
|
樹脂
|
丸穴+タップ
|
6
|
5.3
|
なし
|
-
|
指定なし
|
2-M4
|
なし
|
完成品
|
白POM
|
8
|
23
|
ストレート
| 10 | 1個 | 1,774円(
1,951円
) | 4日目 | |
RoHS対応(10物質)
|
該当なし
|
1
|
30
|
樹脂
|
丸穴
|
8
|
6.2
|
なし
|
-
|
指定なし
|
なし
|
なし
|
下穴品
|
白POM
|
8.9
|
26
|
ストレート
| 10 | 1個 | 1,922円(
2,114円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
30
|
樹脂
|
丸穴+タップ
|
8
|
6.2
|
なし
|
-
|
指定なし
|
2-M4
|
なし
|
完成品
|
白POM
|
8.9
|
26
|
ストレート
| 10 | 1個 | 1,926円(
2,119円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
20
|
一般鉄鋼材
|
丸穴
|
6
|
4.3
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
2
|
14
|
ストレート
| 10 | 1個 | 888円 621円 ( 683円 ) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
20
|
一般鉄鋼材
|
丸穴
|
6
|
4.3
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
9
|
21
|
ストレート
| 10 | 1個 | 991円(
1,090円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
20
|
一般鉄鋼材
|
キー溝穴
|
8
|
4.3
|
なし
|
3級
|
H7
|
なし
|
3×1.4
|
完成品
|
S45C
|
2
|
14
|
ストレート
| 10 | 1個 | 1,295円(
1,425円
) | 4日目 | |
RoHS対応(10物質)
|
該当なし
|
1
|
20
|
一般鉄鋼材
|
丸穴+タップ
|
6
|
4.3
|
なし
|
3級
|
H7
|
2-M4
|
なし
|
完成品
|
S45C
|
9
|
21
|
ストレート
| 10 | 1個 | 1,197円(
1,317円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
20
|
一般鉄鋼材
|
丸穴+タップ
|
8
|
4.3
|
なし
|
3級
|
H7
|
2-M4
|
なし
|
完成品
|
S45C
|
9
|
21
|
ストレート
| 10 | 1個 | 1,197円(
1,317円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
25
|
一般鉄鋼材
|
丸穴
|
6
|
5.3
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
8
|
23
|
ストレート
| 10 | 1個 | 1,141円(
1,255円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
25
|
一般鉄鋼材
|
丸穴+タップ
|
8
|
5.3
|
なし
|
3級
|
H7
|
2-M4
|
なし
|
完成品
|
S45C
|
8
|
23
|
ストレート
| 10 | 1個 | 1,397円(
1,537円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
25
|
一般鉄鋼材
|
丸穴+タップ
|
10
|
5.3
|
なし
|
3級
|
H7
|
2-M4
|
なし
|
完成品
|
S45C
|
8
|
23
|
ストレート
| 10 | 1個 | 1,397円(
1,537円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
30
|
一般鉄鋼材
|
丸穴
|
8
|
6.2
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
2.9
|
20
|
ストレート
| 10 | 1個 | 1,397円(
1,537円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
1
|
30
|
一般鉄鋼材
|
丸穴
|
8
|
6.2
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
8.9
|
26
|
ストレート
| 10 | 1個 | 1,498円(
1,648円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
30
|
一般鉄鋼材
|
丸穴+タップ
|
8
|
6.2
|
なし
|
3級
|
H7
|
2-M5
|
なし
|
完成品
|
S45C
|
8.9
|
26
|
ストレート
| 10 | 1個 | 1,373円(
1,510円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
1
|
30
|
一般鉄鋼材
|
丸穴+タップ
|
10
|
6.2
|
なし
|
3級
|
H7
|
2-M5
|
なし
|
完成品
|
S45C
|
8.9
|
26
|
ストレート
| 10 | 1個 | 1,597円(
1,757円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1
|
30
|
一般鉄鋼材
|
丸穴+タップ
|
12
|
6.2
|
なし
|
3級
|
H7
|
2-M5
|
なし
|
完成品
|
S45C
|
8.9
|
26
|
ストレート
| 10 | 1個 | 1,597円(
1,757円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
25
|
樹脂
|
丸穴+タップ
|
10
|
7.5
|
なし
|
3級
|
指定なし
|
2-M5
|
なし
|
完成品
|
白POM
|
11.5
|
34
|
ストレート
| 10 | 1個 | 1,484円 445円 ( 490円 ) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
20
|
一般鉄鋼材
|
丸穴
|
10
|
6
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
3
|
21
|
ストレート
| 10 | 1個 | 1,127円(
1,240円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
20
|
一般鉄鋼材
|
丸穴
|
10
|
6
|
高周波
|
4級
|
H8
|
なし
|
なし
|
下穴品
|
S45C
|
3
|
21
|
ストレート
| 10 | 1個 | 1,497円(
1,647円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
20
|
一般鉄鋼材
|
丸穴
|
10
|
6.8
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
10
|
28
|
ストレート
| 10 | 1個 | 1,146円(
1,261円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
20
|
一般鉄鋼材
|
キー溝穴+タップ
|
10
|
6.8
|
高周波
|
4級
|
H8
|
2-M4
|
3×1.4
|
完成品
|
S45C
|
10
|
28
|
ストレート
| 10 | 1個 | 2,065円(
2,272円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
20
|
一般鉄鋼材
|
丸穴
|
10
|
6.8
|
高周波
|
4級
|
H8
|
なし
|
なし
|
下穴品
|
S45C
|
10
|
28
|
ストレート
| 10 | 1個 | 1,597円(
1,757円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
20
|
一般鉄鋼材
|
キー溝穴+タップ
|
12
|
6.8
|
高周波
|
4級
|
H8
|
2-M4
|
4×1.8
|
完成品
|
S45C
|
10
|
28
|
ストレート
| 10 | 1個 | 2,168円(
2,385円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
20
|
一般鉄鋼材
|
キー溝穴
|
10
|
6
|
高周波
|
4級
|
H8
|
なし
|
3×1.4
|
完成品
|
S45C
|
3
|
21
|
ストレート
| 10 | 1個 | 1,708円(
1,879円
) | 6日目 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
25
|
一般鉄鋼材
|
丸穴
|
10
|
7.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
11.5
|
34
|
ストレート
| 10 | 1個 | 1,687円(
1,856円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
25
|
一般鉄鋼材
|
キー溝穴+タップ
|
12
|
7.5
|
なし
|
3級
|
H7
|
M4
|
4×1.8
|
完成品
|
S45C
|
11.5
|
34
|
ストレート
| 10 | 1個 | 2,571円(
2,828円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
25
|
一般鉄鋼材
|
丸穴
|
10
|
7.5
|
高周波
|
4級
|
H8
|
なし
|
なし
|
下穴品
|
S45C
|
11.5
|
34
|
ストレート
| 10 | 1個 | 2,201円(
2,421円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
30
|
一般鉄鋼材
|
丸穴
|
12
|
9.3
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
12.34
|
38
|
ストレート
| 10 | 1個 | 2,039円(
2,243円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
30
|
一般鉄鋼材
|
キー溝穴+タップ
|
12
|
9.3
|
高周波
|
4級
|
H8
|
2-M4
|
4×1.8
|
完成品
|
S45C
|
12.34
|
38
|
ストレート
| 10 | 1個 | 3,119円(
3,431円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
30
|
一般鉄鋼材
|
丸穴
|
12
|
9.3
|
高周波
|
4級
|
H8
|
なし
|
なし
|
下穴品
|
S45C
|
12.34
|
38
|
ストレート
| 10 | 1個 | 2,497円(
2,747円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.5
|
30
|
一般鉄鋼材
|
キー溝穴+タップ
|
15
|
9.3
|
高周波
|
4級
|
H8
|
2-M4
|
5×2.3
|
完成品
|
S45C
|
12.34
|
38
|
ストレート
| 10 | 1個 | 3,119円 2,651円 ( 2,916円 ) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.25
|
20
|
一般鉄鋼材
|
丸穴
|
8
|
5.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
8.99
|
24
|
ストレート
| 10 | 1個 | 1,097円(
1,207円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
1.25
|
30
|
一般鉄鋼材
|
丸穴
|
10
|
7
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
10
|
32
|
ストレート
| 10 | 1個 | 1,768円(
1,945円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
12
|
8.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
5
|
28
|
ストレート
| 10 | 1個 | 1,783円(
1,961円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
13
|
8.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
5
|
28
|
ストレート
| 10 | 1個 | 1,988円(
2,187円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
14
|
8.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
5
|
28
|
ストレート
| 10 | 1個 | 1,988円(
2,187円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
12
|
8.5
|
高周波
|
4級
|
H8
|
なし
|
なし
|
下穴品
|
S45C
|
5
|
28
|
ストレート
| 10 | 1個 | 1,997円(
2,197円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
12
|
8.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 1,731円(
1,904円
) | 4日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
13
|
8.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,010円(
2,211円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
14
|
8.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,010円(
2,211円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
キー溝穴+タップ
|
13
|
8.5
|
なし
|
3級
|
H7
|
M5
|
5×2.3
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,519円(
2,771円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
キー溝穴+タップ
|
14
|
8.5
|
なし
|
3級
|
H7
|
M5
|
5×2.3
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,711円(
2,982円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴+タップ
|
13
|
8.5
|
なし
|
3級
|
H7
|
M5
|
なし
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,223円(
2,445円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴+タップ
|
14
|
8.5
|
なし
|
3級
|
H7
|
M5
|
なし
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,401円(
2,641円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
キー溝穴+タップ
|
12
|
8.5
|
高周波
|
4級
|
H8
|
2-M5
|
4×1.8
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,614円(
2,875円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
12
|
8.5
|
高周波
|
4級
|
H8
|
なし
|
なし
|
下穴品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,067円(
2,274円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
13
|
8.5
|
高周波
|
4級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,357円(
2,593円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴
|
14
|
8.5
|
高周波
|
4級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,357円(
2,593円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
キー溝穴+タップ
|
13
|
8.5
|
高周波
|
4級
|
H7
|
M5
|
5×2.3
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,859円(
3,145円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
キー溝穴+タップ
|
14
|
8.5
|
高周波
|
4級
|
H7
|
M5
|
5×2.3
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,859円(
3,145円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴+タップ
|
13
|
8.5
|
高周波
|
4級
|
H7
|
M5
|
なし
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,589円(
2,848円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
丸穴+タップ
|
14
|
8.5
|
高周波
|
4級
|
H7
|
M5
|
なし
|
完成品
|
S45C
|
14
|
37
|
ストレート
| 10 | 1個 | 2,589円(
2,848円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
キー溝穴
|
12
|
8.5
|
高周波
|
4級
|
H8
|
なし
|
4×1.8
|
完成品
|
S45C
|
5
|
28
|
ストレート
| 10 | 1個 | 2,148円(
2,363円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
20
|
一般鉄鋼材
|
キー溝穴
|
16
|
8.5
|
高周波
|
4級
|
H8
|
なし
|
5×2.3
|
完成品
|
S45C
|
5
|
28
|
ストレート
| 10 | 1個 | 2,046円(
2,251円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
25
|
一般鉄鋼材
|
丸穴
|
12
|
10.5
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
10.99
|
40
|
ストレート
| 10 | 1個 | 2,189円(
2,408円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
25
|
一般鉄鋼材
|
丸穴
|
12
|
10.5
|
高周波
|
4級
|
H8
|
なし
|
なし
|
下穴品
|
S45C
|
10.99
|
40
|
ストレート
| 10 | 1個 | 2,797円(
3,077円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
30
|
一般鉄鋼材
|
丸穴
|
16
|
12.4
|
なし
|
3級
|
H7
|
なし
|
なし
|
下穴品
|
S45C
|
16.79
|
51
|
ストレート
| 10 | 1個 | 2,927円(
3,220円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
2
|
30
|
一般鉄鋼材
|
丸穴
|
16
|
12.4
|
高周波
|
4級
|
H8
|
なし
|
なし
|
下穴品
|
S45C
|
16.79
|
51
|
ストレート
| 10 | 1個 | 3,499円(
3,849円
) | 在庫品1日目 当日出荷可能 |
Loading...
動力を直交軸で、精度良く回転を伝達させるためのかさ歯車。
【特長】
・ストレートタイプの歯形で、ねじ穴加工付きやキー溝加工付きも用意
・モジュール0.5/0.8/1/1.25/1.5/2/2.5/3/4
・圧力角20°、歯数比1:1
・歯車精度は、JISB1704 3~4級
【用途】
・装置の動力伝達・駆動・搬送部分に便利
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
