ウェッジ基板・ウェッジミラー（HS）

ウェッジ基板・ウェッジミラー（HS）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
13,240円 ～ 22,060円
税込価格
14,564円 ～ 24,266円

微小な角度がついた、くさび状のウェッジ基板とウェッジミラーです。レーザオートコ...

詳細情報を確認する

  • 領域：
    可視
  • 形状：
    角型
  • 外形(mm)：
    40×40 ±0.1
  • 材質：
    BK7
  • 厚み(mm)：
    10
  • 公差(mm)：
    ウェッジ公差±10秒
  • 面精度：
    両面反射波面λ/4
  • 面精度測定波長(nm)：
    λ＝632.8
  • 研磨有効径：
    中心φ36nm以上の円

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定10件の候補があります。

  • CADデータ未対応

Loading...

商品情報

ウェッジ基板 HSの仕様

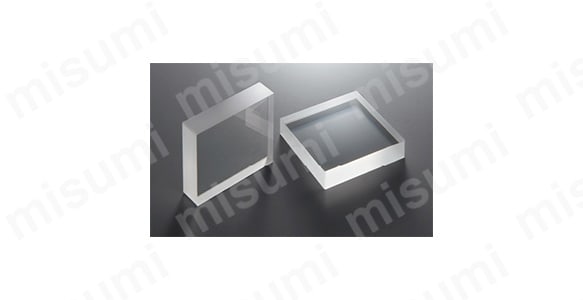

HSの外観 ※オートコリメータで使用する角度基準用の基板およびミラーです。

HSの外観
※オートコリメータで使用する角度基準用の基板およびミラーです。

形状角型
外形40×40mm
外形公差±0.1mm
厚み10mm
厚み公差±0.1mm
寸法角度公差±10秒
面精度両面反射波面λ/4
有効径中心φ36mmの円
材質BK7

共通仕様

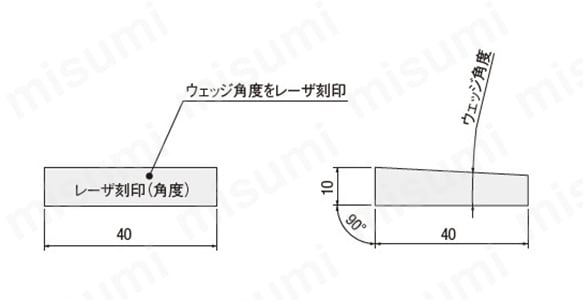

ウェッジ基盤の外形図

ウェッジ基盤の外形図

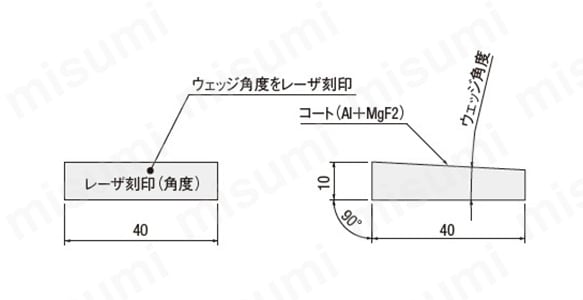

ウェッジミラーの外形図



ウェッジミラーの外形図



型式主材質外形寸法[mm]厚み[mm]
HS-100BK740±0.1×40±0.110
HS-050BK740±0.1×40±0.110
HS-025BK740±0.1×40±0.110
HS-020BK740±0.1×40±0.110
HS-010BK740±0.1×40±0.110
HS-100ALBK740±0.1×40±0.110
HS-050ALBK740±0.1×40±0.110
HS-025ALBK740±0.1×40±0.110
HS-020ALBK740±0.1×40±0.110
HS-010ALBK740±0.1×40±0.110

型番リスト

表示件数:
  1. 1
型番
コーティング
タイプ
ウェッジ角度(度)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
なし
ウェッジ基板
0.10
10

1個

13,240円( 14,564円 )

6日目

AL+MgF2
ウェッジミラー
0.10
10

1個

22,060円( 24,266円 )

6日目

なし
ウェッジ基板
0.20
10

1個

13,240円( 14,564円 )

6日目

AL+MgF2
ウェッジミラー
0.20
10

1個

22,060円( 24,266円 )

6日目

なし
ウェッジ基板
0.25
10

1個

13,240円( 14,564円 )

6日目

AL+MgF2
ウェッジミラー
0.25
10

1個

22,060円( 24,266円 )

6日目

なし
ウェッジ基板
0.50
10

1個

13,240円( 14,564円 )

6日目

AL+MgF2
ウェッジミラー
0.50
10

1個

22,060円( 24,266円 )

6日目

なし
ウェッジ基板
1.00
10

1個

13,240円( 14,564円 )

6日目

AL+MgF2
ウェッジミラー
1.00
10

1個

22,060円( 24,266円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

微小な角度がついた、くさび状のウェッジ基板とウェッジミラーです。
レーザオートコリメータ Smart LACの角度校正時に基準角度になります。
製品には個別の角度データが付属します。
角度は、1.0度、0.5度、0.25度、0.2度、0.1度の5種類あります。

カタログ

ダウンロード (PDF)
カタログ（見開き版）

閉じる

あと3項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
