ＣＫＤ

ＣＫＤ

CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA用金具

CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA用金具

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
1,087円 ～ 1,697円
税込価格
1,196円 ～ 1,867円

シリンダに取付ける取付金具。【特長】・一山ナックル、二山ナックルとして利用可能...

詳細情報を確認する

  • ねじサイズ M(mm)：
    M10
  • ねじピッチ(mm)：
    1.25
  • 材質：
    鋼
  • アクセサリ付属：
    付属なし
  • 適用シリンダシリーズ：
    CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA
  • 適用チューブ内径（mm）：
    25､30､32

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品仕様

CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA用金具 一山ナックル（I）／二山ナックル（Y）の仕様

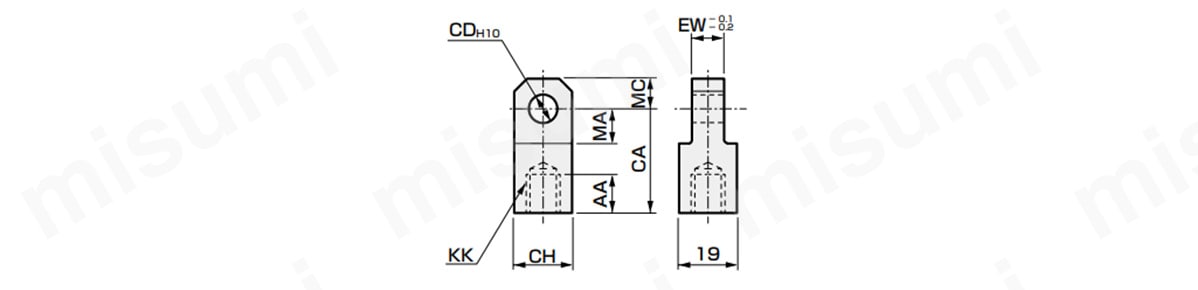

一山ナックル（I）



（単位：mm）



外形図

外形図

形番適用チューブ内径
（mm）		AACACDCHEWKKMAMC質量
（g）
M1-I-3025・321436122510M10×1.251612106

二山ナックル（Y）



（単位：mm）



外形図

外形図

形番適用チューブ内径
（mm）		CACBCDCHCLKKMBMC質量
（g）
M1-Y-3025・323610122525M10×1.251612197

型番リスト

表示件数:
  1. 1
型番
支持形式
取付け方法
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
一山ナックルジョイント
めねじ

1個

1,087円( 1,196円 )

在庫品1日目

当日出荷可能

二山ナックルジョイント
-

1個

1,697円( 1,867円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

シリンダに取付ける取付金具。
【特長】
・一山ナックル、二山ナックルとして利用可能。
・シリンダCMK2、CMA2、CKV2、JSK2、JSM2、SSD、HCAシリーズ用。
・材質：鋼（亜鉛クロメート処理）。
【用途】
・シリンダのロッドに取付けるのに最適。

■CKD商品選定ページはこちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA用金具

CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA用金具

    CMK2・CMA2・CKV2・JSK2・JSM2・HCA用金具 一山ナックル

    CMK2・CMA2・CKV2・JSK2・JSM2・HCA用金具 一山ナックル

      CMK2・CMA2・CKV2・JSK2・JSM2・HCA用金具 二山ナックル

      CMK2・CMA2・CKV2・JSK2・JSM2・HCA用金具 二山ナックル

        CMK2・CMA2・CKV2・JSK2・JSM2用金具 一山ナックル

        CMK2・CMA2・CKV2・JSK2・JSM2用金具 一山ナックル

          CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ナックル

          CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ナックル

            SSD・SCP※2用金具 一山ナックル

            SSD・SCP※2用金具 一山ナックル

              SSD・SCP※2用金具 二山ナックル

              SSD・SCP※2用金具 二山ナックル

                SCA2・JSC3・USC・HCA用金具 一山ナックル

                SCA2・JSC3・USC・HCA用金具 一山ナックル

                  SCA2・JSC3・USC・HCA用金具 二山ナックル

                  SCA2・JSC3・USC・HCA用金具 二山ナックル

                    SCP※2用金具 一山ナックル

                    SCP※2用金具 一山ナックル

                      SCP※2用金具 二山ナックル

                      SCP※2用金具 二山ナックル

                        2山先端金具（Y先）ピン付

                        2山先端金具（Y先）ピン付

                          プレートシリンダ MUシリーズ ナックルジョイント

                          プレートシリンダ MUシリーズ ナックルジョイント
                            メーカー ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＴＡＩＹＯ(太陽鉄工) SMC
                            通常価格 1,087円～ 1,087円 1,530円 1,087円 1,398円 553円 695円 1,316円～ 2,197円～ 553円 690円 4,955円 768円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 7日目   9日目
                            ねじサイズ M(mm) M10 M8 M8 M12 M12 M5 M5 - - M4 M4 M24 12
                            ねじピッチ(mm) 1.25 1 1 1.5 1.5 - - 1.5 1.5 - - 2 1.25
                            材質 鋼 鋼 鋼 鋼 鋼 鋼 鋼 鋳鉄 鋳鉄 鋼 鋼 鋳鉄 スチール
                            アクセサリ付属 付属なし 付属なし 付属あり 付属あり 付属あり 付属なし 付属あり 付属あり 付属あり 付属なし 付属あり 付属あり 付属なし
                            適用シリンダシリーズ CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA CMK2・CMA2・CKV2・JSK2・JSM2・HCA CMK2・CMA2・CKV2・JSK2・JSM2・HCA CMK2・CMA2・CKV2・JSK2・JSM2 CMK2・CMA2・CKV2・JSK2・JSM2 SSD・SCP※2 SSD・SCP※2 SCA2・JSC3・USC・HCA SCA2・JSC3・USC・HCA SCP※2 SCP※2 - -

                            CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA用金具のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 支持金具をどのように取付すればよいですか？
                            A
                            支持金具は取付側カバーの2面幅をスパナ等の工具で固定して締め付けるようにしてください。
