ＣＫＤ

ＣＫＤ

SSD2用金具 二山クレビス用ピン

SSD2用金具 二山クレビス用ピン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
273円 ～ 826円  特別価格
税込価格
300円 ～ 909円  特別価格

二山クレビス（CB）用のピン。【特長】・材質：鋼（亜鉛クロメート処理）。【用途...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定3件の候補があります。

Loading...

商品仕様

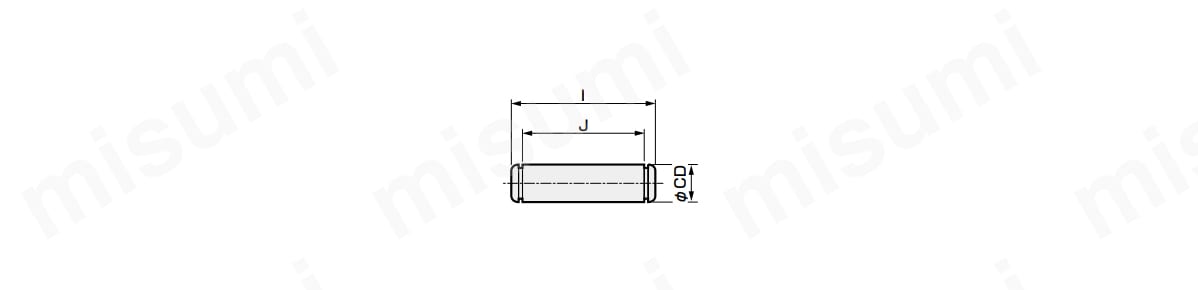

SSD2用金具 二山ナックル（Y）用ピンの外形寸法図

外形寸法図

外形寸法図

・ 材質：鋼（亜鉛クロメート処理）

形番適用内径IJCD使用する止め輪質量（g）
SSD2-P-12φ1215.210.25 -0.028～-0.01E形42.4
SSD2-P-16φ1618135 -0.028～-0.01E形42.8
SSD2-P-20φ202116.28 -0.047～-0.025軸用C形88.2
SSD2-P-25φ2525.620.210 -0.047～-0.025軸用C形1016
SSD2-P-32φ32・φ4041.636.210 -0.047～-0.025軸用C形1025
SSD2-P-50φ50・φ6350.644.214 -0.059～-0.032軸用C形1460
SSD2-P-80φ806456.218 -0.059～-0.032軸用C形18124
SSD2-P-100φ1007264.222 -0.083～-0.040軸用C形22213

型番リスト

表示件数:
  1. 1
型番
適用チューブ内径（mm）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16

1個

273円

81円

( 89円 )

在庫品1日目

当日出荷可能

25

1個

360円

216円

( 238円 )

在庫品1日目

当日出荷可能

32､40

1個

826円( 909円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

二山クレビス（CB）用のピン。
【特長】
・材質：鋼（亜鉛クロメート処理）。
【用途】
・二山クレビス（CB）用。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■CKD商品選定ページはこちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

SSD2用金具 二山クレビス用ピン

SSD2用金具 二山クレビス用ピン

    SSD・SCP※2用金具 二山ナックル

    SSD・SCP※2用金具 二山ナックル

      SSD用金具 二山ナックル用ピン

      SSD用金具 二山ナックル用ピン

        SSD2用金具 一山ナックル

        SSD2用金具 一山ナックル

          SCP※2用金具 二山ナックル

          SCP※2用金具 二山ナックル

            CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ナックル用ピン

            CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ナックル用ピン

              SSD・USSD用金具 二山ナックル用ピン

              SSD・USSD用金具 二山ナックル用ピン

                SSD用金具 二山ナックル

                SSD用金具 二山ナックル

                  SSD・SCP※2用金具 一山ナックル

                  SSD・SCP※2用金具 一山ナックル

                    CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ナックル

                    CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ナックル

                      SCP※2用金具 一山ナックル

                      SCP※2用金具 一山ナックル

                        CMK2・CMA2・CKV2・JSK2・JSM2用金具 一山ナックル

                        CMK2・CMA2・CKV2・JSK2・JSM2用金具 一山ナックル

                          HCM用金具 ナックル用ピン

                          HCM用金具 ナックル用ピン
                            メーカー ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ
                            通常価格 273円～ 695円 250円 684円～ 690円 304円～ 367円～ 687円～ 553円 1,398円 553円 1,087円 457円～
                            通常出荷日 在庫品1日目～   当日出荷可能 3日目   7日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 4日目
                            支持形式 アクセサリ 二山ナックルジョイント アクセサリ 一山ナックルジョイント 二山ナックルジョイント アクセサリ アクセサリ 二山ナックルジョイント 一山ナックルジョイント 二山ナックルジョイント 一山ナックルジョイント 一山ナックルジョイント アクセサリ
                            アクセサリ付属 付属なし 付属あり 付属なし 付属なし 付属あり 付属あり 付属なし 付属あり 付属なし 付属あり 付属なし 付属あり 付属なし
                            適用シリンダシリーズ SSD2 SSD・SCP※2 SSD SSD2 SCP※2 CMK2・CMA2・CKV2・JSK2・JSM2 SSD・USSD SSD SSD・SCP※2 CMK2・CMA2・CKV2・JSK2・JSM2 SCP※2 CMK2・CMA2・CKV2・JSK2・JSM2 HCM

                            SSD2用金具 二山クレビス用ピンのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q シリンダ固定の際の注意事項を教えて下さい。
                            A
                            負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
                            負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
