ＣＫＤ

ＣＫＤ

SSD・USSD用金具 二山ナックル用ピン

SSD・USSD用金具 二山ナックル用ピン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
367円 ～ 649円  特別価格
税込価格
404円 ～ 714円  特別価格

二山ナックル（Y）用のピン。【特長】・材質：鋼（亜鉛クロメート処理）。【用途】...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定5件の候補があります。

Loading...

商品仕様

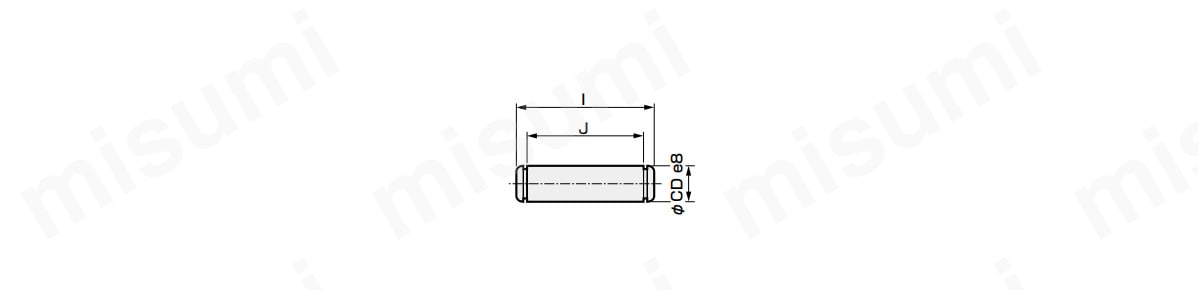

SSD・USSD 用金具 二山ナックル（Y）用ピンの外形寸法図

外形寸法図

外形寸法図

・ 材質：鋼（亜鉛クロメート処理）

形番適用内径IJCD使用する止め輪質量（g）
SSD-P-20φ20252010E形917
SSD-P-32φ32272212E形925
SSD-P-40φ4043.536.212軸用C形1239
SSD-P-50φ5043.536.212軸用C形1239
SSD-P-63φ6347.540.214軸用C形1458
SSD-P-80φ806456.220軸用C形20156

型番リスト

表示件数:
  1. 1
型番
適用チューブ内径（mm）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
32､25

1個

367円( 404円 )

6日目

40､50

1個

645円( 710円 )

6日目

50

1個

649円

194円

( 213円 )

在庫品1日目

当日出荷可能

63

1個

649円( 714円 )

6日目

80

1個

649円( 714円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

二山ナックル（Y）用のピン。
【特長】
・材質：鋼（亜鉛クロメート処理）。
【用途】
・二山ナックル（Y）用。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■CKD商品選定ページはこちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

SSD・USSD用金具 二山ナックル用ピン

SSD・USSD用金具 二山ナックル用ピン

    SSD用金具 二山ナックル用ピン

    SSD用金具 二山ナックル用ピン

      SSD用金具 二山ナックル

      SSD用金具 二山ナックル

        HCM用金具 ナックル用ピン

        HCM用金具 ナックル用ピン

          SSD2用金具 二山クレビス用ピン

          SSD2用金具 二山クレビス用ピン

            HCM用金具 二山ナックル

            HCM用金具 二山ナックル

              SCM用金具 二山ナックル

              SCM用金具 二山ナックル

                SCG・JSG用金具 二山ナックル

                SCG・JSG用金具 二山ナックル

                  SSD・SCP※2用金具 二山ナックル

                  SSD・SCP※2用金具 二山ナックル

                    HCM用金具 一山ナックル

                    HCM用金具 一山ナックル

                      SCM用金具 一山ナックル

                      SCM用金具 一山ナックル

                        SCA2・JSC3・USC・HCA用金具 二山ナックル

                        SCA2・JSC3・USC・HCA用金具 二山ナックル

                          CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ナックル用ピン

                          CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ナックル用ピン
                            メーカー ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ
                            通常価格 367円～ 250円 687円～ 457円～ 273円～ 1,674円～ 1,239円～ 2,086円～ 695円 1,338円～ 988円～ 2,197円～ 304円～
                            通常出荷日 在庫品1日目～   当日出荷可能 7日目   在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 4日目   在庫品1日目   当日出荷可能 5日目～   3日目   4日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            支持形式 アクセサリ アクセサリ 二山ナックルジョイント アクセサリ アクセサリ 二山ナックルジョイント 二山ナックルジョイント 二山ナックルジョイント 二山ナックルジョイント 一山ナックルジョイント 一山ナックルジョイント 二山ナックルジョイント アクセサリ
                            アクセサリ付属 付属なし 付属なし 付属あり 付属なし 付属なし 付属なし 付属あり 付属あり 付属あり 付属なし 付属なし 付属あり 付属あり
                            適用シリンダシリーズ SSD・USSD SSD SSD HCM SSD2 HCM SCM SCG､JSG SSD・SCP※2 HCM SCM SCA2・JSC3・USC・HCA CMK2・CMA2・CKV2・JSK2・JSM2

                            SSD・USSD用金具 二山ナックル用ピンのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q シリンダ固定の際の注意事項を教えて下さい。
                            A
                            負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
                            負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
