トータルエアシステム 中形メカニカルバルブ MMシリーズ

トータルエアシステム 中形メカニカルバルブ MMシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
通常価格(税別)
11,204円 ~ 12,588円
税込価格
12,324円 ~ 13,847円

電気機器の小形リミットスイッチに相当し、機械的な検出により動作する空気圧制御用...

詳細情報を確認する

型番

未確定3件の候補があります。

Loading...

商品情報

外形図

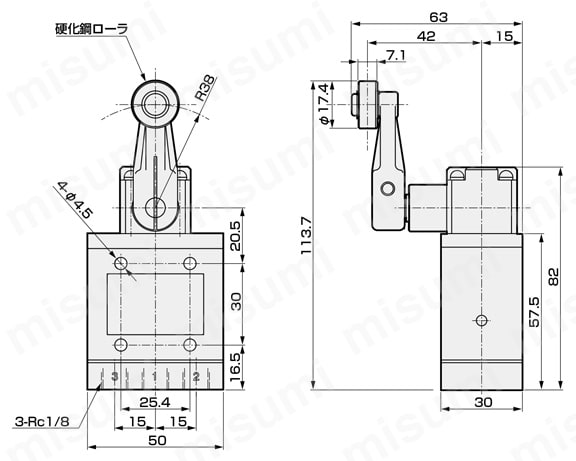

MM-00-RAA

トータルエアシステム 中形メカニカルバルブ MMシリーズ MM-00-RAA外形図

Rc1/8接続(質量:350g)

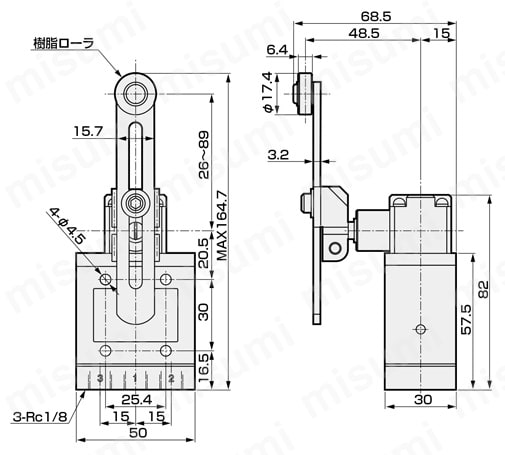

MM-00-RAB

トータルエアシステム 中形メカニカルバルブ MMシリーズ MM-00-RAB外形図

Rc1/8接続(質量:320g)

製品仕様

項目MM-00
ノーマルクローズ
MM-01
ノーマルクローズ
使用流体圧縮空気
弁構造ポペット弁
最低使用圧力 MPa0
最高使用圧力 MPa0.8
耐圧力 MPa1.2
接続口径Rc1/8φ4
有効断面積 mm22.51.6
周囲温度 ℃5~60
流体温度 ℃5~60

内部構造

トータルエアシステム 中形メカニカルバルブ MMシリーズ 内部構造図

部品リスト

品番部品材質
1ボディアルミニウム合金
2スプールステンレス鋼
3スプリングステンレス鋼
4ニトリルゴム
5ガスケットニトリルゴム

型番リスト

型番
接続チューブ径
配管口の種類
配管ねじの呼び
有効断面積(mm2)
ロッド・アームの種類
押し側に必要な力(0.5MPa時)(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
[Rc(R)] Rc
1/8
2.5
[その他] アジャストローラレバー形
4.5

1個

11,822( 13,004円 )

7日目

-
[Rc(R)] Rc
1/8
2.5
[その他] ロッドレバー形
9.8

1個

11,204( 12,324円 )

3日目

φ4
ワンタッチ配管
-
1.6
ワイヤロッド
1.3

1個

12,588( 13,847円 )

20日目

Loading...

詳細情報

基本情報

電気機器の小形リミットスイッチに相当し、機械的な検出により動作する空気圧制御用中形3方弁です。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・接続口径:Rc1/8、φ4。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
