制御機器 TACエアバルブラインレバー形

制御機器 TACエアバルブラインレバー形

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
通常価格(税別)
3,157円 ~ 4,985円
税込価格
3,473円 ~ 5,484円

コンパクトな設計でセルフリリーフ形、ノンリリーフ形(準標準品)を用意したバルブ...

詳細情報を確認する

  • 本体形状:
    ピン形
  • 配管ねじの呼び:
    M5
  • 配管口の種類:
    M
  • 配管の種類と方向:
    ダイレクト底面
  • 取付方法:
    パネル取付
  • 排気方式:
    単独排気
  • 操作部の色:
    シルバー
  • 保持機構オプション:
    なし

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定5件の候補があります。

Loading...

商品情報

外形図

3Vの寸法図

3V

4Vの寸法図

4V

3VRの寸法図

3VR

4VRの寸法図

4VR

4PPXの寸法図

4PPX



製品仕様

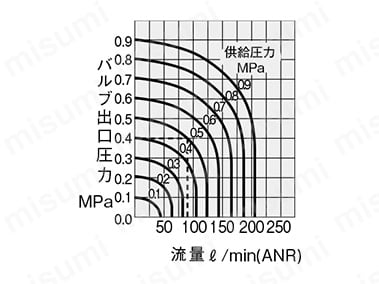

流量特性(3ポート)

流量特性(3ポート)

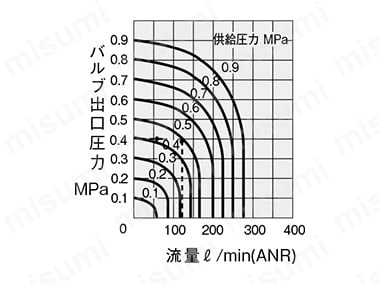

流量特性(5ポート)

流量特性(5ポート)

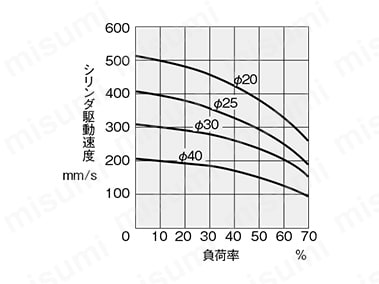

シリンダ駆動速度

シリンダ駆動速度

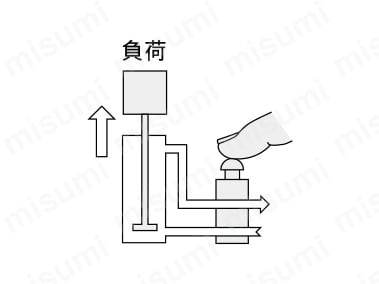

条件

条件

  1. 1.負荷は上向きにかける(垂直方向)
  2. 2.供給圧力0.5MPaで駆動させる
  3. 3.内径4mmのチューブを使用し配管の長さは50cmとする



項目型番
3V3VR4V4VR4PPX
操作方式ピンレバー押引
ボタン
保持形
保持形スプリング
リターン形
保持形スプリング
リターン形
ポート数33
(常時閉)
5
配管接続口径M5×0.8
使用流体空気
使用圧力範囲MPa0~0.9
保証耐圧力MPa1.35
使用温度範囲
(雰囲気および使用流体)
0~60
流量特性音速コンダクタンスC

dm3/(s・bar)

0.360.5
有効断面積〔Cv値〕 mm21.8〔0.08〕2.5〔0.12〕
取付方向自由
バルブストロークmm2.4
(予備ストローク 0.8、本ストローク 0.8、オーバストローク 0.8)
使用グリスNSF H1グレード
給油要{タービン油1種〔ISO VG32〕相当品}
質量g306668
標準付属品ロックナット(110-21A)
ロックワッシャ(100-35)
各1個

開発秘話



お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

型番
ポート数
ポジション数・弁機能
切換操作
有効断面積(mm2)
保持機構
押ボタンの種類
形式
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3ポート
2位置ノーマルクローズ
ピンレバー
1.8
保持機構付
-
保持形

1個

3,157( 3,473円 )

在庫品1日目

当日出荷可能

3ポート
2位置ノーマルクローズ
ピンレバー
1.8
-
-
リターン形

1個

3,157( 3,473円 )

在庫品1日目

当日出荷可能

5ポート
2位置エキゾースト
押ボタン
2.5
保持機構付
平長頭
保持形

1個

4,985( 5,484円 )

在庫品1日目

当日出荷可能

5ポート
2位置エキゾースト
ピンレバー
2.5
保持機構付
-
保持形

1個

4,985( 5,484円 )

在庫品1日目

当日出荷可能

5ポート
2位置エキゾースト
ピンレバー
2.5
-
-
リターン形

1個

4,985( 5,484円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

コンパクトな設計でセルフリリーフ形、ノンリリーフ形(準標準品)を用意したバルブ。
【特長】
・TACシリーズには、小形エアバルブとその周辺機器のほとんどすべてが揃っている。
・小形エアシリンダの操作や簡単な空気圧制御回路の構成が簡単に可能。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

制御機器 TACエアバルブラインレバー形

制御機器 TACエアバルブラインレバー形

    制御機器TACエアバルブライン押ボタン形バルブ

    制御機器TACエアバルブライン押ボタン形バルブ

      手動弁 VLM15シリーズ 丸フラットボタンタイプ(底部配管)

      手動弁 VLM15シリーズ 丸フラットボタンタイプ(底部配管)

        手動弁 VLM15シリーズ 手押しタイプ(横向配管/スタンダードタイプ)

        手動弁 VLM15シリーズ 手押しタイプ(横向配管/スタンダードタイプ)

          手動弁 VLM100シリーズ カム揺動レバータイプ

          手動弁 VLM100シリーズ カム揺動レバータイプ

            手動弁 VLM100シリーズ プッシュボタンタイプ

            手動弁 VLM100シリーズ プッシュボタンタイプ

              手動弁 VLM23シリーズ 丸ノーズボタンタイプ

              手動弁 VLM23シリーズ 丸ノーズボタンタイプ

                手動弁 VLM25シリーズ セレクトボタンタイプ

                手動弁 VLM25シリーズ セレクトボタンタイプ

                  機械弁 VLM15シリーズ 単側ローラタイプ(底部配管)

                  機械弁 VLM15シリーズ 単側ローラタイプ(底部配管)

                    手動弁 VLM23シリーズ 大丸ボタンタイプ

                    手動弁 VLM23シリーズ 大丸ボタンタイプ

                      手動弁 VLM15シリーズ 大丸ボタンタイプ(横向配管/スタンダードタイプ)

                      手動弁 VLM15シリーズ 大丸ボタンタイプ(横向配管/スタンダードタイプ)

                        手動弁 VLM15シリーズ タッチタイプ(横向配管/スタンダードタイプ)

                        手動弁 VLM15シリーズ タッチタイプ(横向配管/スタンダードタイプ)

                          手動弁 VLM15シリーズ 丸フラットボタンタイプ(横向配管/フランジベース付)

                          手動弁 VLM15シリーズ 丸フラットボタンタイプ(横向配管/フランジベース付)

                            メーカー コガネイ コガネイ CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック) CHELIC(チェリック)
                            通常価格 3,157円 2,400円 3,325円 2,919円 6,781円 5,286円 5,490円 5,658円 3,326円 5,560円 3,190円 3,120円 3,395円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 7日目~   5日目~   在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            本体形状 ピン形 ブロック縦形 マイクロスイッチタイプ マイクロスイッチタイプ ピン形 ピン形 ブロック縦形 ブロック縦形 マイクロスイッチタイプ ブロック縦形 マイクロスイッチタイプ マイクロスイッチタイプ マイクロスイッチタイプ
                            配管ねじの呼び M5 M5 M5 1/8 M5 M5 1/8 1/4 M5 1/8 1/8 1/8 1/8
                            配管口の種類 M M M Rc M M Rc Rc M Rc Rc Rc Rc
                            配管の種類と方向 ダイレクト底面 ダイレクト側面 ダイレクト底面 ダイレクト側面 ダイレクト側面 ダイレクト側面 ダイレクト側面 ダイレクト側面 ダイレクト底面 ダイレクト側面 ダイレクト側面 ダイレクト側面 ダイレクト側面
                            取付方法 パネル取付 パネル取付 側面 側面 パネル取付 パネル取付 側面 側面 側面 側面 側面 側面 底面

                            制御機器 TACエアバルブラインレバー形のレビュー

                            評価 4.5 平均満足度:4.5 2件のレビュー
                            1. 星3
                              0%
                            2. 星2
                              0%
                            3. 星1
                              0%
                            ワークの位置合わせ時に使用しています
                            評価 5.0満足度:5.02024/02/09
                            ワークの位置合わせにエアシリンダを使用しています。ワークの位置合わせに手間取るとエアシリンダが1工程分往復するため、ワーク投入位置に戻るまでの時間のロスが発生していました。この商品をエアシリンダ側に入れることで工程の途中に目で見てエアシリンダを止めることができ、時間ロスがなくなりました。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            吸着する機器の継手として
                            評価 4.0満足度:4.02019/07/09
                            今まで使用実績があり、問題などがなかったので新規の機器に取り付けるために購入しました。長年利用していますが、安定して使うことができていて、お客様へ納品してもクレームなどで交換したことはありません。性能については問題はないと思います。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            よくあるご質問(FAQ)

                            Q レバー形バルブのバリエーションはありますか。
                            A
                            TACバルブは基本となるバルブに押しボタン等などを組み合わせて使用します。
