コガネイ

コガネイ

クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズ

クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常単価(税別)
4,502円
税込単価
4,952円

便利なクイック継手内蔵でコンパクトな設計のレギュレータ。【特長】・流体を減圧し...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

型番

RTL8-02-G 解除

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

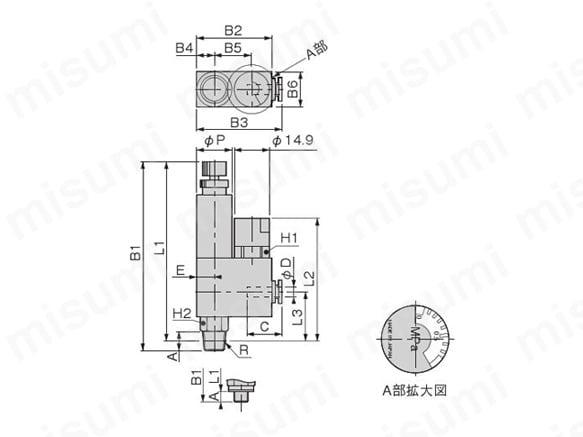

RTL-Gの寸法図（メートルねじ）

寸法図（メートルねじ）

製品仕様

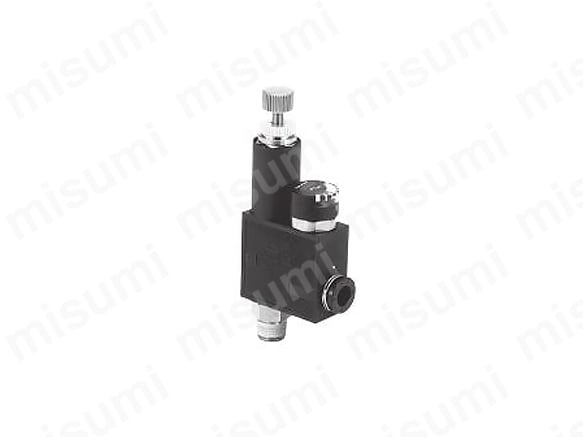

RTL-Gの外観

外観

規格表

型番チューブ外径
φD		RAB1B2B3B4B5B6
MAXMIN
RTL4-M5-G4M5×0.8360.656.624.827.45.813.715.1
RTL4-01-GR1/87.881.877.43236.27.815.815
RTL6-M5-G6M5×0.8360.656.624.827.85.813.715.1
RTL6-01-GR1/87.881.877.43236.87.815.815
RTL6-02-GR1/411.39085.735.139.99.917.719.1
RTL8-01-G8R1/87.881.877.43236.77.815.815
RTL8-02-GR1/411.39085.735.139.89.917.719.1
型番L1注L2注L3注CEφP対辺H1対辺H2質量（g）
MAXMIN
RTL4-M5-G57.653.642.811.8114.71114828
RTL4-01-G77.873.451.618.615.97.315.21255
RTL6-M5-G57.653.642.811.811.64.71114828
RTL6-01-G77.873.451.618.6177.315.21256
RTL6-02-G8479.757.322.88.719.1161684
RTL8-01-G77.873.451.618.618.17.315.2141256
RTL8-02-G8479.757.322.88.719.1121685

注：テーパーねじタイプのL1、L2、L3寸法はねじ込み後の参考寸法

開発秘話



お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数:
  1. 1
型番
供給側 接続種類
供給側 呼びサイズ
制御側 呼びサイズ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

RTL8-02-G

R
1/4
φ8

1個

4,502円( 4,952円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

便利なクイック継手内蔵でコンパクトな設計のレギュレータ。
【特長】
・流体を減圧し、継手より供給。
・便利なクイック継手内蔵でコンパクトな設計。
・圧力確認が容易な圧力計付きも用意。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

RTL8-02-Gで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズの型番RTL8-02-Gのページです。
型番RTL8-02-Gに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズ

クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズ

    ダイレクトマウント形圧力計付減圧弁 レギュレータ

    ダイレクトマウント形圧力計付減圧弁 レギュレータ

      レギュレータ　エルボ

      レギュレータ　エルボ

        ワンタッチ継手内蔵型圧力制御弁 プレッシャコントローラ エルボ

        ワンタッチ継手内蔵型圧力制御弁 プレッシャコントローラ エルボ

          フィルタ付減圧弁 1301シリーズ

          フィルタ付減圧弁 1301シリーズ

            パワーレデューサ エルボ TPLシリーズ

            パワーレデューサ エルボ TPLシリーズ

              エア用フィルター付減圧弁 Bタイプ

              エア用フィルター付減圧弁 Bタイプ

                エアーフィルター付減圧弁EA153SL

                エアーフィルター付減圧弁EA153SL

                  レギュレーター（エアーフィルター付）EA153SL

                  レギュレーター（エアーフィルター付）EA153SL

                    レギュレータ

                    レギュレータ

                      圧力制御弁 プレッシャコントローラ ストレート

                      圧力制御弁 プレッシャコントローラ ストレート

                        比例圧力制御バルブ VPPI

                        比例圧力制御バルブ VPPI

                          小形レギュレータRB500シリーズ

                          小形レギュレータRB500シリーズ
                            メーカー コガネイ 日本ピスコ ミスミ 日本ピスコ SMC コガネイ ミスミ エスコ エスコ CHELIC（チェリック） 日本ピスコ ＦＥＳＴＯ ＣＫＤ
                            通常価格 4,502円 4,059円～ 1,890円～ 1,622円～ 5,789円～ 1,772円～ 7,570円 7,020円～ 7,020円～ 2,467円～ 1,797円～ 96,886円～ -
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 6日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 1日目～   1日目   在庫品1日目～   当日出荷可能 6日目～   6日目   5日目～
                            レギュレータ/増圧弁 レギュレータ レギュレータ レギュレータ 圧力制御弁 レギュレータ レギュレータ その他 レギュレータ レギュレータ レギュレータ 圧力制御弁 レギュレータ レギュレータ
                            使用流体 空気 空気 圧縮空気 空気 空気 空気 圧縮空気 空気 空気 エア用 空気 空気 / ガス 空気
                            レギュレータ種類 標準 標準 標準 逆止弁付 フィルタレギュレータ 標準 標準 フィルタレギュレータ 標準 標準 逆止弁付 電空 標準
                            形状 ワンタッチ継手形エルボ 標準 エルボ ワンタッチ継手形エルボ 標準 ワンタッチ継手形エルボ 標準 標準 標準 標準 ワンタッチ継手形ストレート 標準 ワンタッチ継手形
                            制御側 接続種類 ワンタッチ Rc ワンタッチ ワンタッチ Rc ワンタッチ その他 Rc Rc Rc ワンタッチ G ワンタッチ

                            クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 圧力が調整する方向がわからない。
                            A
                            おねじ（コンプレッサ側一次圧）から継手（二次側）へエアを流す際、調圧が可能です。逆方向へ流すと調圧しません。（継手側からおねじ側）
