日東工器

キューブカプラプラグ PHB型（パネル取付用）

Name: キューブカプラ プラグ PHB型（パネル取付用）
Brand: 日東工器
SKU: 221000045712
Rating: 5 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 420円～ 584円特別価格

税込価格: 462円～ 642円特別価格

バルブ内蔵タイプとバルブレスタイプをラインアップ。小型・軽量の樹脂製タイプ。【...

詳細情報を確認する

環境対応：

RoHS非対応
特性・用途：

該当なし
種類：

標準
プラグ（おす）/ソケット（めす）：

プラグ(オス)
接続部の種類：

チューブ取付用
使用流体：

水 / 空気
本体材質：

ポリアセタール樹脂(POM)
シール材質：

ニトリルゴム(NBR)
最高使用圧力(MPa)：

1
使用温度範囲(℃)：

-20～60

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定20件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

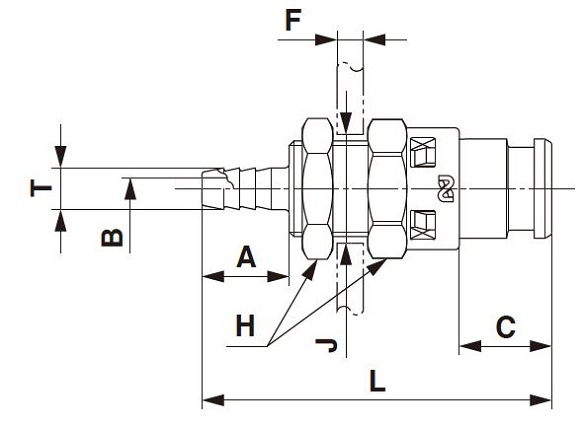

外形図

J：取付穴径：φ11.1（0～+0.3）

F：パネル厚さ：5mm以下

規格表

色	型番	相手側チューブサイズ（mm）	内蔵バルブ	質量（g）	寸法（mm）
色	型番	相手側チューブサイズ（mm）	内蔵バルブ	質量（g）	L	A	C	H	φT	φB
アイボリー	SPC-04PHB-IVR	内径φ4	○	5.9	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-04PHB-VL-IVR	内径φ4	-	5.4	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-06PHB-IVR	内径φ6	○	6.2	（45）	15	（10.5）	六角14	7	3.6
	SPC-06PHB-VL-IVR	内径φ6	-	5.7	（45）	15	（10.5）	六角14	7	3.6
青	SPC-04PHB-BLU	内径φ4	○	5.9	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-04PHB-VL-BLU	内径φ4	-	5.4	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-06PHB-BLU	内径φ6	○	6.2	（45）	15	（10.5）	六角14	7	3.6
	SPC-06PHB-VL-BLU	内径φ6	-	5.7	（45）	15	（10.5）	六角14	7	3.6
黄	SPC-04PHB-YEL	内径φ4	○	5.9	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-04PHB-VL-YEL	内径φ4	-	5.4	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-06PHB-YEL	内径φ6	○	6.2	（45）	15	（10.5）	六角14	7	3.6
	SPC-06PHB-VL-YEL	内径φ6	-	5.7	（45）	15	（10.5）	六角14	7	3.6
ピンク	SPC-04PHB-PNK	内径φ4	○	5.9	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-04PHB-VL-PNK	内径φ4	-	5.4	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-06PHB-PNK	内径φ6	○	6.2	（45）	15	（10.5）	六角14	7	3.6
	SPC-06PHB-VL-PNK	内径φ6	-	5.7	（45）	15	（10.5）	六角14	7	3.6
緑	SPC-04PHB-GRN	内径φ4	○	5.9	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-04PHB-VL-GRN	内径φ4	-	5.4	（40）	10	（10.5）	六角14	4.8	2.5
	SPC-06PHB-GRN	内径φ6	○	6.2	（45）	15	（10.5）	六角14	7	3.6
	SPC-06PHB-VL-GRN	内径φ6	-	5.7	（45）	15	（10.5）	六角14	7	3.6

製品仕様

本体材質	ポリアセタール樹脂（POM）
取付サイズ	チューブ内径φ4・φ6
最高使用圧力 MPa｛kgf/cm²｝	1.0｛10｝
耐圧力 MPa｛kgf/cm²｝	1.5｛15｝

-	シール材質	表示記号	使用温度範囲	備考
シール材質使用温度範囲	ニトリルゴム	NBR（SG）	-20～+60℃	標準材質

注）使用可能な温度範囲は、使用条件によって異なります。

真空用途適合性

53.0kPa｛400mmHg｝

ソケット単体時	プラグ単体時	接続時
-	-	使用可能

使用例

※画像はシリーズの代表例を記載しています。

商品特長詳細

組み合わせ表

-		プラグ
バルブ		（有）	（無）
ソケット	（有）	両路開閉	組み合わせ不可
ソケット	（無）	片路開閉	両路開放

製品仕様

流体の流れ：流体はソケット側・プラグ側のどちらからでも流せる。
互換性：ソケットとプラグは、取り付け形状にかかわらず接続できる。

※バルブ内蔵タイプのソケットとバルブレスタイプのプラグは接続できません。

注意・禁止事項

※ キューブカプラのソケットと接続できます。
※ ソケットとプラグの分離時にバルブレス側配管から流体が流出します。使用流体が水の場合はご注意ください。
※ ご使用前に、カタログの「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
※ 詳しい仕様はカタログをご覧ください。
※ カタログ最終頁の「カプラ使用上のお願い」をご確認願います。
※ 型番欄には材質の記号も表記しております。

型番リスト

表示件数:

型番	バルブ構造	相手側チューブ内径(mm)	バルブの有無	色	バルブ構造詳細	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SPC-04PHB-BLU POM	-	4	あり	青	両路開閉/片路開閉	20個	430円( 473円 )	9日目
SPC-04PHB-GRN POM	-	4	あり	緑	両路開閉/片路開閉	20個	430円( 473円 )	9日目
SPC-04PHB-PNK POM	-	4	あり	ピンク	両路開閉/片路開閉	20個	430円( 473円 )	9日目
SPC-04PHB-POM-NBR	-	4	あり	アイボリー	両路開閉/片路開閉	1個	552円 500円 ( 550円 )	在庫品1日目当日出荷可能
SPC-04PHB-VL-BLU POM	両路開放型	4	なし	青	-	20個	420円( 462円 )	9日目
SPC-04PHB-VL-GRN POM	両路開放型	4	なし	緑	-	20個	420円( 462円 )	9日目
SPC-04PHB-VL-PNK POM	両路開放型	4	なし	ピンク	-	20個	420円( 462円 )	9日目
SPC-04PHB-VL-POM-NBR	両路開放型	4	なし	アイボリー	-	1個	538円( 592円 )	在庫品1日目当日出荷可能
SPC-04PHB-VL-YEL POM	両路開放型	4	なし	黄	-	20個	420円( 462円 )	9日目
SPC-04PHB-YEL POM	-	4	あり	黄	両路開閉/片路開閉	20個	430円( 473円 )	9日目
SPC-06PHB-BLU POM	-	6	あり	青	両路開閉/片路開閉	20個	430円( 473円 )	9日目
SPC-06PHB-GRN POM	-	6	あり	緑	両路開閉/片路開閉	20個	430円( 473円 )	9日目
SPC-06PHB-PNK POM	-	6	あり	ピンク	両路開閉/片路開閉	20個	430円( 473円 )	9日目
SPC-06PHB-POM-NBR	-	6	あり	アイボリー	両路開閉/片路開閉	1個	584円 500円 ( 550円 )	在庫品1日目当日出荷可能
SPC-06PHB-VL-BLU POM	両路開放型	6	なし	青	-	20個	420円( 462円 )	9日目
SPC-06PHB-VL-GRN POM	両路開放型	6	なし	緑	-	20個	420円( 462円 )	9日目
SPC-06PHB-VL-PNK POM	両路開放型	6	なし	ピンク	-	20個	420円( 462円 )	9日目
SPC-06PHB-VL-POM-NBR	両路開放型	6	なし	アイボリー	-	1個	516円 500円 ( 550円 )	在庫品1日目当日出荷可能
SPC-06PHB-VL-YEL POM	両路開放型	6	なし	黄	-	20個	420円( 462円 )	9日目
SPC-06PHB-YEL POM	-	6	あり	黄	両路開閉/片路開閉	20個	430円( 473円 )	9日目

詳細情報

基本情報

基本情報

バルブ内蔵タイプとバルブレスタイプをラインアップ。小型・軽量の樹脂製タイプ。
【特長】
・全5色のカラーバリエーション
・コンパクト設計で省スペースに対応
・押し込むだけで接続可能、分離もボタン操作でワンタッチ
【用途】
・理化学機器から飲料機器・半導体製造機器まで対応
・チューブ取り付け用

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品キューブカプラプラグ PHB型（パネル取付用）	キューブカプラソケット SM型（めねじ取付用）	キューブカプラプラグ PM型（めねじ取付用）	キューブカプラソケット SH型（チューブ取付用）	キューブカプラプラグ PH型（チューブ取付用）	マイクロカプラステンレスソケット SHB型（パネル取付用）	ミニコック鋼鉄酸素用 PHB型	スーパーカプラ SCB型ソケット（チューブフィッター付/パネル取付用）	樹脂継手プラグホース取付用	樹脂継手ソケットホース取付用	ミニコック鋼鉄燃料ガス用 PHB型	マイクロカプラ真ちゅうソケット SCB型（チューブフィッター付きパネル取付用）	ミニカプラ真ちゅう酸素用 PHB型（逆流防止タイプゴムホース取付用）
メーカー	日東工器	日東工器	日東工器	日東工器	日東工器	日東工器	日東工器	日東工器	トラスコ中山	トラスコ中山	日東工器	日東工器	日東工器
通常価格	420円～	710円～	340円～	710円～	340円～	3,797円	981円	1,569円～	157円～	954円～	1,076円	2,004円～	863円
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	9日目	在庫品1日目当日出荷可能	1日目～	1日目～	9日目	在庫品1日目当日出荷可能	9日目
環境対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応	-	-	-	-	-	-	-	-
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	-	-	-	-	-	-	-	-
種類	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準
プラグ（おす）/ソケット（めす）	プラグ(オス)	ソケット(メス)	プラグ(オス)	ソケット(メス)	プラグ(オス)	ソケット(メス)	プラグ(オス)	ソケット(メス)	プラグ(オス)	ソケット(メス)	プラグ(オス)	ソケット(メス)	プラグ(オス)
接続部の種類	チューブ取付用	めねじ取付用	めねじ取付用	チューブ取付用	チューブ取付用	チューブ取付用	ホース取付用	チューブフィッタ付	ホース取付用	ナット締込タイプ	ホース取付用	チューブフィッタ付	ホース取付用

back next

キューブカプラプラグ PHB型（パネル取付用）のレビュー

評価 5.0 平均満足度：5.0 1件のレビュー

星５

100%
星４

0%
星３

0%
星２

0%
星１

0%

レビューを書く

送液チューブの付け替え用

評価 5.0満足度：5.02019/05/28

薬液チューブの付け替え用途で使用しています。
バルブ有り無しをオス・メス両方共選べるので重宝しています。

つけ外し時の液だれもほとんどありません。

4φのチューブにも対応していると最高でした。
