日東工器

日東工器

ゼロスピルカプラ 真ちゅう EPDM プラグ

ゼロスピルカプラ 真ちゅう EPDM プラグ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
7,611円
税込単価
8,372円

ゼロスピルカプラのプラグ おねじ取付用。【特長】・環境に配慮した液だれ低減カプ...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

ZEL-6P-BRS-EPDM 解除

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

中圧用 ゼロスピルカプラ プラグ おねじ取付用の寸法図

製品仕様

ZEL-8P型の外観

※写真はステンレス製ZEL-8P型です。真ちゅう製も形状は同じです。

仕様

取付ねじサイズRc 1/4・Rc 3/8・Rc 1/2・Rc 3/4・Rc 1
耐圧力 MPa｛kgf/cm2｝5.3｛54｝
-シール材質表示記号使用温度範囲備考
シール材質使用温度範囲エチレンプロピレンゴムEPDM （EPT）-40～+150℃標準材質

推奨最大締め付けトルク

単位：N・m（kgf・cm）

取付ねじサイズRc 1/4Rc 3/8Rc 1/2Rc 3/4Rc 1
トルク値真ちゅう9｛92｝12｛122｝30｛306｝50｛510｝65｛663｝

規格表

型番相手側取付ねじサイズ質量 （g）寸法（mm）
真ちゅうステンレス鋼LCφDHT
ZEL-2PR 1/434323926.119六角17Rc 1/4
ZEL-3PR 3/8676344.53225六角23Rc 3/8
ZEL-4PR 1/211710952.536.832六角29Rc 1/2
ZEL-6PR 3/426424868.54839.5六角36Rc 3/4
ZEL-8PR 135933976.55646六角42Rc 1

商品特長詳細

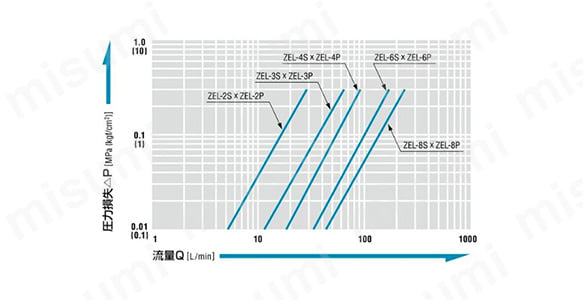

流量-圧力損失特性図

測定条件

  • 流体名：水
  • 温度：25～27℃
流量-圧力損失特性図 （測定条件）流体名：水・温度：25～27℃

流体の流れ方向

流体はソケット側・プラグ側のどちらからでも流せる

流体はソケット側・プラグ側のどちらからでも流せる

注意・禁止事項

※ご使用前に、カタログの「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。

型番リスト

表示件数:
  1. 1
型番
ねじの呼び(inch)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

ZEL-6P-BRS-EPDM

3/4

1個

7,611円( 8,372円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

ゼロスピルカプラのプラグ おねじ取付用。
【特長】
・環境に配慮した液だれ低減カプラ。
・プラグ・ソケットの接続は、押し込むだけのワンタッチ接続で簡単・確実に接続。
・「液だれ低減バルブ構造」で接続・分離時の空気混入量と液だれ量を大幅低減。
・ドライ状態でもバルブの作動がスムーズで、作動不全が軽減。
・自動開閉バルブを内蔵、分離時に流体の流出を防止。取り扱いも容易。
・適用流体：水、作動油、薬品、空気、ガス。
・バルブ構造：両路開閉型。
・最高使用圧力：3.5MPa。

カタログ



類似品

類似品をすべて見る

閉じる

ZEL-6P-BRS-EPDMで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ゼロスピルカプラ 真ちゅう EPDM プラグの型番ZEL-6P-BRS-EPDMのページです。
型番ZEL-6P-BRS-EPDMに関する仕様情報を記載しております。
