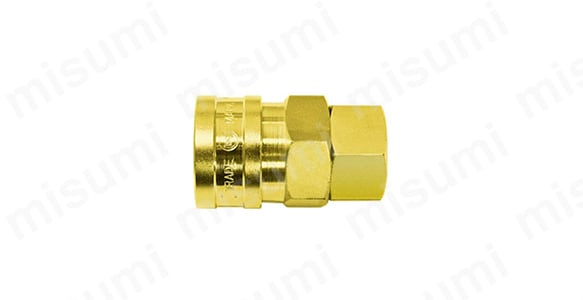

ハイカプラ大口径 真ちゅう FKM SF型（おねじ取付用）
- 当日出荷可能
- 通常単価(税別)
- 5,211円
- 税込単価
- 5,732円
優れた耐久性と環境特性の低圧用ソケット。【特長】・分離時のプラグ側の流体流出に...
-
- 種類：
- 標準
-
- プラグ（おす）/ソケット（めす）：
- ソケット(メス)
-
- 接続部の種類：
- おねじ取付用
-
- 使用流体：
- 水 / 空気
-
- 本体材質：
- 真ちゅう
-
- ねじの種類：
- Rc（管用テーパめねじ）
-
- バルブ構造：
- 片路開閉型
-
- シール材質：
- ふっ素ゴム(FKM)
-
- 使用温度範囲(℃)：
- -20::180
-
- 使用圧力範囲(MPa)：
- 0::1
指定中 の仕様・寸法情報
商品情報
外形図
製品仕様
※画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。
| 取付サイズ | ねじ用 | R1/2、R3/4、R1 |
|---|---|---|
| 最高使用圧力 MPa｛kgf/cm2｝ | 1.0｛10｝ | |
| 耐圧力 MPa｛kgf/cm2｝ | 1.5｛15｝ | |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ふっ素ゴム | FKM（X-100） | -20～+180℃ | 標準材質 |
推奨最大締付トルク
N・m｛kgf・cm｝
| 取付ねじサイズ | R1/2 | R3/4 | R1 | |
|---|---|---|---|---|
| トルク値 | 真ちゅう | 30｛306｝ | 50｛510｝ | 65｛663｝ |
互換性
- 1.10型・17型・20型・30型・40型は取付形状に関係なくソケットとプラグに接続可能。
- 2.400型・600型・800型は取付形状に関係なくソケットとプラグに接続可能。ただし、1と2の接続はできない。
- 3.ハイカプラシリーズ、ナットカプラシリーズの各製品と接続可能。
最小断面積
単位：mm2
| ソケット | プラグ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 400PH | 600PH | 800PH | 400PM | 600PM | 800PM | 400PF | 600PF | 800PF | |
| 400SF | 64 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 |
| 600SF | 64 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 |
| 800SF | 64 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 |
規格表
| 型番 | 相手側取付ねじサイズ | 本体材質・質量（g） | 寸法（mm） | |||
|---|---|---|---|---|---|---|
| 真ちゅう | L | φD | H | T | ||
| 400SF | R 1/2 | 233 | （57） | 35 | 六角29 | Rc 1/2 |
| 600SF | R 3/4 | 277 | （61） | 35 | 六角35 | Rc 3/4 |
| 800SF | R 1 | 361 | （68） | 35 | 六角41 | Rc 1 |
使用例
用途例

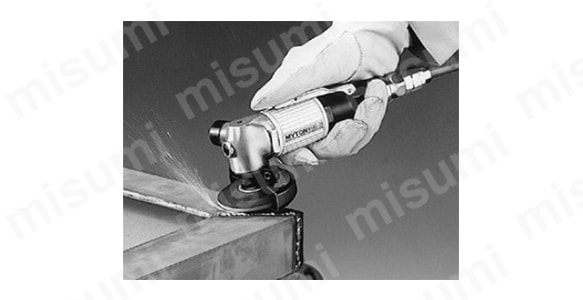

空気工具での使用に

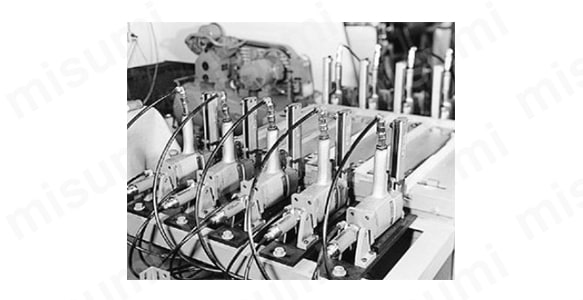

木工自動組立機での使用に
注意・禁止事項
注意・禁止事項
- 詳しい仕様はカタログをご覧ください。
- 型番欄には材質の記号も表記しております。
- カタログ最終頁の「カプラ使用上のお願い」をご確認願います。
- 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
Loading...
詳細情報
基本情報
優れた耐久性と環境特性の低圧用ソケット。
【特長】
・分離時のプラグ側の流体流出に注意。
・耐摩耗・耐久性に優れている。
・流体はソケット側からプラグ側に流す。
・単体時および接続時ともに真空用途には使用不可。
・シール材質：ふっ素ゴム（FKM）。
【用途】
・工場内空気配管や水配管のホース接続用に。
Loading...
類似品
600SF-BRS-FKMで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ハイカプラ大口径 真ちゅう FKM SF型（おねじ取付用）の型番600SF-BRS-FKMのページです。
型番600SF-BRS-FKMに関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
ハイカプラ大口径 真ちゅう FKM SF型（おねじ取付用）のレビュー
この商品のバリエーション
| 型番 |
|---|
| 400SF-BRS-FKM |
| 800SF-BRS-FKM |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | ねじの呼び(inch) |
|---|---|---|---|---|---|
4,728円 ( 5,201円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 1/2 | |
5,724円 ( 6,296円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 1 |
