レバーロックカプラ 樹脂 プラグ LA型（おねじ取付用）
- 通常単価(税別)
- 1,862円
- 税込単価
- 2,048円
軽いレバー操作で液体・気体・粉体を搬送が可能な低圧用樹脂製レバーロックカプラ。...
-
- 種類：
- 標準
-
- プラグ（おす）/ソケット（めす）：
- プラグ(オス)
-
- 接続部の種類：
- おねじ取付用
-
- 使用流体：
- 水 / 空気 / 粉体
-
- 本体材質：
- ポリプロピレン(PP)
-
- ねじの種類：
- Rc（管用テーパめねじ）
-
- バルブ構造：
- 両路開放型
-
- シール材質：
- なし
指定中 の仕様・寸法情報
商品情報

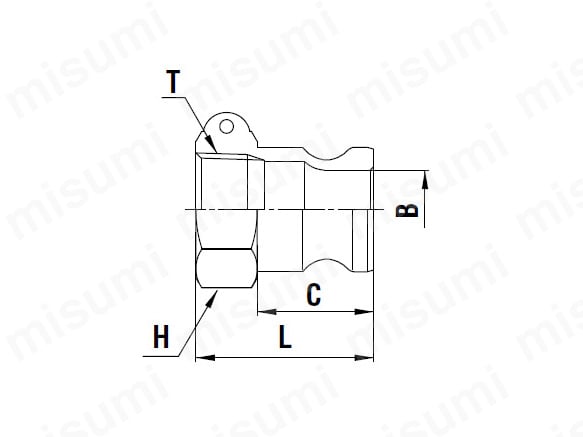

外形図
製品仕様
- 本体材質（材質記号）：ポリプロピレン（PP）
| 取付サイズ（ねじの呼び） | 3/4・1・1 1/2 | 2・3 |
|---|---|---|
| 最高使用圧力※ MPa｛kgf/cm2｝ | 0.5｛5｝ | 0.2｛2｝ |
| 耐圧力※ MPa｛kgf/cm2｝ | 0.7｛7｝ | 0.35｛3.5｝ |
※+20℃時における圧力値。温度が高くなるにつれ圧力値は低下します。
| - | シール材質 | 表示記号 | 使用温度範囲 |
|---|---|---|---|
| 標準シール材質 使用温度範囲 | ニトリルゴム | NBR（SG） | 5～50℃ |
製品仕様
- 低圧用
- 流体はソケット側・プラグ側のどちらからでも流せる。
- 同じサイズであれば、プラグとソケットは取付形状にかかわらず接続できる。接続寸法がA-A-59326に準拠している製品と接続可能。
- 単体時および接続時ともに真空用途には使用不可。
規格表
| 型番 | 相手側取付ねじサイズ | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| L | C | H | φB | T | |||
| LA-6TPF | R 3/4 | 19 | 42 | （26） | 六角34 | 21 | Rc 3/4 |
| LA-8TPF | R 1 | 27 | 59 | （34） | 六角43 | 22 | Rc 1 |
| LA-12TPF | R 1 1/2 | 65 | 67 | （42） | スプライン65 | 37 | Rc 1 1/2 |
| LA-16TPF | R 2 | 102 | 74 | （48） | スプライン78 | 42.5 | Rc 2 |
| LA-24TPF | R 3 | 211 | 90 | （52.5） | スプライン108 | 72 | Rc 3 |
注意・禁止事項
注意・禁止事項
- ※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ※ 詳しい仕様はカタログをご覧ください。
- ※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
- ※ 型番欄には材質の記号も表記しております。
型番リスト
Loading...
詳細情報
基本情報
軽いレバー操作で液体・気体・粉体を搬送が可能な低圧用樹脂製レバーロックカプラ。
・豊富な本体材質・サイズ・取り付け形状。
【特長】
・液体・気体・粉体の搬送に、幅広く使用できます。
・端面シール構造なので内面に凹凸が少なく、スムーズな流体搬送を実現。
・"特殊リップパッキン"を採用（3/4"・1"、シリコーンゴム、FEP被覆ゴムは除く）し、レバー操作荷重を低減しています。
・接続寸法は米軍規格A-A-59326に準拠しています。
・幅広い用途に対応できるよう各種の本体材質、サイズ、取り付け形状を標準化しています。
【用途】
・おねじ取り付け用。
LA-6TPF-PLAで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
レバーロックカプラ 樹脂 プラグ LA型（おねじ取付用）の型番LA-6TPF-PLAのページです。
型番LA-6TPF-PLAに関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
レバーロックカプラ 樹脂 プラグ LA型（おねじ取付用）のレビュー
この商品のバリエーション
| 型番 |
|---|
| LA-12TPF-PLA |
| LA-16TPF-PLA |
| LA-24TPF-PLA |
| LA-8TPF-PLA |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | ねじの呼び(inch) | 使用圧力範囲 (MPa) | 相手側取付けねじサイズ |
|---|---|---|---|---|---|---|---|
1,824円 ( 2,006円 ) | 1個 | - | 7日目 | 1 1/2 | 0～0.5 | R 1 1/2 | |
2,547円 ( 2,802円 ) | 1個 | - | 7日目 | 2 | 0～0.2 | R 2 | |
5,057円 ( 5,563円 ) | 1個 | - | 7日目 | 3 | 0～0.2 | R 3 | |
1,906円 ( 2,097円 ) | 1個 | - | 14日目 | 1 | 0～0.5 | R 1 |
