協育歯車工業（KG）

協育歯車工業（KG）

平歯車 モジュール0.5 C3604タイプ

平歯車 モジュール0.5 C3604タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 3.5平均満足度3.5 この商品のレビューをみる（2件）
通常価格(税別)
625円 ～ 1,597円  特別価格
税込価格
688円 ～ 1,757円  特別価格

モジュール0.5、圧力角20°（並歯）で材質がC3713P快削黄銅板、C360...

詳細情報を確認する

  • モジュール：
    0.5
  • 歯幅(mm)：
    2
  • 形状：
    B形
  • 軸穴形状：
    丸穴+タップ
  • 軸穴径(mm)：
    3
  • 材質：
    C3604/C3713
  • 表面処理：
    なし
  • 熱処理：
    なし
  • 歯研：
    なし
  • バックラッシ：
    あり
  • 精度(（旧)JIS)：
    9～10級相当
  • 軸穴公差：
    H8
  • ベアリング：
    なし
  • 軸穴仕様：
    標準軸穴品
  • 軸穴仕上げ：
    丸穴+タップ穴
  • 下穴品・完成品：
    完成品

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定22件の候補があります。

Loading...

商品情報

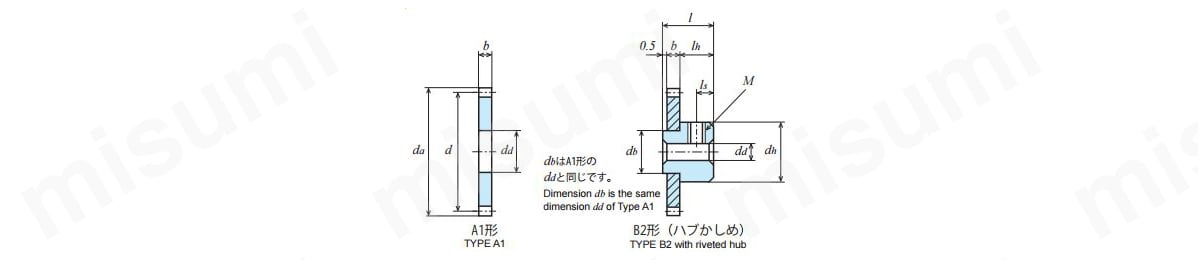

外形図

C3713P 快削黄銅板、C3604B 快削黄銅棒

平歯車 m0.5 C3604タイプの外形図

平歯車 m0.5 C3604タイプ

規格表

単位：mm

型番
Catalogue Number		歯　数
Number
of Teeth
z		基準円
直　径
Reference
Diameter
d		歯先円
直　径
Tip
Diameter
da		形
Type		歯　幅
Face
Width
b		穴　径
Bore
Diameter
dd(H8)		ハ　ブ
外　径
Hub
Diameter
dh		ハ　ブ
長　さ
Hub
Projection
lh		全　長
Overall
Length
l		ね　じ
Set Screw		重　量
Weight
W(g)
Mls
S50B40A-020840φ20φ21A12φ8--2--4.5
S50B40B+020340φ20φ21B22φ3φ1057.5M32.58.1
S50B42A-020842φ21φ22A12φ8--2--5.0
S50B42B+020342φ21φ22B22φ3φ1057.5M32.58.6
S50B45A-020845φ22.5φ23.5A12φ8--2--5.9
S50B45B+020345φ22.5φ23.5B22φ3φ1057.5M32.59.5
S50B48A-020848φ24φ25A12φ8--2--6.8
S50B48B+020348φ24φ25B22φ3φ1057.5M32.510.4
S50B50A-020850φ25φ26A12φ8--2--7.5
S50B50B+020350φ25φ26B22φ3φ1057.5M32.511.1
S50B55A-020855φ27.5φ28.5A12φ8--2--9.2
S50B55B+020355φ27.5φ28.5B22φ3φ1057.5M32.512.8
S50B56A-020856φ28φ29A12φ8--2--9.6
S50B56B+020356φ28φ29B22φ3φ1057.5M32.513.2
S50B58A-020858φ29φ30A12φ8--2--10.4
S50B58B+020358φ29φ30B22φ3φ1057.5M32.514.0
S50B60A-020860φ30φ31A12φ8--2--11.2
S50B60B+020360φ30φ31B22φ3φ1057.5M32.514.8
S50B62A-020862φ31φ32A12φ8--2--12
S50B62B+020362φ31φ32B22φ3φ1057.5M32.515.6
S50B64A-020864φ32φ33A12φ8--2--12.8
S50B64B+020364φ32φ33B22φ3φ1057.5M32.516.4
S50B65A-020865φ32.5φ33.5A12φ8--2--12.3
S50B65B+020365φ32.5φ33.5B22φ3φ1057.5M32.516.8
S50B68A-020868φ34φ35A12φ8--2--14.6
S50B68B+020368φ34φ35B22φ3φ1057.5M32.518.2
S50B70A-020870φ35φ36A12φ8--2--15.5
S50B70B+020370φ35φ36B22φ3φ1057.5M32.519.1
S50B72A-020872φ36φ37A12φ8--2--16.5
S50B72B+020372φ36φ37B22φ3φ1057.5M32.520
S50B75A-020875φ37.5φ38.5A12φ8--2--17.9
S50B75B+020375φ37.5φ38.5B22φ3φ1057.5M32.521.5
S50B80A-020880φ40φ41A12φ8--2--20.5
S50B80B+020380φ40φ41B22φ3φ1057.5M32.524.1
S50B84A-020884φ42φ43A12φ8--2--22.7
S50B84B+020384φ42φ43B22φ3φ1057.5M32.526.3
S50B85A-020885φ42.5φ43.5A12φ8--2--23.3
S50B85B+020385φ42.5φ43.5B22φ3φ1057.5M32.526.9
S50B90A-020890φ45φ46A12φ8--2--26.2
S50B90B+020390φ45φ46B22φ3φ1057.5M32.529.8
S50B95A-020895φ47.5φ48.5A12φ8--2--29.3
S50B95B+020395φ47.5φ48.5B22φ3φ1057.5M32.532.9
S50B100A-0212100φ50φ51A12φ12--2--32.5
S50B100B+0203100φ50φ51B22φ3φ1579.5M33.536.1
S50B105A-0212105φ52.5φ53.5A12φ12--2--36
S50B105B+0203105φ52.5φ53.5B22φ3φ1579.5M33.539.5
S50B110A-0212110φ55φ56A12φ12--2--39.5
S50B110B+0203110φ55φ56B22φ3φ1579.5M33.543.1

※A1 形の穴径はプレスの抜き放しですので（H8）の公差仕上げになっておりません。
※セットスクリューは付いておりません。

型番リスト

表示件数:
  1. 1
型番
歯数(T)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
10

1個

668円( 735円 )

在庫品1日目

当日出荷可能

42
10

1個

732円( 805円 )

在庫品1日目

当日出荷可能

45
10

1個

730円

292円

( 321円 )

在庫品1日目

当日出荷可能

50
10

1個

786円( 865円 )

4日目

55
10

1個

758円( 834円 )

3日目

56
10

1個

845円

507円

( 558円 )

在庫品1日目

当日出荷可能

58
10

1個

788円( 867円 )

3日目

60
10

1個

804円( 884円 )

在庫品1日目

当日出荷可能

62
10

1個

625円

187円

( 206円 )

在庫品1日目

当日出荷可能

64
10

1個

838円

335円

( 369円 )

在庫品1日目

当日出荷可能

65
10

1個

878円( 966円 )

3日目

68
10

1個

878円( 966円 )

3日目

70
10

1個

941円

564円

( 620円 )

在庫品1日目

当日出荷可能

72
10

1個

1,040円

728円

( 801円 )

在庫品1日目

当日出荷可能

75
10

1個

978円( 1,076円 )

在庫品1日目

当日出荷可能

80
10

1個

998円

598円

( 658円 )

在庫品1日目

当日出荷可能

84
10

1個

1,072円( 1,179円 )

3日目

85
10

1個

1,006円( 1,107円 )

3日目

90
10

1個

1,097円( 1,207円 )

在庫品1日目

当日出荷可能

95
10

1個

1,197円( 1,317円 )

3日目

100
10

1個

1,397円( 1,537円 )

在庫品1日目

当日出荷可能

105
10

1個

1,597円( 1,757円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

モジュール0.5、圧力角20°（並歯）で材質がC3713P快削黄銅板、C3604B快削黄銅棒の平歯車。
【特長】
・歯車精度等級は、JIS B 1702-1（ISO） 9～10級。
・形状は、B1：片ハブ付き。
・セットスクリューは付いておりません。
・軸締結がすぐ可能な、ねじ穴付きです。
【用途】
・装置の動力伝達・駆動・搬送部分。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
