並幅(軽荷重用)と広幅(重荷重用)があり、用途に応じて選べる平歯車。【特長】・...
型番
未確定751件の候補があります。
Loading...

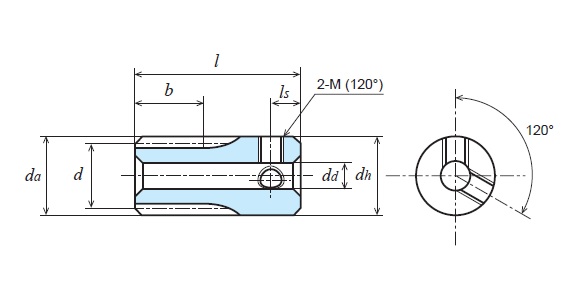

K2形

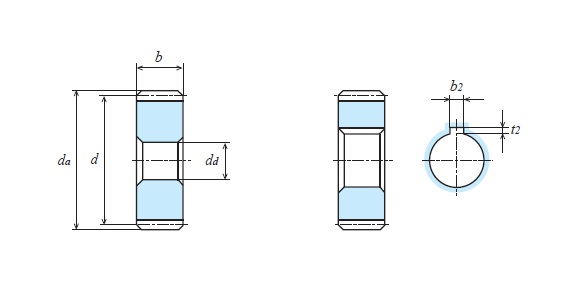

A1形

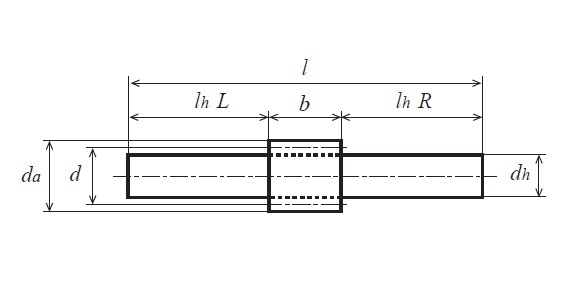

L1形

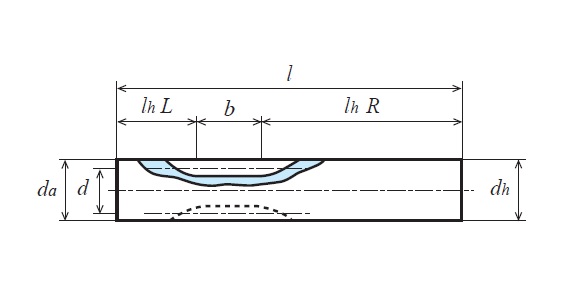

L2形

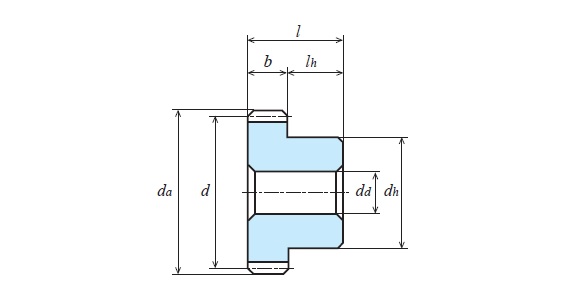

B1形【-】

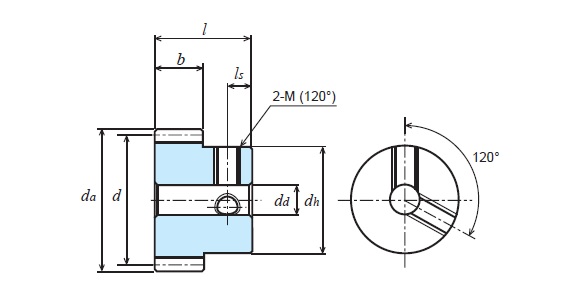

B1形【*】
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2-M(120°) | ls | ||||||||||||
S1S8L-1210F | 8 | 【転位】 | Φ10.64 | L2 | 12 | - | Φ10.64 | L16 R32 | 60 | - | - | - | 39.5 |
S1S10L-1208 | 10 | 【転位】 | Φ12.66 | L1 | 12 | - | Φ8(h9) | L16 R32 | 60 | - | - | - | 27.9 |
S1S10L-1212F | 10 | 【転位】 | Φ12.66 | L2 | 12 | - | Φ12.66 | L16 R32 | 60 | - | - | - | 56.4 |
S1S12K*1206 | 12 | Φ12 | Φ14 | K2 | 12 | Φ6(H8) | Φ14 | 18 | 30 | - | 2-M4 | 5 | 25.1 |
S1S13K*1206 | 13 | Φ13 | Φ15 | K2 | 12 | Φ6(H8) | Φ15 | 18 | 30 | - | 2-M4 | 5 | 30.1 |
S1S14A-0805F | 14 | Φ14 | Φ16 | A1 | 8 | Φ5 | - | - | 8 | - | - | - | 8.4 |
S1S14A-0806 | 14 | Φ14 | Φ16 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 7.9 |
S1S14A-1206 | 14 | Φ14 | Φ16 | A1 | 12 | Φ6 | - | - | 12 | - | - | - | 11.8 |
S1S14B-0805 | 14 | Φ14 | Φ16 | B1 | 8 | Φ5(H8) | Φ11 | 8 | 16 | - | - | - | 13.0 |
S1S14K*0806 | 14 | Φ14 | Φ16 | K2 | 8 | Φ6(H8) | Φ16 | 17 | 25 | - | 2-M4 | 4 | 30.1 |
S1S14K*1206 | 14 | Φ14 | Φ16 | K2 | 12 | Φ6(H8) | Φ16 | 18 | 30 | - | 2-M5 | 5 | 35.0 |
S1S15A-0805F | 15 | Φ15 | Φ17 | A1 | 8 | Φ5 | - | - | 8 | - | - | - | 9.9 |
S1S15A-0806 | 15 | Φ15 | Φ17 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 9.3 |
S1S15A-1206 | 15 | Φ15 | Φ17 | A1 | 12 | Φ6 | - | - | 12 | - | - | - | 14.0 |
S1S15B-0805 | 15 | Φ15 | Φ17 | B1 | 8 | Φ5(H8) | Φ12 | 8 | 16 | - | - | - | 15.7 |
S1S15B-1005 | 15 | Φ15 | Φ17 | B1 | 10 | Φ5(H8) | Φ12 | 10 | 20 | - | - | - | 19.68 |
S1S15K*0806 | 15 | Φ15 | Φ17 | K2 | 8 | Φ6(H8) | Φ17 | 17 | 25 | - | 2-M4 | 4 | 35.0 |
S1S15K*1206 | 15 | Φ15 | Φ17 | K2 | 12 | Φ6(H8) | Φ17 | 18 | 30 | - | 2-M5 | 5 | 40.7 |
S1S16A-0805F | 16 | Φ16 | Φ18 | A1 | 8 | Φ5 | - | - | 8 | - | - | - | 11.4 |
S1S16A-0806 | 16 | Φ16 | Φ18 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 10.9 |
S1S16A-1208 | 16 | Φ16 | Φ18 | A1 | 12 | Φ8 | - | - | 12 | - | - | - | 14.2 |
S1S16B-0805 | 16 | Φ16 | Φ18 | B1 | 8 | Φ5(H8) | Φ13 | 8 | 16 | - | - | - | 18.5 |
S1S16B-1005 | 16 | Φ16 | Φ18 | B1 | 10 | Φ5(H8) | Φ13 | 10 | 20 | - | - | - | 23.13 |
S1S16K*0806 | 16 | Φ16 | Φ18 | K2 | 8 | Φ6(H8) | Φ18 | 17 | 25 | - | 2-M4 | 4 | 40.0 |
S1S16K*0808 | 16 | Φ16 | Φ18 | K2 | 8 | Φ8(H8) | Φ18 | 17 | 25 | - | 2-M4 | 4 | 35.9 |
S1S16K*1208 | 16 | Φ16 | Φ18 | K2 | 12 | Φ8(H8) | Φ18 | 18 | 30 | - | 2-M5 | 5 | 41.8 |
S1S17A-0805F | 17 | Φ17 | Φ19 | A1 | 8 | Φ5 | - | - | 8 | - | - | - | 13.0 |
S1S17B-0805 | 17 | Φ17 | Φ19 | B1 | 8 | Φ5(H8) | Φ14 | 8 | 16 | - | - | - | 21.5 |
S1S17K*0808 | 17 | Φ17 | Φ19 | K2 | 8 | Φ8(H8) | Φ19 | 17 | 25 | - | 2-M4 | 4 | 41.3 |
S1S17K*1208 | 17 | Φ17 | Φ19 | K2 | 12 | Φ8(H8) | Φ19 | 18 | 30 | - | 2-M5 | 5 | 48.2 |
S1S18A-0805F | 18 | Φ18 | Φ20 | A1 | 8 | Φ5 | - | - | 8 | - | - | - | 14.8 |
S1S18A-0806 | 18 | Φ18 | Φ20 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 14.2 |
S1S18A-1208 | 18 | Φ18 | Φ20 | A1 | 12 | Φ8 | - | - | 12 | - | - | - | 19.2 |
S1S18B*0806 | 18 | Φ18 | Φ20 | B1 | 8 | Φ6 | Φ14 | 8 | 16 | - | 2-M4 | 4 | 21.5 |
S1S18B-1006 | 18 | Φ18 | Φ20 | B1 | 10 | Φ6(H8) | Φ15 | 10 | 20 | - | - | - | 29.43 |
S1S18B*1008 | 18 | Φ18 | Φ20 | B1 | 10 | Φ8 | Φ15 | 10 | 20 | - | 2-M5 | 5 | 25.1 |
S1S18K*1208 | 18 | Φ18 | Φ20 | K2 | 12 | Φ8(H8) | Φ20 | 18 | 30 | - | 2-M4 | 4 | 55.6 |
S1S19A-0806F | 19 | Φ19 | Φ21 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 16.0 |
S1S19A-1208F | 19 | Φ19 | Φ21 | A1 | 12 | Φ8 | - | - | 12 | - | - | - | 22.0 |
S1S19B-0806F | 19 | Φ19 | Φ21 | B1 | 8 | Φ6 | Φ16 | 8 | 16 | - | - | - | 26.9 |
S1S20A-0806F | 20 | Φ20 | Φ22 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 18.0 |
S1S20A-0808 | 20 | Φ20 | Φ22 | A1 | 8 | Φ8 | - | - | 8 | - | - | - | 15.0 |
S1S20A-1208F | 20 | Φ20 | Φ22 | A1 | 12 | Φ8 | - | - | 12 | - | - | - | 24.9 |
S1S20A=1210 | 20 | Φ20 | Φ22 | A1 | 12 | Φ10 | - | - | 12 | 3×1.4 | - | - | 19.2 |
S1S20B-0806F | 20 | Φ20 | Φ22 | B1 | 8 | Φ6 | Φ16 | 8 | 16 | - | - | - | 28.8 |
S1S20B*0806 | 20 | Φ20 | Φ22 | B1 | 8 | Φ6 | Φ16 | 8 | 16 | - | 2-M4 | 4 | 28.0 |
S1S20B*0808 | 20 | Φ20 | Φ22 | B1 | 8 | Φ8 | Φ16 | 8 | 16 | - | 2-M4 | 4 | 25.4 |
S1S20BF-1005 | 20 | Φ20 | Φ22 | B1 | 10 | Φ5(H8) | Φ16 | 10 | 20 | - | - | - | 37.0 |
S1S20B*1008 | 20 | Φ20 | Φ22 | B1 | 10 | Φ8 | Φ16 | 10 | 20 | - | 2-M5 | 5 | 31.5 |
S1S20B-1206F | 20 | Φ20 | Φ22 | B1 | 12 | Φ6(H8) | Φ16 | 8 | 20 | - | - | - | 37.8 |
S1S20B*1206 | 20 | Φ20 | Φ22 | B1 | 12 | Φ6(H8) | Φ16 | 8 | 20 | - | 2-M4 | 4 | 37.0 |
S1S20B*1208 | 20 | Φ20 | Φ22 | B1 | 12 | Φ8 | Φ16 | 8 | 20 | - | 2-M4 | 4 | 33.7 |
S1S21A-0806F | 21 | Φ21 | Φ23 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 19.1 |
S1S21B-0806F | 21 | Φ21 | Φ23 | B1 | 8 | Φ6 | Φ18 | 8 | 16 | - | - | - | 33.3 |
S1S21B-1208F | 21 | Φ21 | Φ23 | B1 | 12 | Φ8 | Φ18 | 8 | 20 | - | - | - | 48.6 |
S1S22A-0806F | 22 | Φ22 | Φ24 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 22.1 |
S1S22A-1210F | 22 | Φ22 | Φ24 | A1 | 12 | Φ10 | - | - | 12 | - | - | - | 28.4 |
S1S22B-0806F | 22 | Φ22 | Φ24 | B1 | 8 | Φ6 | Φ18 | 8 | 16 | - | - | - | 36.3 |
S1S22B-1208F | 22 | Φ22 | Φ24 | B1 | 12 | Φ8 | Φ18 | 8 | 20 | - | - | - | 43.9 |
S1S23A-0806F | 23 | Φ23 | Φ25 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 24.3 |
S1S23B-0806F | 23 | Φ23 | Φ25 | B1 | 8 | Φ6 | Φ20 | 8 | 16 | - | - | - | 42.3 |
S1S23B-1208F | 23 | Φ23 | Φ25 | B1 | 12 | Φ8 | Φ20 | 8 | 20 | - | - | - | 51.0 |
S1S24A-0806F | 24 | Φ24 | Φ26 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 26.6 |
S1S24A-0808 | 24 | Φ24 | Φ26 | A1 | 8 | Φ8 | - | - | 8 | - | - | - | 25.3 |
S1S24A-1208F | 24 | Φ24 | Φ26 | A1 | 12 | Φ8 | - | - | 12 | - | - | - | 37.9 |
S1S24A=1210 | 24 | Φ24 | Φ26 | A1 | 12 | Φ10 | - | - | 12 | 3×1.4 | - | - | 34.8 |
S1S24B-0806 | 24 | Φ24 | Φ26 | B1 | 8 | Φ6 | Φ16 | 8 | 16 | - | - | - | 37.5 |
S1S24B*0806 | 24 | Φ24 | Φ26 | B1 | 8 | Φ6 | Φ16 | 8 | 16 | - | 2-M4 | 4 | 36.7 |
S1S24B*0808 | 24 | Φ24 | Φ26 | B1 | 8 | Φ8 | Φ16 | 8 | 16 | - | 2-M4 | 4 | 34.1 |
S1S24B-1006 | 24 | Φ24 | Φ26 | B1 | 10 | Φ6(H8) | Φ20 | 10 | 20 | - | - | - | 55.77 |
S1S24B*1008 | 24 | Φ24 | Φ26 | B1 | 10 | Φ8 | Φ20 | 10 | 20 | - | 2-M5 | 5 | 50.7 |
S1S24B-1208F | 24 | Φ24 | Φ26 | B1 | 12 | Φ8 | Φ20 | 8 | 20 | - | - | - | 54.5 |
S1S24B*1210 | 24 | Φ24 | Φ26 | B1 | 12 | Φ10 | Φ20 | 8 | 20 | - | 2-M5 | 4 | 48.7 |
S1S25A-0806F | 25 | Φ25 | Φ27 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 29.1 |
S1S25A-0808 | 25 | Φ25 | Φ27 | A1 | 8 | Φ8 | - | - | 8 | - | - | - | 27.7 |
S1S25A=0810 | 25 | Φ25 | Φ27 | A1 | 8 | Φ10 | - | - | 8 | 3×1.4 | - | - | 25.6 |
S1S25A-1208F | 25 | Φ25 | Φ27 | A1 | 12 | Φ8 | - | - | 12 | - | - | - | 41.5 |
S1S25A=1210 | 25 | Φ25 | Φ27 | A1 | 12 | Φ10 | - | - | 12 | 3×1.4 | - | - | 38.5 |
S1S25B-0806 | 25 | Φ25 | Φ27 | B1 | 8 | Φ6 | Φ16 | 8 | 16 | - | - | - | 39.9 |
S1S25B*0806 | 25 | Φ25 | Φ27 | B1 | 8 | Φ6 | Φ16 | 8 | 16 | - | 2-M4 | 4 | 39.1 |
S1S25B*0808 | 25 | Φ25 | Φ27 | B1 | 8 | Φ8 | Φ16 | 8 | 16 | - | 2-M4 | 4 | 36.5 |
S1S25BF-1005 | 25 | Φ25 | Φ27 | B1 | 10 | Φ5(H8) | Φ20 | 10 | 20 | - | - | - | 59.7 |
S1S25B-1006 | 25 | Φ25 | Φ27 | B1 | 10 | Φ6(H8) | Φ20 | 10 | 20 | - | - | - | 58.79 |
S1S25B*1008 | 25 | Φ25 | Φ27 | B1 | 10 | Φ8 | Φ20 | 10 | 20 | - | 2-M5 | 5 | 53.8 |
S1S25B-1208F | 25 | Φ25 | Φ27 | B1 | 12 | Φ8 | Φ20 | 8 | 20 | - | - | - | 58.1 |
S1S25B*1208 | 25 | Φ25 | Φ27 | B1 | 12 | Φ8 | Φ20 | 8 | 20 | - | 2-M4 | 4 | 57.1 |
S1S25B*1210 | 25 | Φ25 | Φ27 | B1 | 12 | Φ10 | Φ20 | 8 | 20 | - | 2-M5 | 4 | 52.4 |
S1S26A-0806F | 26 | Φ26 | Φ28 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 31.6 |
S1S26A-1208F | 26 | Φ26 | Φ28 | A1 | 12 | Φ8 | - | - | 12 | - | - | - | 45.3 |
S1S26B-0806F | 26 | Φ26 | Φ28 | B1 | 8 | Φ6 | Φ22 | 8 | 16 | - | - | - | 53.7 |
S1S26B-1208F | 26 | Φ26 | Φ28 | B1 | 12 | Φ8 | Φ22 | 8 | 20 | - | - | - | 66.0 |
S1S27B-0806F | 27 | Φ27 | Φ29 | B1 | 8 | Φ6 | Φ24 | 8 | 16 | - | - | - | 60.8 |
S1S27B-1208F | 27 | Φ27 | Φ29 | B1 | 12 | Φ8 | Φ24 | 8 | 20 | - | - | - | 74.5 |
S1S28A-0806F | 28 | Φ28 | Φ30 | A1 | 8 | Φ6 | - | - | 8 | - | - | - | 36.9 |
S1S28A-0808 | 28 | Φ28 | Φ30 | A1 | 8 | Φ8 | - | - | 8 | - | - | - | 35.5 |
S1S28B-0806 | 28 | Φ28 | Φ30 | B1 | 8 | Φ6 | Φ20 | 8 | 16 | - | - | - | 54.9 |
S1S28B*0806 | 28 | Φ28 | Φ30 | B1 | 8 | Φ6 | Φ20 | 8 | 16 | - | 2-M4 | 4 | 53.7 |
S1S28B*0808 | 28 | Φ28 | Φ30 | B1 | 8 | Φ8 | Φ20 | 8 | 16 | - | 2-M4 | 4 | 51.1 |
S1S28B*0810 | 28 | Φ28 | Φ30 | B1 | 8 | Φ10 | Φ20 | 8 | 16 | - | 2-M5 | 4 | 52.0 |
S1S28B*1010 | 28 | Φ28 | Φ30 | B1 | 10 | Φ10 | Φ24 | 10 | 20 | - | 2-M5 | 5 | 69.7 |
S1S28B-1210F | 28 | Φ28 | Φ30 | B1 | 12 | Φ10 | Φ24 | 8 | 20 | - | - | - | 74.1 |
S1S28B*1212 | 28 | Φ28 | Φ30 | B1 | 12 | Φ12 | Φ24 | 8 | 20 | - | 2-M5 | 4 | 67.1 |
S1S30A-0808F | 30 | Φ30 | Φ32 | A1 | 8 | Φ8 | - | - | 8 | - | - | - | 41.2 |
S1S30A=1010 | 30 | Φ30 | Φ32 | A1 | 10 | Φ10 | - | - | 10 | 3×1.4 | - | - | 49.0 |
S1S30A-1208F | 30 | Φ30 | Φ32 | A1 | 12 | Φ8 | - | - | 12 | - | - | - | 61.9 |
S1S30A=1212 | 30 | Φ30 | Φ32 | A1 | 12 | Φ12 | - | - | 12 | 4×1.8 | - | - | 55.3 |
S1S30B-0806 | 30 | Φ30 | Φ32 | B1 | 8 | Φ6 | Φ24 | 8 | 16 | - | - | - | 69.3 |
S1S30B*0806 | 30 | Φ30 | Φ32 | B1 | 8 | Φ6 | Φ24 | 8 | 16 | - | 2-M4 | 4 | 67.8 |
S1S30B*0808 | 30 | Φ30 | Φ32 | B1 | 8 | Φ8 | Φ24 | 8 | 16 | - | 2-M4 | 4 | 65.2 |
S1S30B*0810 | 30 | Φ30 | Φ32 | B1 | 8 | Φ10 | Φ24 | 8 | 16 | - | 2-M5 | 4 | 61.1 |
S1S30B*0812 | 30 | Φ30 | Φ32 | B1 | 8 | Φ12 | Φ24 | 8 | 16 | - | 2-M5 | 4 | 57.1 |
S1S30B*1010 | 30 | Φ30 | Φ32 | B1 | 10 | Φ10 | Φ25 | 10 | 20 | - | 2-M5 | 5 | 79.8 |
S1S30B*1210 | 30 | Φ30 | Φ32 | B1 | 12 | Φ10 | Φ24 | 8 | 20 | - | 2-M5 | 4 | 80.9 |
S1S30B*1212 | 30 | Φ30 | Φ32 | B1 | 12 | Φ12 | Φ24 | 8 | 20 | - | 2-M5 | 4 | 75.7 |
S1S32A-0608F | 32 | Φ32 | Φ34 | A1 | 6 | Φ8 | - | - | 6 | - | - | - | 35.5 |
S1S32A-1008F | 32 | Φ32 | Φ34 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 59.2 |
S1S32A=1012 | 32 | Φ32 | Φ34 | A1 | 10 | Φ12 | - | - | 10 | 4×1.8 | - | - | 53.7 |
S1S32B-0606 | 32 | Φ32 | Φ34 | B1 | 6 | Φ6 | Φ24 | 10 | 16 | - | - | - | 69.9 |
S1S32B*0606 | 32 | Φ32 | Φ34 | B1 | 6 | Φ6 | Φ24 | 10 | 16 | - | 2-M4 | 4 | 68.4 |
S1S32B*0608 | 32 | Φ32 | Φ34 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | 2-M4 | 4 | 65.8 |
S1S32B-1010 | 32 | Φ32 | Φ34 | B1 | 10 | Φ10 | Φ24 | 10 | 20 | - | - | - | 86.4 |
S1S32B*1010 | 32 | Φ32 | Φ34 | B1 | 10 | Φ10 | Φ24 | 10 | 20 | - | 2-M5 | 5 | 84.5 |
S1S32B*1012 | 32 | Φ32 | Φ34 | B1 | 10 | Φ12 | Φ24 | 10 | 20 | - | 2-M5 | 5 | 79.4 |
S1S34A-0608F | 34 | Φ34 | Φ36 | A1 | 6 | Φ8 | - | - | 6 | - | - | - | 40.4 |
S1S34A-1008F | 34 | Φ34 | Φ36 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 67.3 |
S1S34B-0606F | 34 | Φ34 | Φ36 | B1 | 6 | Φ6 | Φ28 | 10 | 16 | - | - | - | 87.6 |
S1S34B-1010F | 34 | Φ34 | Φ36 | B1 | 10 | Φ10 | Φ28 | 10 | 20 | - | - | - | 107.3 |
S1S35A-0608F | 35 | Φ35 | Φ37 | A1 | 6 | Φ8 | - | - | 6 | - | - | - | 43.0 |
S1S35A-1008F | 35 | Φ35 | Φ37 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 71.6 |
S1S35B-0606 | 35 | Φ35 | Φ37 | B1 | 6 | Φ6 | Φ24 | 10 | 16 | - | - | - | 77.3 |
S1S35B*0606 | 35 | Φ35 | Φ37 | B1 | 6 | Φ6 | Φ24 | 10 | 16 | - | 2-M4 | 4 | 75.8 |
S1S35B*0608 | 35 | Φ35 | Φ37 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | 2-M4 | 4 | 73.2 |
S1S35B*0610 | 35 | Φ35 | Φ37 | B1 | 6 | Φ10 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 69.2 |
S1S35B*0612 | 35 | Φ35 | Φ37 | B1 | 6 | Φ12 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 65.1 |
S1S35B-1010F | 35 | Φ35 | Φ37 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 118.7 |
S1S35B*1010 | 35 | Φ35 | Φ37 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 116.1 |
S1S35B*1012 | 35 | Φ35 | Φ37 | B1 | 10 | Φ12 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 111.0 |
S1S36A-0608F | 36 | Φ36 | Φ38 | A1 | 6 | Φ8 | - | - | 6 | - | - | - | 45.6 |
S1S36A-1008F | 36 | Φ36 | Φ38 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 76.0 |
S1S36A=1010 | 36 | Φ36 | Φ38 | A1 | 10 | Φ10 | - | - | 10 | 3×1.4 | - | - | 73.4 |
S1S36B-0608 | 36 | Φ36 | Φ38 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | - | - | 77.2 |
S1S36B*0610 | 36 | Φ36 | Φ38 | B1 | 6 | Φ10 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 71.8 |
S1S36B*0612 | 36 | Φ36 | Φ38 | B1 | 6 | Φ12 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 67.7 |
S1S36B-1010F | 36 | Φ36 | Φ38 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 123.1 |
S1S36B*1010 | 36 | Φ36 | Φ38 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 120.5 |
S1S38A-1008F | 38 | Φ38 | Φ40 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 85.1 |
S1S38B-0608F | 38 | Φ38 | Φ40 | B1 | 6 | Φ8 | Φ25 | 10 | 16 | - | - | - | 85.6 |
S1S40A-0608F | 40 | Φ40 | Φ42 | A1 | 6 | Φ8 | - | - | 6 | - | - | - | 56.8 |
S1S40A=0610 | 40 | Φ40 | Φ42 | A1 | 6 | Φ10 | - | - | 6 | 3×1.4 | - | - | 55.3 |
S1S40A=0612 | 40 | Φ40 | Φ42 | A1 | 6 | Φ12 | - | - | 6 | 4×1.8 | - | - | 53.5 |
S1S40A-1008F | 40 | Φ40 | Φ42 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 94.7 |
S1S40A=1010 | 40 | Φ40 | Φ42 | A1 | 10 | Φ10 | - | - | 10 | 3×1.4 | - | - | 92.2 |
S1S40A=1012 | 40 | Φ40 | Φ42 | A1 | 10 | Φ12 | - | - | 10 | 4×1.8 | - | - | 89.2 |
S1S40B-0608 | 40 | Φ40 | Φ42 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | - | - | 88.4 |
S1S40B*0608 | 40 | Φ40 | Φ42 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | 2-M4 | 4 | 87.1 |
S1S40B*0610 | 40 | Φ40 | Φ42 | B1 | 6 | Φ10 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 83.1 |
S1S40B*0612 | 40 | Φ40 | Φ42 | B1 | 6 | Φ12 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 79.0 |
S1S40BF-1006 | 40 | Φ40 | Φ42 | B1 | 10 | Φ6(H8) | Φ30 | 10 | 20 | - | - | - | 149.1 |
S1S40B-1010F | 40 | Φ40 | Φ42 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 141.8 |
S1S40B*1010 | 40 | Φ40 | Φ42 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 139.3 |
S1S40B*1015 | 40 | Φ40 | Φ42 | B1 | 10 | Φ15 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 124.5 |
S1S42A-1008F | 42 | Φ42 | Φ44 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 104.8 |
S1S42B-0608F | 42 | Φ42 | Φ44 | B1 | 6 | Φ8 | Φ28 | 10 | 16 | - | - | - | 107.3 |
S1S42B-1010F | 42 | Φ42 | Φ44 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 151.9 |
S1S44A-0608F | 44 | Φ44 | Φ46 | A1 | 6 | Φ8 | - | - | 6 | - | - | - | 69.3 |
S1S44A-1008F | 44 | Φ44 | Φ46 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 115.4 |
S1S44B-0608F | 44 | Φ44 | Φ46 | B1 | 6 | Φ8 | Φ28 | 10 | 16 | - | - | - | 113.6 |
S1S44B-1010F | 44 | Φ44 | Φ46 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 162.5 |
S1S45A-0608F | 45 | Φ45 | Φ47 | A1 | 6 | Φ8 | - | - | 6 | - | - | - | 72.5 |
S1S45A=0610 | 45 | Φ45 | Φ47 | A1 | 6 | Φ10 | - | - | 6 | 3×1.4 | - | - | 71.0 |
S1S45A-1008F | 45 | Φ45 | Φ47 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 120.9 |
S1S45A=1015 | 45 | Φ45 | Φ47 | A1 | 10 | Φ15 | - | - | 10 | 5×2.3 | - | - | 110.1 |
S1S45B-0608 | 45 | Φ45 | Φ47 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | - | - | 104.2 |
S1S45B*0608 | 45 | Φ45 | Φ47 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | 2-M4 | 4 | 102.9 |
S1S45B*0610 | 45 | Φ45 | Φ47 | B1 | 6 | Φ10 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 98.8 |
S1S45B*0612 | 45 | Φ45 | Φ47 | B1 | 6 | Φ12 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 94.7 |
S1S45B-1010F | 45 | Φ45 | Φ47 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 168.0 |
S1S45B*1010 | 45 | Φ45 | Φ47 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 165.5 |
S1S45B*1012 | 45 | Φ45 | Φ47 | B1 | 10 | Φ12 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 160.3 |
S1S46A-1010F | 46 | Φ46 | Φ48 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 124.3 |
S1S46B-0608F | 46 | Φ46 | Φ48 | B1 | 6 | Φ8 | Φ30 | 10 | 16 | - | - | - | 127.5 |
S1S46B-1010F | 46 | Φ46 | Φ48 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 173.6 |
S1S48A-0608F | 48 | Φ48 | Φ50 | A1 | 6 | Φ8 | - | - | 6 | - | - | - | 82.9 |
S1S48A=0610 | 48 | Φ48 | Φ50 | A1 | 6 | Φ10 | - | - | 6 | 3×1.4 | - | - | 81.3 |
S1S48A=0612 | 48 | Φ48 | Φ50 | A1 | 6 | Φ12 | - | - | 6 | 4×1.8 | - | - | 79.6 |
S1S48A-1010F | 48 | Φ48 | Φ50 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 135.9 |
S1S48A=1015 | 48 | Φ48 | Φ50 | A1 | 10 | Φ15 | - | - | 10 | 5×2.3 | - | - | 127.3 |
S1S48B-0608 | 48 | Φ48 | Φ50 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | - | - | 114.5 |
S1S48B*0608 | 48 | Φ48 | Φ50 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | 2-M4 | 4 | 113.2 |
S1S48B*0610 | 48 | Φ48 | Φ50 | B1 | 6 | Φ10 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 109.1 |
S1S48B-1010 | 48 | Φ48 | Φ50 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 185.3 |
S1S48B*1012 | 48 | Φ48 | Φ50 | B1 | 10 | Φ12 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 177.5 |
S1S48B*1015 | 48 | Φ48 | Φ50 | B1 | 10 | Φ15 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 167.9 |
S1S50A-0610F | 50 | Φ50 | Φ52 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 88.8 |
S1S50A-1008F | 50 | Φ50 | Φ52 | A1 | 10 | Φ8 | - | - | 10 | - | - | - | 150.2 |
S1S50B-0608 | 50 | Φ50 | Φ52 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | - | - | 121.8 |
S1S50B*0608 | 50 | Φ50 | Φ52 | B1 | 6 | Φ8 | Φ24 | 10 | 16 | - | 2-M4 | 4 | 120.4 |
S1S50B*0610 | 50 | Φ50 | Φ52 | B1 | 6 | Φ10 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 116.4 |
S1S50B*0612 | 50 | Φ50 | Φ52 | B1 | 6 | Φ12 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 112.3 |
S1S50B*1010 | 50 | Φ50 | Φ52 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 194.8 |
S1S50B*1015 | 50 | Φ50 | Φ52 | B1 | 10 | Φ15 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 180.0 |
S1S52A-0610F | 52 | Φ52 | Φ54 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 96.3 |
S1S52A-1010F | 52 | Φ52 | Φ54 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 160.5 |
S1S52B-0610F | 52 | Φ52 | Φ54 | B1 | 6 | Φ10 | Φ40 | 10 | 16 | - | - | - | 188.8 |
S1S52B-1010F | 52 | Φ52 | Φ54 | B1 | 10 | Φ10 | Φ46 | 10 | 20 | - | - | - | 284.8 |
S1S54A-0610F | 54 | Φ54 | Φ56 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 104.2 |
S1S54A-1010F | 54 | Φ54 | Φ56 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 173.6 |
S1S54B-0610F | 54 | Φ54 | Φ56 | B1 | 6 | Φ10 | Φ40 | 10 | 16 | - | - | - | 196.7 |
S1S54B-1010F | 54 | Φ54 | Φ56 | B1 | 10 | Φ10 | Φ46 | 10 | 20 | - | - | - | 297.9 |
S1S55A-0610F | 55 | Φ55 | Φ57 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 108.2 |
S1S55B-1010F | 55 | Φ55 | Φ57 | B1 | 10 | Φ10 | Φ46 | 10 | 20 | - | - | - | 304.6 |
S1S56A-0610F | 56 | Φ56 | Φ58 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 112.3 |
S1S56A-1010F | 56 | Φ56 | Φ58 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 187.2 |
S1S56B-0610 | 56 | Φ56 | Φ58 | B1 | 6 | Φ10 | Φ24 | 10 | 16 | - | - | - | 141.7 |
S1S56B*0610 | 56 | Φ56 | Φ58 | B1 | 6 | Φ10 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 139.9 |
S1S56B*0612 | 56 | Φ56 | Φ58 | B1 | 6 | Φ12 | Φ24 | 10 | 16 | - | 2-M5 | 5 | 135.8 |
S1S56B-1010 | 56 | Φ56 | Φ58 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 236.7 |
S1S56B*1010 | 56 | Φ56 | Φ58 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 234.0 |
S1S56B*1015 | 56 | Φ56 | Φ58 | B1 | 10 | Φ15 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 219.3 |
S1S58A-0610F | 58 | Φ58 | Φ60 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 114.6 |
S1S58B-0610F | 58 | Φ58 | Φ60 | B1 | 6 | Φ10 | Φ40 | 10 | 16 | - | - | - | 213.2 |
S1S58B-1010F | 58 | Φ58 | Φ60 | B1 | 10 | Φ10 | Φ50 | 10 | 20 | - | - | - | 361.5 |
S1S60A-0610F | 60 | Φ60 | Φ62 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 129.5 |
S1S60A-1010F | 60 | Φ60 | Φ62 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 215.8 |
S1S60A=1010 | 60 | Φ60 | Φ62 | A1 | 10 | Φ10 | - | - | 10 | 3×1.4 | - | - | 215.5 |
S1S60A=1012 | 60 | Φ60 | Φ62 | A1 | 10 | Φ12 | - | - | 10 | 4×1.8 | - | - | 212.5 |
S1S60A=1015 | 60 | Φ60 | Φ62 | A1 | 10 | Φ15 | - | - | 10 | 5×2.3 | - | - | 207.2 |
S1S60B-0610 | 60 | Φ60 | Φ62 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | - | - | 178.9 |
S1S60B*0610 | 60 | Φ60 | Φ62 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 176.3 |
S1S60B*0612 | 60 | Φ60 | Φ62 | B1 | 6 | Φ12 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 172.2 |
S1S60BF-1008 | 60 | Φ60 | Φ62 | B1 | 10 | Φ8 | Φ42 | 10 | 20 | - | - | - | 321.9 |
S1S60B-1010 | 60 | Φ60 | Φ62 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 265.3 |
S1S60B*1010 | 60 | Φ60 | Φ62 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 262.7 |
S1S60B*1012 | 60 | Φ60 | Φ62 | B1 | 10 | Φ12 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 257.5 |
S1S60B*1015 | 60 | Φ60 | Φ62 | B1 | 10 | Φ15 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 247.9 |
S1S62A-0610F | 62 | Φ62 | Φ64 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 138.5 |
S1S62B-1010F | 62 | Φ62 | Φ64 | B1 | 10 | Φ10 | Φ50 | 10 | 20 | - | - | - | 378.8 |
S1S64A-0610F | 64 | Φ64 | Φ66 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 147.8 |
S1S64A-1010F | 64 | Φ64 | Φ66 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 246.4 |
S1S64B*0610 | 64 | Φ64 | Φ66 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 175.5 |
S1S64B*0612 | 64 | Φ64 | Φ66 | B1 | 6 | Φ12 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 171.4 |
S1S64B*1015 | 64 | Φ64 | Φ66 | B1 | 10 | Φ15 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 278.5 |
S1S65A-0610F | 65 | Φ65 | Φ67 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 152.6 |
S1S65A-1010F | 65 | Φ65 | Φ67 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 254.3 |
S1S65B-0610F | 65 | Φ65 | Φ67 | B1 | 6 | Φ10 | Φ40 | 10 | 16 | - | - | - | 245.1 |
S1S65B-1010F | 65 | Φ65 | Φ67 | B1 | 10 | Φ10 | Φ50 | 10 | 20 | - | - | - | 402.3 |
S1S68A-0610F | 68 | Φ68 | Φ70 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 167.4 |
S1S68A-1010F | 68 | Φ68 | Φ70 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 278.9 |
S1S68B-0610F | 68 | Φ68 | Φ70 | B1 | 6 | Φ10 | Φ40 | 10 | 16 | - | - | - | 259.8 |
S1S70A-0610F | 70 | Φ70 | Φ72 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 177.6 |
S1S70A-1010F | 70 | Φ70 | Φ72 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 295.9 |
S1S70B-0610F | 70 | Φ70 | Φ72 | B1 | 6 | Φ10 | Φ40 | 10 | 16 | - | - | - | 270.0 |
S1S72A-0610F | 72 | Φ72 | Φ74 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 188.1 |
S1S72A-1010F | 72 | Φ72 | Φ74 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 313.4 |
S1S72B-0610 | 72 | Φ72 | Φ74 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | - | - | 217.6 |
S1S72B-1010 | 72 | Φ72 | Φ74 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | - | - | 363.0 |
S1S72B*1010 | 72 | Φ72 | Φ74 | B1 | 10 | Φ10 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 360.4 |
S1S72B*1015 | 72 | Φ72 | Φ74 | B1 | 10 | Φ15 | Φ30 | 10 | 20 | - | 2-M5 | 5 | 345.6 |
S1S75A-0610F | 75 | Φ75 | Φ77 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 204.4 |
S1S75A-1010F | 75 | Φ75 | Φ77 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 340.6 |
S1S75B-0610F | 75 | Φ75 | Φ77 | B1 | 6 | Φ10 | Φ40 | 10 | 16 | - | - | - | 296.9 |
S1S75B-1010F | 75 | Φ75 | Φ77 | B1 | 10 | Φ10 | Φ50 | 10 | 20 | - | - | - | 488.6 |
S1S80A-0610F | 80 | Φ80 | Φ82 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 233.1 |
S1S80A-1010F | 80 | Φ80 | Φ82 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 388.4 |
S1S80A=1012 | 80 | Φ80 | Φ82 | A1 | 10 | Φ12 | - | - | 10 | 4×1.8 | - | - | 385.1 |
S1S80A=1015 | 80 | Φ80 | Φ82 | A1 | 10 | Φ15 | - | - | 10 | 5×2.3 | - | - | 379.8 |
S1S80B-0610 | 80 | Φ80 | Φ82 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | - | - | 282.6 |
S1S80B*0610 | 80 | Φ80 | Φ82 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 279.9 |
S1S80B*0615 | 80 | Φ80 | Φ82 | B1 | 6 | Φ15 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 268.3 |
S1S80BF-1010 | 80 | Φ80 | Φ82 | B1 | 10 | Φ10 | Φ60 | 10 | 20 | - | - | - | 603.1 |
S1S80B-1010 | 80 | Φ80 | Φ82 | B1 | 10 | Φ10 | Φ32 | 10 | 20 | - | - | - | 445.7 |
S1S80B*1010 | 80 | Φ80 | Φ82 | B1 | 10 | Φ10 | Φ32 | 10 | 20 | - | 2-M5 | 5 | 442.8 |
S1S80B*1015 | 80 | Φ80 | Φ82 | B1 | 10 | Φ15 | Φ32 | 10 | 20 | - | 2-M5 | 5 | 428.0 |
S1S80B*1016 | 80 | Φ80 | Φ82 | B1 | 10 | Φ16 | Φ32 | 10 | 20 | - | 2-M5 | 5 | 424.3 |
S1S84B-0610F | 84 | Φ84 | Φ86 | B1 | 6 | Φ10 | Φ50 | 10 | 16 | - | - | - | 405.3 |
S1S84B-1010F | 84 | Φ84 | Φ86 | B1 | 10 | Φ10 | Φ50 | 10 | 20 | - | - | - | 576.8 |
S1S85A-0610F | 85 | Φ85 | Φ87 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 263.6 |
S1S85B-1010F | 85 | Φ85 | Φ87 | B1 | 10 | Φ10 | Φ50 | 10 | 20 | - | - | - | 587.3 |
S1S90A-0610F | 90 | Φ90 | Φ92 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 295.9 |
S1S90A-1010F | 90 | Φ90 | Φ92 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 493.2 |
S1S90B-0610F | 90 | Φ90 | Φ92 | B1 | 6 | Φ10 | Φ50 | 10 | 16 | - | - | - | 443.9 |
S1S90B-1010F | 90 | Φ90 | Φ92 | B1 | 10 | Φ10 | Φ50 | 10 | 20 | - | - | - | 641.2 |
S1S90BF-1010 | 90 | Φ90 | Φ92 | B1 | 10 | Φ10 | Φ65 | 10 | 20 | - | - | - | 746.3 |
S1S96A-0610F | 96 | Φ96 | Φ98 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 337.2 |
S1S96A-1010F | 96 | Φ96 | Φ98 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 562.0 |
S1S96B-0610F | 96 | Φ96 | Φ98 | B1 | 6 | Φ10 | Φ50 | 10 | 16 | - | - | - | 485.2 |
S1S96B-1010F | 96 | Φ96 | Φ98 | B1 | 10 | Φ10 | Φ50 | 10 | 20 | - | - | - | 710.0 |
S1S100A-0610F | 100 | Φ100 | Φ102 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 366.2 |
S1S100A=0612 | 100 | Φ100 | Φ102 | A1 | 6 | Φ12 | - | - | 6 | 4×1.8 | - | - | 364.3 |
S1S100A-1010F | 100 | Φ100 | Φ102 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 610.4 |
S1S100B-0610 | 100 | Φ100 | Φ102 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | - | - | 415.8 |
S1S100B*0615 | 100 | Φ100 | Φ102 | B1 | 6 | Φ15 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 401.5 |
S1S100B-1012 | 100 | Φ100 | Φ102 | B1 | 10 | Φ12 | Φ36 | 10 | 20 | - | - | - | 679.1 |
S1S105A-1010F | 105 | Φ105 | Φ107 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 673.6 |
S1S110A-0610F | 110 | Φ110 | Φ112 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 443.9 |
S1S110A-1010F | 110 | Φ110 | Φ112 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 739.8 |
S1S110B-0610F | 110 | Φ110 | Φ112 | B1 | 6 | Φ10 | Φ50 | 10 | 16 | - | - | - | 591.9 |
S1S115A-0610F | 115 | Φ115 | Φ117 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 485.5 |
S1S120A-0610F | 120 | Φ120 | Φ122 | A1 | 6 | Φ10 | - | - | 6 | - | - | - | 529.0 |
S1S120A-1010F | 120 | Φ120 | Φ122 | A1 | 10 | Φ10 | - | - | 10 | - | - | - | 881.6 |
S1S120A=1012 | 120 | Φ120 | Φ122 | A1 | 10 | Φ12 | - | - | 10 | 4×1.8 | - | - | 878.4 |
S1S120B-0610 | 120 | Φ120 | Φ122 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | - | - | 578.7 |
S1S120B*0610 | 120 | Φ120 | Φ122 | B1 | 6 | Φ10 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 576.1 |
S1S120B*0612 | 120 | Φ120 | Φ122 | B1 | 6 | Φ12 | Φ30 | 10 | 16 | - | 2-M5 | 5 | 572.0 |
S1S120B-1012 | 120 | Φ120 | Φ122 | B1 | 10 | Φ12 | Φ36 | 10 | 20 | - | - | - | 950.6 |
S1S120B*1012 | 120 | Φ120 | Φ122 | B1 | 10 | Φ12 | Φ36 | 10 | 20 | - | 2-M5 | 5 | 947.4 |
【=】にはキー溝・キー材が付いております。
【*】ねじ穴が2カ所、セットスクリューが2個付いております。
★【転位】は転位係数xが0.5の転位歯車です。
型番 |
環境対応 |
特性・用途 |
歯数(T) |
歯幅(mm) |
形状 |
軸穴形状 |
軸穴径(mm) |
熱処理 |
精度((旧)JIS) |
軸穴公差 |
軸穴仕様 |
下穴品・完成品 |
タップ穴サイズ |
セットスクリューサイズ |
キー溝幅(mm) |
キー溝深さ(mm) |
ボス径(mm) |
ハブ外径(mm) |
詳細タイプ | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
RoHS対応(10物質)
|
該当なし
|
8
|
12
|
軸付
|
丸穴
|
10.64
|
なし
|
N8級
|
-
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 1,212円(
1,333円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
10
|
12
|
軸付
|
丸穴
|
8
|
なし
|
N8級
|
h9
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 2,003円(
2,203円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
10
|
12
|
軸付
|
丸穴
|
12.66
|
なし
|
N8級
|
-
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 1,338円(
1,472円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
12
|
12
|
K形
|
丸穴+タップ
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M4
|
2-M4×5
|
-
|
-
|
-
|
14
|
-
| 10 | 1個 | 866円(
953円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
13
|
12
|
K形
|
丸穴+タップ
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M4
|
2-M4×5
|
-
|
-
|
-
|
15
|
-
| 10 | 1個 | 816円(
898円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
14
|
8
|
A形
|
丸穴
|
5
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 680円(
748円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
14
|
8
|
A形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 619円(
681円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
14
|
12
|
A形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 659円(
725円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
14
|
8
|
B形
|
丸穴
|
5
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
11
|
-
| 10 | 1個 | 733円(
806円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
14
|
8
|
K形
|
丸穴+タップ
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M4
|
2-M4×4
|
-
|
-
|
-
|
16
|
-
| 10 | 1個 | 1,095円(
1,205円
) | 4日目 | |
RoHS対応(10物質)
|
該当なし
|
14
|
12
|
K形
|
丸穴+タップ
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M5
|
2-M5×5
|
-
|
-
|
-
|
16
|
-
| 10 | 1個 | 744円(
818円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
15
|
8
|
A形
|
丸穴
|
5
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 695円(
765円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
8
|
A形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 695円(
765円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
12
|
A形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 662円(
728円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
8
|
B形
|
丸穴
|
5
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
12
|
-
| 10 | 1個 | 676円(
744円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
15
|
10
|
B形
|
丸穴
|
5
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
12
|
-
| 10 | 1個 | 781円(
859円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
8
|
K形
|
丸穴+タップ
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M4
|
2-M4×4
|
-
|
-
|
-
|
17
|
-
| 10 | 1個 | 638円(
702円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
12
|
K形
|
丸穴+タップ
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M5
|
2-M5×5
|
-
|
-
|
-
|
17
|
-
| 10 | 1個 | 837円(
921円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
A形
|
丸穴
|
5
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 565円(
622円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
A形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 499円(
549円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
A形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 469円(
516円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
B形
|
丸穴
|
5
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
13
|
-
| 10 | 1個 | 585円(
644円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
B形
|
丸穴
|
6
|
なし
|
N8級
|
指定なし
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
B形
|
丸穴
|
7
|
なし
|
N8級
|
指定なし
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
指定なし
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
B形
|
丸穴
|
9
|
なし
|
N8級
|
指定なし
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
10
|
B形
|
丸穴
|
5
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
13
|
-
| 10 | 1個 | 715円(
787円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
K形
|
丸穴+タップ
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M4
|
2-M4×4
|
-
|
-
|
-
|
18
|
-
| 10 | 1個 | 1,052円(
1,157円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
8
|
K形
|
丸穴+タップ
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M4
|
2-M4×4
|
-
|
-
|
-
|
18
|
-
| 10 | 1個 | 897円(
987円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
K形
|
丸穴+タップ
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M5
|
2-M5×5
|
-
|
-
|
-
|
18
|
-
| 10 | 1個 | 888円 532円 ( 585円 ) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
17
|
8
|
A形
|
丸穴
|
5
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 459円(
505円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
8
|
B形
|
丸穴
|
5
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
14
|
-
| 10 | 1個 | 794円(
873円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
12
|
K形
|
丸穴+タップ
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M5
|
2-M5×5
|
-
|
-
|
-
|
19
|
-
| 10 | 1個 | 1,003円(
1,103円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
8
|
A形
|
丸穴
|
5
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 518円(
570円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
8
|
A形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 518円(
570円
) | 4日目 | |
|
RoHS対応(10物質)
|
該当なし
|
18
|
8
|
A形
|
丸穴
|
10
|
なし
|
N8級
|
指定なし
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 1,195円(
1,315円
) | - |
|
RoHS対応(10物質)
|
該当なし
|
18
|
8
|
A形
|
丸穴
|
11
|
なし
|
N8級
|
指定なし
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 1,195円(
1,315円
) | - |
|
RoHS対応(10物質)
|
該当なし
|
18
|
8
|
A形
|
丸穴
|
12
|
なし
|
N8級
|
指定なし
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 1,195円(
1,315円
) | - |
RoHS対応(10物質)
|
該当なし
|
18
|
12
|
A形
|
丸穴
|
8
|
なし
|
8~9級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 451円(
496円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
18
|
10
|
B形
|
丸穴
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
15
|
-
| 10 | 1個 | 615円(
677円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
8
|
B形
|
丸穴+タップ
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
完成品
|
2-M4
|
2-M4×4
|
-
|
-
|
-
|
14
|
-
| 10 | 1個 | 954円(
1,049円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
18
|
10
|
B形
|
丸穴+タップ
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
完成品
|
2-M5
|
2-M5×5
|
-
|
-
|
-
|
15
|
-
| 10 | 1個 | 748円(
823円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
18
|
12
|
K形
|
丸穴+タップ
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
完成品
|
2-M4
|
2-M4×4
|
-
|
-
|
-
|
20
|
-
| 10 | 1個 | 958円(
1,054円
) | 28日目 | |
RoHS対応(10物質)
|
該当なし
|
19
|
8
|
A形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 475円(
523円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
19
|
12
|
A形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 509円(
560円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
19
|
8
|
B形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
16
|
追加工用商品
| 10 | 1個 | 598円(
658円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
8
|
A形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 516円(
568円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
8
|
A形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | 482円(
530円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
20
|
12
|
A形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
-
|
追加工用商品
| 10 | 1個 | 555円(
611円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
12
|
A形
|
キー溝穴
|
10
|
なし
|
N8級
|
H7
|
標準軸穴品
|
完成品
|
-
|
-
|
3
|
1.4
|
-
|
-
|
-
| 10 | 1個 | 676円(
744円
) | 9日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
8
|
B形
|
丸穴
|
6
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
16
|
追加工用商品
| 10 | 1個 | 606円(
667円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
20
|
12
|
B形
|
丸穴
|
6
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
16
|
追加工用商品
| 10 | 1個 | 617円(
679円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
20
|
10
|
B形
|
丸穴
|
5
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
-
|
16
|
追加工用商品
| 10 | 1個 | 663円(
729円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
10
|
B形
|
丸穴
|
6
|
なし
|
N8級
|
-
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
16
|
-
|
追加工用商品
| 10 | 1個 | 1,232円(
1,355円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
10
|
B形
|
丸穴
|
7
|
なし
|
N8級
|
-
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
16
|
-
|
追加工用商品
| 10 | 1個 | 1,232円(
1,355円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
10
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
-
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
16
|
-
|
追加工用商品
| 10 | 1個 | 1,232円(
1,355円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
10
|
B形
|
丸穴
|
9
|
なし
|
N8級
|
-
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
16
|
-
|
追加工用商品
| 10 | 1個 | 1,232円(
1,355円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
10
|
B形
|
丸穴
|
10
|
なし
|
N8級
|
-
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
16
|
-
|
追加工用商品
| 10 | 1個 | 1,306円(
1,437円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
10
|
B形
|
キー溝穴+タップ
|
8
|
なし
|
N8級
|
-
|
軸穴加工品
|
下穴品
|
M4
|
M4×3
|
3
|
1.4
|
16
|
-
|
追加工用商品
| 10 | 1個 | 1,740円(
1,914円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
20
|
10
|
B形
|
丸穴+タップ
|
7
|
なし
|
N8級
|
-
|
軸穴加工品
|
下穴品
|
M4
|
M4×3
|
-
|
-
|
16
|
-
|
追加工用商品
| 10 | 1個 | 1,458円(
1,604円
) | 10日目 |
Loading...
並幅(軽荷重用)と広幅(重荷重用)があり、用途に応じて選べる平歯車。
【特長】
・モジュール1.0、圧力角20°(並歯)で材質がS45C機械構用炭素鋼
・歯車精度は、JISB1702-1 N8級/8~9級
・ねじを2箇所(120°配)にし、締結力が1.6倍
・ねじ穴加工付きやキー溝加工付きもある
【用途】
・装置の動力伝達・駆動・搬送部分。動力伝達を平行軸で伝えることができる
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
