【特長】・歯車精度等級は、JIS B 1702-1 N8級・形状A:ハブ無し、...
型番
未確定1,096件の候補があります。
Loading...
A1形【-】

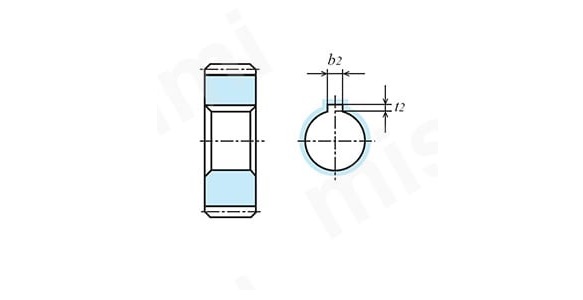

A1形【=】

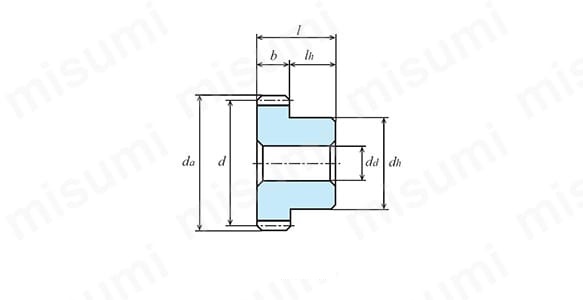

B1形【-】

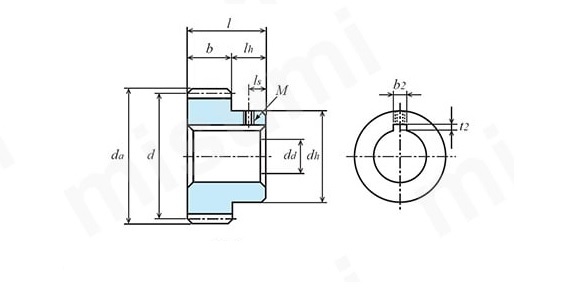

B1形【#】
K2形

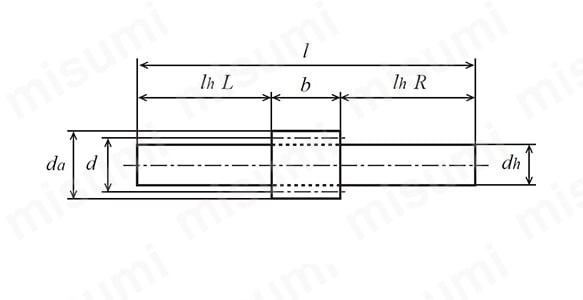

L1形
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | 重量 W(g) |
---|---|---|---|---|---|---|---|---|---|---|
S1.5S8L-1809 | 8 | * | φ15.96 | L1 | 18 | - | φ9(h9) | L24 R48 | 90 | 56.2 |
S1.5S10L-1812 | 10 | * | φ19 | L1 | 18 | - | φ12(h9) | L24 R48 | 90 | 94.1 |
S1.5S12K-1808 | 12 | φ18 | φ21 | K2 | 18 | φ8(H8) | φ21 | 22 | 40 | 80.0 |
S1.5S13K-1808 | 13 | φ19.5 | φ22.5 | K2 | 18 | φ8(H8) | φ22.5 | 22 | 40 | 95.1 |
S1.5S14K-1808 | 14 | φ21 | φ24 | K2 | 18 | φ8(H8) | φ24 | 22 | 40 | 111.3 |
S1.5S15A-1208 | 15 | φ22.5 | φ25.5 | A1 | 12 | φ8 | - | - | 12 | 32.7 |
S1.5S15A-1808 | 15 | φ22.5 | φ25.5 | A1 | 18 | φ8 | - | - | 18 | 49.1 |
S1.5S15B-1208 | 15 | φ22.5 | φ25.5 | B1 | 12 | φ8 | φ18 | 10 | 22 | 48.8 |
S1.5S15B-1608N | 15 | φ22.5 | φ25.5 | B1 | 16 | φ8(H8) | φ17 | 10 | 26 | 57.5 |
S1.5S16A-1208 | 16 | φ24 | φ27 | A1 | 12 | φ8 | - | - | 12 | 37.9 |
S1.5S16A-1608 | 16 | φ24 | φ27 | A1 | 16 | φ8 | - | - | 16 | 50.5 |
S1.5S16B-1208 | 16 | φ24 | φ27 | B1 | 12 | φ8 | φ20 | 10 | 22 | 58.6 |
S1.5S16B-1608N | 16 | φ24 | φ27 | B1 | 16 | φ8(H8) | φ18 | 10 | 26 | 66.6 |
S1.5S16B-1808N | 16 | φ24 | φ27 | B1 | 18 | φ8(H8) | φ20 | 10 | 28 | 77.6 |
*印を付した商品は転位歯車。転位係数xは0.5。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 重量 W(g) |
---|---|---|---|---|---|---|---|---|---|---|---|
S1.5S17B-1208F | 17 | φ25.5 | φ28.5 | B1 | 12 | φ8 | φ20 | 10 | 22 | - | 64.1 |
S1.5S17B-1808 | 17 | φ25.5 | φ28.5 | B1 | 18 | φ8(H8) | φ20 | 10 | 28 | - | 85.8 |
S1.5S18A-1210F | 18 | φ27 | φ30 | A1 | 12 | φ10 | - | - | 12 | - | 46.5 |
S1.5S18A-1610F | 18 | φ27 | φ30 | A1 | 16 | φ10 | - | - | 16 | - | 62.1 |
S1.5S18A-1810F | 18 | φ27 | φ30 | A1 | 18 | φ10 | - | - | 18 | - | 69.8 |
S1.5S18B-1210F | 18 | φ27 | φ30 | B1 | 12 | φ10 | φ22 | 10 | 22 | - | 70.2 |
S1.5S18B-1610 | 18 | φ27 | φ30 | B1 | 16 | φ10 | φ21 | 10 | 26 | - | 83.1 |
S1.5S18B-1810 | 18 | φ27 | φ30 | B1 | 18 | φ10 | φ22 | 10 | 28 | - | 93.5 |
S1.5S19A-1210F | 19 | φ28.5 | φ31.5 | A1 | 12 | φ10 | - | - | 12 | - | 52.7 |
S1.5S19B-1210F | 19 | φ28.5 | φ31.5 | B1 | 12 | φ10 | φ24 | 10 | 22 | - | 82.0 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S20A-1010F | 20 | φ30 | φ33 | A1 | 10 | φ10 | - | - | 10 | - | - | - | 49.3 |
S1.5S20A-1210F | 20 | φ30 | φ33 | A1 | 12 | φ10 | - | - | 12 | - | - | - | 59.2 |
S1.5S20A=1212 | 20 | φ30 | φ33 | A1 | 12 | φ12 | - | - | 12 | 4×1.8 | - | - | 55.3 |
S1.5S20A=1215 | 20 | φ30 | φ33 | A1 | 12 | φ15 | - | - | 12 | 5×2.3 | - | - | 48.9 |
S1.5S20A-1610F | 20 | φ30 | φ33 | A1 | 16 | φ10 | - | - | 16 | - | - | - | 78.9 |
S1.5S20A-1810F | 20 | φ30 | φ33 | A1 | 18 | φ10 | - | - | 18 | - | - | - | 88.8 |
S1.5S20A=1812 | 20 | φ30 | φ33 | A1 | 18 | φ12 | - | - | 18 | 4×1.8 | - | - | 82.9 |
S1.5S20B-1010F | 20 | φ30 | φ33 | B1 | 10 | φ10 | φ24 | 10 | 20 | - | - | - | 78.7 |
S1.5S20B-1210F | 20 | φ30 | φ33 | B1 | 12 | φ10 | φ25 | 10 | 22 | - | - | - | 91.6 |
S1.5S20B#1212 | 20 | φ30 | φ33 | B1 | 12 | φ12 | φ25 | 10 | 22 | 4×1.8 | M3 | 5 | 84.2 |
S1.5S20B-1610 | 20 | φ30 | φ33 | B1 | 16 | φ10 | φ24 | 10 | 26 | - | - | - | 111.4 |
S1.5S20B-1810 | 20 | φ30 | φ33 | B1 | 18 | φ10 | φ25 | 10 | 28 | - | - | - | 121.2 |
S1.5S20B#1812 | 20 | φ30 | φ33 | B1 | 18 | φ12 | φ25 | 10 | 28 | 4×1.8 | M3 | 5 | 111.8 |
【=】にはキー溝・キー材が付いております。
【#】にはキー溝・キー材とねじ穴・セットスクリュー付属。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 重量 W(g) |
---|---|---|---|---|---|---|---|---|---|---|---|
S1.5S23B-1210F | 23 | φ34.5 | φ37.5 | B1 | 12 | φ10 | φ26 | 10 | 22 | - | 116.2 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S24A-1010F | 24 | φ36 | φ39 | A1 | 10 | φ10 | - | - | 10 | - | - | - | 73.7 |
S1.5S24A-1210F | 24 | φ36 | φ39 | A1 | 12 | φ10 | - | - | 12 | - | - | - | 88.5 |
S1.5S24A=1212 | 24 | φ36 | φ39 | A1 | 12 | φ12 | - | - | 12 | 4×1.8 | - | - | 84.6 |
S1.5S24A-1812F | 24 | φ36 | φ39 | A1 | 18 | φ12 | - | - | 18 | - | - | - | 127.8 |
S1.5S24A=1816 | 24 | φ36 | φ39 | A1 | 18 | φ16 | - | - | 18 | 5×2.3 | - | - | 113.8 |
S1.5S24B-1010F | 24 | φ36 | φ39 | B1 | 10 | φ10 | φ30 | 10 | 20 | - | - | - | 123.1 |
S1.5S24B-1210F | 24 | φ36 | φ39 | B1 | 12 | φ10 | φ30 | 10 | 22 | - | - | - | 137.8 |
S1.5S24B#1212 | 24 | φ36 | φ39 | B1 | 12 | φ12 | φ30 | 10 | 22 | 4×1.8 | M3 | 5 | 130.4 |
S1.5S24B-1812 | 24 | φ36 | φ39 | B1 | 18 | φ12 | φ30 | 10 | 28 | - | - | - | 174.6 |
【=】にはキー溝・キー材が付いております。
【#】にはキー溝・キー材とねじ穴・セットスクリュー付属。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S25A-1010F | 25 | φ37.5 | φ40.5 | A1 | 10 | φ10 | - | - | 10 | - | - | - | 80.5 |
S1.5S25A-1210F | 25 | φ37.5 | φ40.5 | A1 | 12 | φ10 | - | - | 12 | - | - | - | 96.6 |
S1.5S25A=1212 | 25 | φ37.5 | φ40.5 | A1 | 12 | φ12 | - | - | 12 | 4×1.8 | - | - | 92.7 |
S1.5S25A=1816 | 25 | φ37.5 | φ40.5 | A1 | 18 | φ16 | - | - | 18 | 5×2.3 | - | - | 126.0 |
S1.5S25B-1010F | 25 | φ37.5 | φ40.5 | B1 | 10 | φ10 | φ30 | 10 | 20 | - | - | - | 129.9 |
S1.5S25B-1210 | 25 | φ37.5 | φ40.5 | B1 | 12 | φ10 | φ30 | 10 | 22 | - | - | - | 146.1 |
S1.5S25B#1215 | 25 | φ37.5 | φ40.5 | B1 | 12 | φ15 | φ30 | 10 | 22 | 5×2.3 | M4 | 5 | 126.7 |
S1.5S25B-1612 | 25 | φ37.5 | φ40.5 | B1 | 16 | φ12 | φ30 | 10 | 26 | - | - | - | 171.2 |
S1.5S25B-1812 | 25 | φ37.5 | φ40.5 | B1 | 18 | φ12 | φ32 | 10 | 28 | - | - | - | 194.5 |
【=】にはキー溝・キー材が付いております。
【#】にはキー溝・キー材とねじ穴・セットスクリュー付属。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 重量 W(g) |
---|---|---|---|---|---|---|---|---|---|---|---|
S1.5S26A-1210F | 26 | φ39 | φ42 | A1 | 12 | φ10 | - | - | 12 | - | 105.1 |
S1.5S26A-1812F | 26 | φ39 | φ42 | A1 | 18 | φ12 | - | - | 18 | - | 152.8 |
S1.5S26B-1210F | 26 | φ39 | φ42 | B1 | 12 | φ10 | φ32 | 10 | 22 | - | 162.1 |
S1.5S26B-1812 | 26 | φ39 | φ42 | B1 | 18 | φ12 | φ32 | 10 | 28 | - | 207.2 |
S1.5S27A-1210F | 27 | φ40.5 | φ43.5 | A1 | 12 | φ10 | - | - | 12 | - | 114.0 |
S1.5S27B-1210F | 27 | φ40.5 | φ43.5 | B1 | 12 | φ10 | φ32 | 10 | 22 | - | 170.9 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S28A-1012F | 28 | φ42 | φ45 | A1 | 10 | φ12 | - | - | 10 | - | - | - | 99.9 |
S1.5S28A-1210F | 28 | φ42 | φ45 | A1 | 12 | φ10 | - | - | 12 | - | - | - | 123.1 |
S1.5S28A-1612F | 28 | φ42 | φ45 | A1 | 16 | φ12 | - | - | 16 | - | - | - | 159.8 |
S1.5S28A-1812F | 28 | φ42 | φ45 | A1 | 18 | φ12 | - | - | 18 | - | - | - | 179.8 |
S1.5S28B-1010F | 28 | φ42 | φ45 | B1 | 10 | φ10 | φ36 | 10 | 20 | - | - | - | 176.3 |
S1.5S28B#1212 | 28 | φ42 | φ45 | B1 | 12 | φ12 | φ30 | 10 | 22 | 4×1.8 | M3 | 5 | 165.0 |
S1.5S28B-1812 | 28 | φ42 | φ45 | B1 | 18 | φ12 | φ36 | 10 | 28 | - | - | - | 251.0 |
S1.5S28B#1815 | 28 | φ42 | φ45 | B1 | 18 | φ15 | φ36 | 10 | 28 | 5×2.3 | M4 | 5 | 233.8 |
S1.5S29B-1812 | 29 | φ43.5 | φ46.5 | B1 | 18 | φ12 | φ38 | 10 | 28 | - | - | - | 274.3 |
【#】にはキー溝・キー材とねじ穴・セットスクリュー付属。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S30A-1012F | 30 | φ45 | φ48 | A1 | 10 | φ12 | - | - | 10 | - | - | - | 116.0 |
S1.5S30A-1210F | 30 | φ45 | φ48 | A1 | 12 | φ10 | - | - | 12 | - | - | - | 142.4 |
S1.5S30A=1215 | 30 | φ45 | φ48 | A1 | 12 | φ15 | - | - | 12 | 5×2.3 | - | - | 132.1 |
S1.5S30A-1614F | 30 | φ45 | φ48 | A1 | 16 | φ14 | - | - | 16 | - | - | - | 180.4 |
S1.5S30A-1814F | 30 | φ45 | φ48 | A1 | 18 | φ14 | - | - | 18 | - | - | - | 203.0 |
S1.5S30A=1818 | 30 | φ45 | φ48 | A1 | 18 | φ18 | - | - | 18 | 6×2.8 | - | - | 186.4 |
S1.5S30B-1010F | 30 | φ45 | φ48 | B1 | 10 | φ10 | φ38 | 10 | 20 | - | - | - | 201.5 |
S1.5S30B-1210 | 30 | φ45 | φ48 | B1 | 12 | φ10 | φ30 | 10 | 22 | - | - | - | 191.9 |
S1.5S30B#1212 | 30 | φ45 | φ48 | B1 | 12 | φ12 | φ30 | 10 | 22 | 4×1.8 | M3 | 5 | 184.3 |
S1.5S30B#1215 | 30 | φ45 | φ48 | B1 | 12 | φ15 | φ30 | 10 | 22 | 5×2.3 | M4 | 5 | 172.5 |
S1.5S30B-1612 | 30 | φ45 | φ48 | B1 | 16 | φ12 | φ38 | 10 | 26 | - | - | - | 265.9 |
S1.5S30B-1812 | 30 | φ45 | φ48 | B1 | 18 | φ12 | φ40 | 10 | 28 | - | - | - | 298.7 |
【=】にはキー溝・キー材が付いております。
【#】にはキー溝・キー材とねじ穴・セットスクリュー付属。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S32A-1010F | 32 | φ48 | φ51 | A1 | 10 | φ10 | - | - | 10 | - | - | - | 135.9 |
S1.5S32A-1614F | 32 | φ48 | φ51 | A1 | 16 | φ14 | - | - | 16 | - | - | - | 207.9 |
S1.5S32B-1010 | 32 | φ48 | φ51 | B1 | 10 | φ10 | φ30 | 10 | 20 | - | - | - | 185.3 |
S1.5S32B-1612 | 32 | φ48 | φ51 | B1 | 16 | φ12 | φ40 | 10 | 26 | - | - | - | 303.0 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 重量 W(g) |
---|---|---|---|---|---|---|---|---|---|---|---|
S1.5S34A-1012F | 34 | φ51 | φ54 | A1 | 10 | φ12 | - | - | 10 | - | 151.5 |
S1.5S34B-1010F | 34 | φ51 | φ54 | B1 | 10 | φ10 | φ44 | 10 | 20 | - | 267.4 |
S1.5S35A-1614F | 35 | φ52.5 | φ55.5 | A1 | 16 | φ14 | - | - | 16 | - | 252.6 |
S1.5S35B-1010F | 35 | φ52.5 | φ55.5 | B1 | 10 | φ10 | φ44 | 10 | 20 | - | 277.0 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S36A-1012F | 36 | φ54 | φ57 | A1 | 10 | φ12 | - | - | 10 | - | - | - | 170.9 |
S1.5S36A-1614F | 36 | φ54 | φ57 | A1 | 16 | φ14 | - | - | 16 | - | - | - | 268.3 |
S1.5S36B-1010 | 36 | φ54 | φ57 | B1 | 10 | φ10 | φ32 | 10 | 20 | - | - | - | 230.7 |
S1.5S36B#1012 | 36 | φ54 | φ57 | B1 | 10 | φ12 | φ32 | 10 | 20 | 4×1.8 | M3 | 5 | 223.8 |
S1.5S36B-1612 | 36 | φ54 | φ57 | B1 | 16 | φ12 | φ40 | 10 | 26 | - | - | - | 363.5 |
S1.5S38B-1012F | 38 | φ57 | φ60 | B1 | 10 | φ12 | φ50 | 10 | 20 | - | - | - | 336.7 |
S1.5S38B-1612 | 38 | φ57 | φ60 | B1 | 16 | φ12 | φ50 | 10 | 26 | - | - | - | 451.8 |
【#】にはキー溝・キー材とねじ穴・セットスクリュー付属。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S40A-1012F | 40 | φ60 | φ63 | A1 | 10 | φ12 | - | - | 10 | - | - | - | 213.1 |
S1.5S40A=1016 | 40 | φ60 | φ63 | A1 | 10 | φ16 | - | - | 10 | 5×2.3 | - | - | 205.3 |
S1.5S40A-1614F | 40 | φ60 | φ63 | A1 | 16 | φ14 | - | - | 16 | - | - | - | 335.8 |
S1.5S40B-1012 | 40 | φ60 | φ63 | B1 | 10 | φ12 | φ36 | 10 | 20 | - | - | - | 284.3 |
S1.5S40B#1015 | 40 | φ60 | φ63 | B1 | 10 | φ15 | φ36 | 10 | 20 | 5×2.3 | M4 | 5 | 271.8 |
S1.5S40B#1018 | 40 | φ60 | φ63 | B1 | 10 | φ18 | φ36 | 10 | 20 | 6×2.8 | M5 | 5 | 258.6 |
S1.5S40B-1612 | 40 | φ60 | φ63 | B1 | 16 | φ12 | φ40 | 10 | 26 | - | - | - | 431.0 |
【=】にはキー溝・キー材が付いております。
【#】にはキー溝・キー材とねじ穴・セットスクリュー付属。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 重量 W(g) |
---|---|---|---|---|---|---|---|---|---|---|---|
S1.5S42B-1012F | 42 | φ63 | φ66 | B1 | 10 | φ12 | φ50 | 10 | 20 | - | 381.1 |
S1.5S42B-1612 | 42 | φ63 | φ66 | B1 | 16 | φ12 | φ50 | 10 | 26 | - | 522.9 |
S1.5S44A-1012F | 44 | φ66 | φ69 | A1 | 10 | φ12 | - | - | 10 | - | 259.7 |
S1.5S44A-1612F | 44 | φ66 | φ69 | A1 | 16 | φ12 | - | - | 16 | - | 415.5 |
S1.5S44B-1012F | 44 | φ66 | φ69 | B1 | 10 | φ12 | φ50 | 10 | 20 | - | 404.9 |
S1.5S44B-1612 | 44 | φ66 | φ69 | B1 | 16 | φ12 | φ50 | 10 | 26 | - | 561.1 |
S1.5S45A-1012F | 45 | φ67.5 | φ70.5 | A1 | 10 | φ12 | - | - | 10 | - | 272.0 |
S1.5S45B-1012F | 45 | φ67.5 | φ70.5 | B1 | 10 | φ12 | φ50 | 10 | 20 | - | 417.3 |
S1.5S46A-1012F | 46 | φ69 | φ72 | A1 | 10 | φ12 | - | - | 10 | - | 284.7 |
S1.5S46B-1012F | 46 | φ69 | φ72 | B1 | 10 | φ12 | φ50 | 10 | 20 | - | 429.9 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S48A-1014F | 48 | φ72 | φ75 | A1 | 10 | φ14 | - | - | 10 | - | - | - | 307.5 |
S1.5S48A-1616F | 48 | φ72 | φ75 | A1 | 16 | φ16 | - | - | 16 | - | - | - | 486.1 |
S1.5S48B-1012 | 48 | φ72 | φ75 | B1 | 10 | φ12 | φ36 | 10 | 20 | - | - | - | 382.0 |
S1.5S48B-1612 | 48 | φ72 | φ75 | B1 | 16 | φ12 | φ40 | 10 | 26 | - | - | - | 587.3 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S50A-1014F | 50 | φ75 | φ78 | A1 | 10 | φ14 | - | - | 10 | - | - | - | 334.7 |
S1.5S50A-1616F | 50 | φ75 | φ78 | A1 | 16 | φ16 | - | - | 16 | - | - | - | 529.6 |
S1.5S50B-1012 | 50 | φ75 | φ78 | B1 | 10 | φ12 | φ40 | 10 | 20 | - | - | - | 428.0 |
S1.5S50B#1015 | 50 | φ75 | φ78 | B1 | 10 | φ15 | φ40 | 10 | 20 | 5×2.3 | M4 | 5 | 415.3 |
S1.5S50B#1018 | 50 | φ75 | φ78 | B1 | 10 | φ18 | φ40 | 10 | 20 | 6×2.8 | M5 | 5 | 402.1 |
S1.5S50B-1615 | 50 | φ75 | φ78 | B1 | 16 | φ15 | φ50 | 10 | 26 | - | - | - | 673.4 |
【#】にはキー溝・キー材とねじ穴・セットスクリュー付属。
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 重量 W(g) |
---|---|---|---|---|---|---|---|---|---|---|---|
S1.5S52A-1014F | 52 | φ78 | φ81 | A1 | 10 | φ14 | - | - | 10 | - | 363.0 |
S1.5S52A-1616F | 52 | φ78 | φ81 | A1 | 16 | φ16 | - | - | 16 | - | 574.9 |
S1.5S52B-1616 | 52 | φ78 | φ81 | B1 | 16 | φ16 | φ60 | 10 | 26 | - | 781.6 |
S1.5S54B-1616 | 54 | φ81 | φ84 | B1 | 16 | φ16 | φ60 | 10 | 26 | - | 828.7 |
S1.5S55A-1616F | 55 | φ82.5 | φ85.5 | A1 | 16 | φ16 | - | - | 16 | - | 650.0 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S56A-1616F | 56 | φ84 | φ87 | A1 | 16 | φ16 | - | - | 16 | - | - | - | 670.0 |
S1.5S56B-1616 | 56 | φ84 | φ87 | B1 | 16 | φ16 | φ50 | 10 | 26 | - | - | - | 810.0 |
S1.5S58B-1014F | 58 | φ87 | φ90 | B1 | 10 | φ14 | φ50 | 10 | 20 | - | - | - | 600.0 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(g) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S60A-1014F | 60 | φ90 | φ93 | A1 | 10 | φ14 | - | - | 10 | - | - | - | 490.0 |
S1.5S60A-1616F | 60 | φ90 | φ93 | A1 | 16 | φ16 | - | - | 16 | - | - | - | 770.0 |
S1.5S60B-1014 | 60 | φ90 | φ93 | B1 | 10 | φ14 | φ40 | 10 | 20 | - | - | - | 570.0 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(kg) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S64A-1014F | 64 | φ96 | φ99 | A1 | 10 | φ14 | - | - | 10 | - | - | - | 0.56 |
S1.5S64B-1014 | 64 | φ96 | φ99 | B1 | 10 | φ14 | φ40 | 10 | 20 | - | - | - | 0.64 |
S1.5S68B-1014F | 68 | φ102 | φ105 | B1 | 10 | φ14 | φ50 | 10 | 20 | - | - | - | 0.77 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(kg) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S70B-1616 | 70 | φ105 | φ108 | B1 | 16 | φ16 | φ50 | 10 | 26 | - | - | - | 1.20 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(kg) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S72A-1016F | 72 | φ108 | φ111 | A1 | 10 | φ16 | - | - | 10 | - | - | - | 0.70 |
S1.5S72A-1618F | 72 | φ108 | φ111 | A1 | 16 | φ18 | - | - | 16 | - | - | - | 1.12 |
S1.5S72B-1016 | 72 | φ108 | φ111 | B1 | 10 | φ16 | φ40 | 10 | 20 | - | - | - | 0.79 |
S1.5S75B-1016F | 75 | φ112.5 | φ115.5 | B1 | 10 | φ16 | φ50 | 10 | 20 | - | - | - | 0.90 |
S1.5S75B-1618 | 75 | φ112.5 | φ115.5 | B1 | 16 | φ18 | φ60 | 10 | 26 | - | - | - | 1.42 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(kg) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S80A-1618F | 80 | φ120 | φ123 | A1 | 16 | φ18 | - | - | 16 | - | - | - | 1.39 |
S1.5S80B-1016 | 80 | φ120 | φ123 | B1 | 10 | φ16 | φ40 | 10 | 20 | - | - | - | 0.96 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 重量 W(kg) |
---|---|---|---|---|---|---|---|---|---|---|---|
S1.5S90A-1622F | 90 | φ135 | φ138 | A1 | 16 | φ22 | - | - | 16 | - | 1.75 |
S1.5S90B-1618 | 90 | φ135 | φ138 | B1 | 16 | φ18 | φ70 | 10 | 26 | - | 2.05 |
単位:mm
型番 | 歯数 z | 基準円 直径 d | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H7) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | ねじ | 重量 W(kg) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M | ls | ||||||||||||
S1.5S100A-1016F | 100 | φ150 | φ153 | A1 | 10 | φ16 | - | - | 10 | - | - | - | 1.37 |
S1.5S100A-1618F | 100 | φ150 | φ153 | A1 | 16 | φ18 | - | - | 16 | - | - | - | 2.19 |
S1.5S100B-1016 | 100 | φ150 | φ153 | B1 | 10 | φ16 | φ40 | 10 | 20 | - | - | - | 1.46 |
S1.5S100B-1618 | 100 | φ150 | φ153 | B1 | 16 | φ18 | φ50 | 10 | 26 | - | - | - | 2.32 |
型番 |
環境対応 |
特性・用途 |
歯数(T) |
歯幅(mm) |
形状 |
軸穴形状 |
軸穴径(mm) |
熱処理 |
精度((旧)JIS) |
軸穴公差 |
軸穴仕様 |
下穴品・完成品 |
タップ穴サイズ |
セットスクリューサイズ |
キー溝幅(mm) |
キー溝深さ(mm) |
形状(詳細) |
詳細タイプ | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
RoHS対応(10物質)
|
該当なし
|
8
|
18
|
軸付
|
丸穴
|
9
|
なし
|
N8級
|
h9
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
L1
|
-
| 10 | 1個 | 1,940円(
2,134円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
10
|
18
|
軸付
|
丸穴
|
12
|
なし
|
N8級
|
h9
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
L1
|
-
| 10 | 1個 | 2,179円(
2,397円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
12
|
18
|
K形
|
丸穴
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
K2
|
-
| 10 | 1個 | 907円(
998円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
13
|
18
|
K形
|
丸穴
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
K2
|
-
| 10 | 1個 | 836円(
920円
) | 4日目 | |
RoHS対応(10物質)
|
該当なし
|
14
|
18
|
K形
|
丸穴
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
K2
|
-
| 10 | 1個 | 962円(
1,058円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
15
|
12
|
A形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 465円(
512円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
12
|
A形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,060円(
1,166円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
18
|
A形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 632円(
695円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
18
|
A形
|
丸穴
|
9
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,165円(
1,282円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
18
|
A形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,165円(
1,282円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
18
|
A形
|
丸穴
|
11
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,165円(
1,282円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
18
|
A形
|
丸穴
|
12
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,165円(
1,282円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
15
|
12
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
-
| 10 | 1個 | 638円(
702円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
15
|
16
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 657円(
723円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
A形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 529円(
582円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
A形
|
丸穴
|
9
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,076円(
1,184円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
A形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,076円(
1,184円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
A形
|
丸穴
|
11
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,076円(
1,184円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
A形
|
丸穴
|
12
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,076円(
1,184円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
A形
|
丸穴
|
13
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,076円(
1,184円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
A形
|
丸穴
|
14
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,076円(
1,184円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
16
|
A形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 534円(
587円
) | 4日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
16
|
A形
|
丸穴
|
9
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,129円(
1,242円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
16
|
A形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,129円(
1,242円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
16
|
A形
|
丸穴
|
11
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,129円(
1,242円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
16
|
A形
|
丸穴
|
12
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,129円(
1,242円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
16
|
A形
|
丸穴
|
13
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,129円(
1,242円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
16
|
A形
|
丸穴
|
14
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
-
| 10 | 1個 | 1,195円(
1,315円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
-
| 10 | 1個 | 675円(
743円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
B形
|
丸穴
|
9
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
-
| 10 | 1個 | 1,270円(
1,397円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
B形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
-
| 10 | 1個 | 1,270円(
1,397円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
B形
|
丸穴+タップ
|
9
|
なし
|
N8級
|
H7
|
軸穴加工品
|
完成品
|
M4
|
M4×3
|
-
|
-
|
B1
|
-
| 10 | 1個 | 1,495円(
1,645円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
12
|
B形
|
丸穴+タップ
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
完成品
|
M4
|
M4×3
|
-
|
-
|
B1
|
-
| 10 | 1個 | 1,565円(
1,722円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
16
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 699円(
769円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
16
|
18
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 726円(
799円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
12
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 698円(
768円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
12
|
B形
|
丸穴
|
9
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 1,285円(
1,414円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
12
|
B形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 1,285円(
1,414円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
12
|
B形
|
キー溝穴+タップ
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
完成品
|
M4
|
M4×3
|
3
|
1.4
|
B1
|
追加工用商品
| 10 | 1個 | 1,793円(
1,972円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
12
|
B形
|
丸穴+タップ
|
9
|
なし
|
N8級
|
H7
|
軸穴加工品
|
完成品
|
M4
|
M4×3
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 1,511円(
1,662円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
12
|
B形
|
丸穴+タップ
|
10
|
なし
|
N8級
|
H7
|
軸穴加工品
|
完成品
|
M4
|
M4×3
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 1,599円(
1,759円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
17
|
18
|
B形
|
丸穴
|
8
|
なし
|
N8級
|
H8
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
-
| 10 | 1個 | 769円(
846円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
12
|
A形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 518円(
570円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
16
|
A形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 602円(
662円
) | 3日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
16
|
A形
|
丸穴
|
11
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,195円(
1,315円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
16
|
A形
|
丸穴
|
12
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,195円(
1,315円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
16
|
A形
|
丸穴
|
13
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,195円(
1,315円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
16
|
A形
|
丸穴
|
14
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,195円(
1,315円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
16
|
A形
|
丸穴
|
15
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,195円(
1,315円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
16
|
A形
|
丸穴
|
16
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,195円(
1,315円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
16
|
A形
|
丸穴
|
17
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,195円(
1,315円
) | 10日目 | |
RoHS対応(10物質)
|
該当なし
|
18
|
18
|
A形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 635円(
699円
) | 2日目 | |
|
RoHS対応(10物質)
|
該当なし
|
18
|
18
|
A形
|
丸穴
|
11
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,275円(
1,403円
) | - |
|
RoHS対応(10物質)
|
該当なし
|
18
|
18
|
A形
|
丸穴
|
12
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,275円(
1,403円
) | - |
|
RoHS対応(10物質)
|
該当なし
|
18
|
18
|
A形
|
丸穴
|
13
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,275円(
1,403円
) | - |
|
RoHS対応(10物質)
|
該当なし
|
18
|
18
|
A形
|
丸穴
|
14
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,275円(
1,403円
) | - |
|
RoHS対応(10物質)
|
該当なし
|
18
|
18
|
A形
|
丸穴
|
15
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,275円(
1,403円
) | - |
|
RoHS対応(10物質)
|
該当なし
|
18
|
18
|
A形
|
丸穴
|
16
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,275円(
1,403円
) | - |
|
RoHS対応(10物質)
|
該当なし
|
18
|
18
|
A形
|
丸穴
|
17
|
なし
|
N8級
|
H7
|
軸穴加工品
|
下穴品
|
-
|
-
|
-
|
-
|
A1
|
追加工用商品
| 10 | 1個 | 1,275円(
1,403円
) | - |
RoHS対応(10物質)
|
該当なし
|
18
|
12
|
B形
|
丸穴
|
10
|
なし
|
N8級
|
H7
|
標準軸穴品
|
下穴品
|
-
|
-
|
-
|
-
|
B1
|
追加工用商品
| 10 | 1個 | 699円(
769円
) | 在庫品1日目 当日出荷可能 |
Loading...
【特長】
・歯車精度等級は、JIS B 1702-1 N8級
・形状A:ハブ無し、B:片側ハブ、L:両側軸、K:歯車片寄り
・軸締結「-」はキー溝・ねじ穴無し(L1型は除く)、「#」にはキー溝・キー材とねじ穴・セットスクリュー付属、「=」にはキー溝・キー材が付いておる
【用途】
・装置の動力伝達・駆動・搬送部分
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
