パワフルチャック CKL2シリーズ

パワフルチャック CKL2シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
37,297円 ～ 56,064円
税込価格
41,027円 ～ 61,670円

薄形、軽量コンパクト、高把持力を実現しました。【特長】・ダイレクトドライブ方式...

詳細情報を確認する

(i)ご注意

  • 型番によって同一型式で複数の納期が表示される場合がございます。
    同じ商品のため在庫品納期をご参照ください。
  • ロボット周辺部品選定ページはこちら。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 把持力の詳細は、メーカーカタログの把持力性能データ表で0.5Ｍpa時爪長20mmの場合の把持力をご参照ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定21件の候補があります。

Loading...

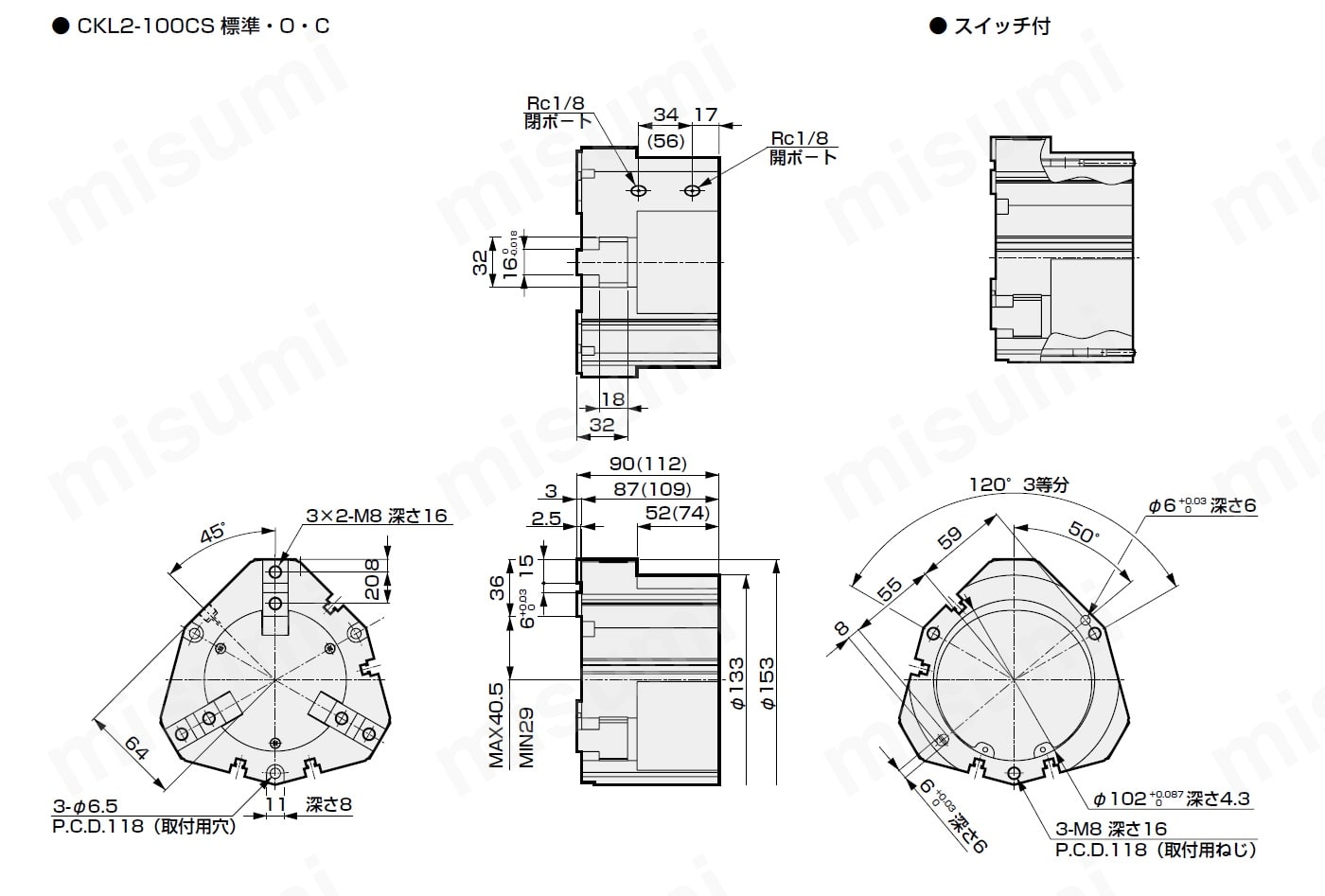

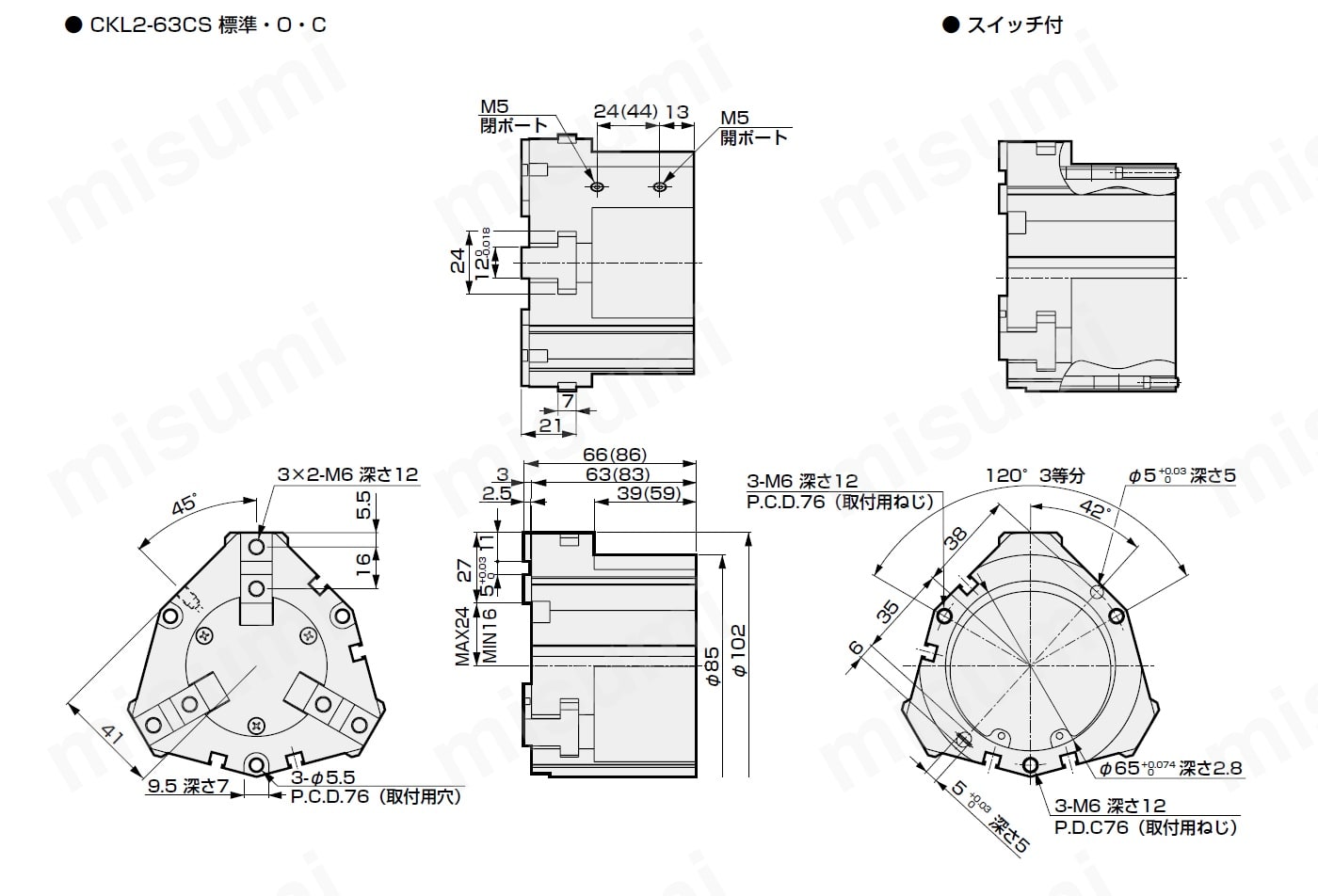

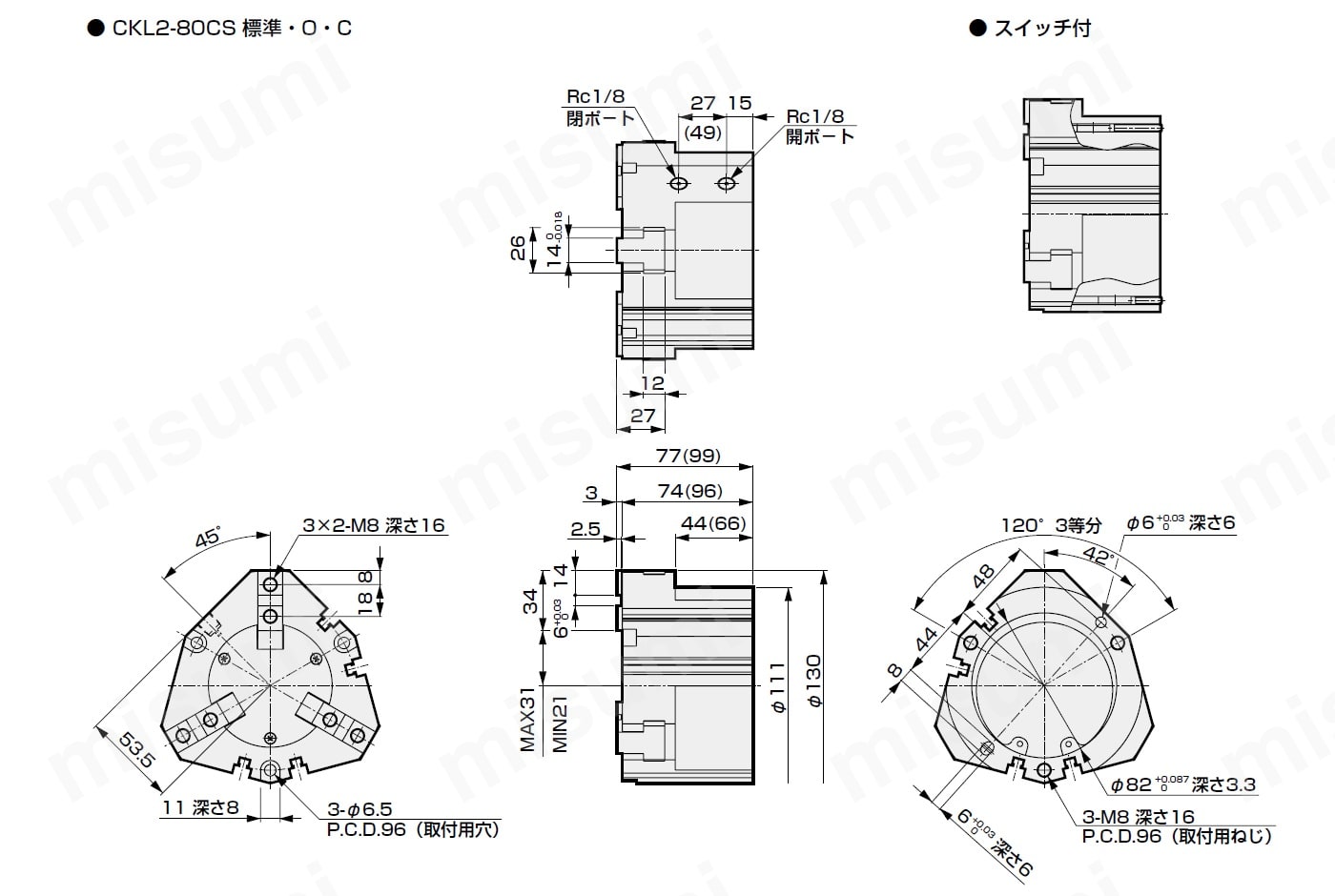

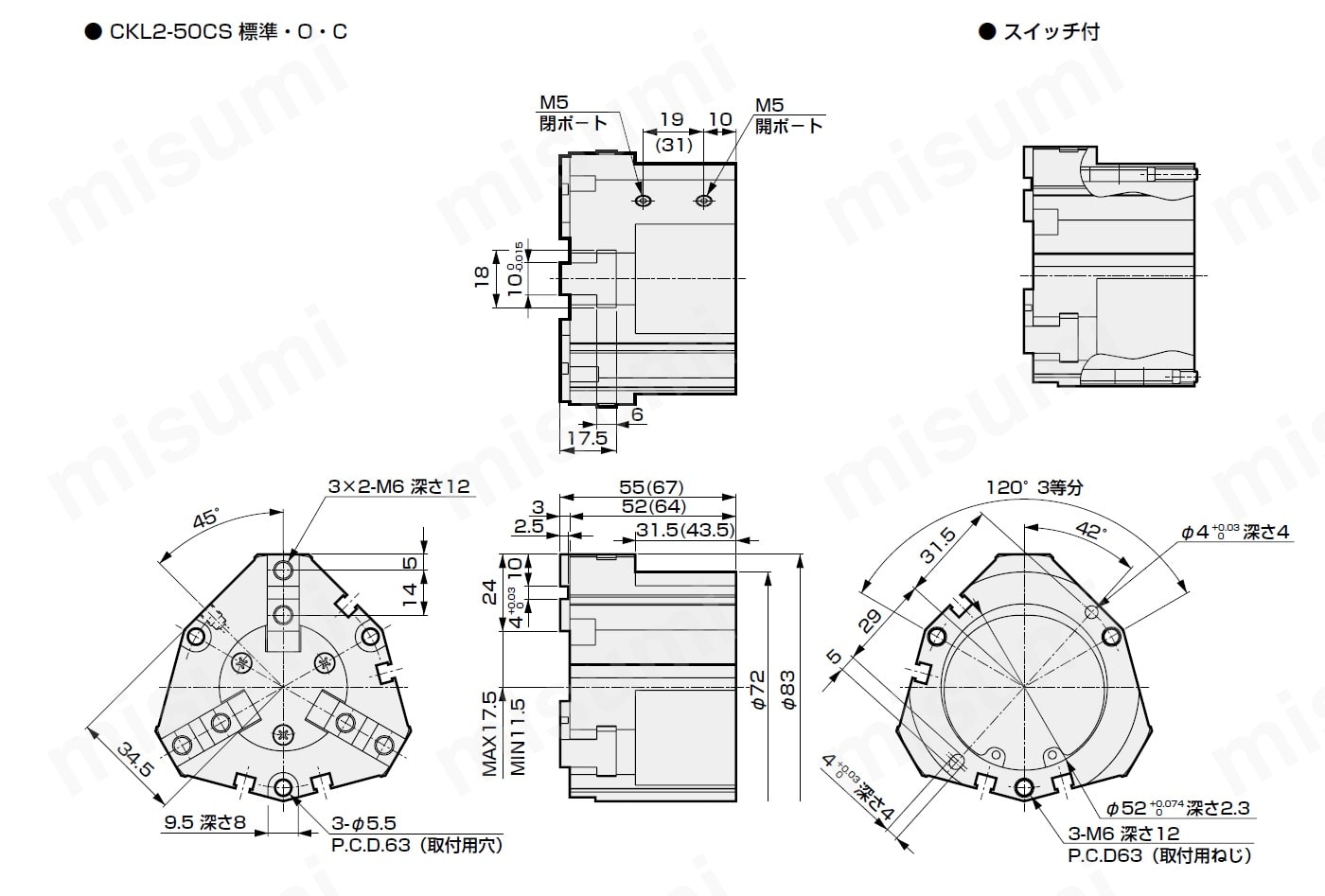

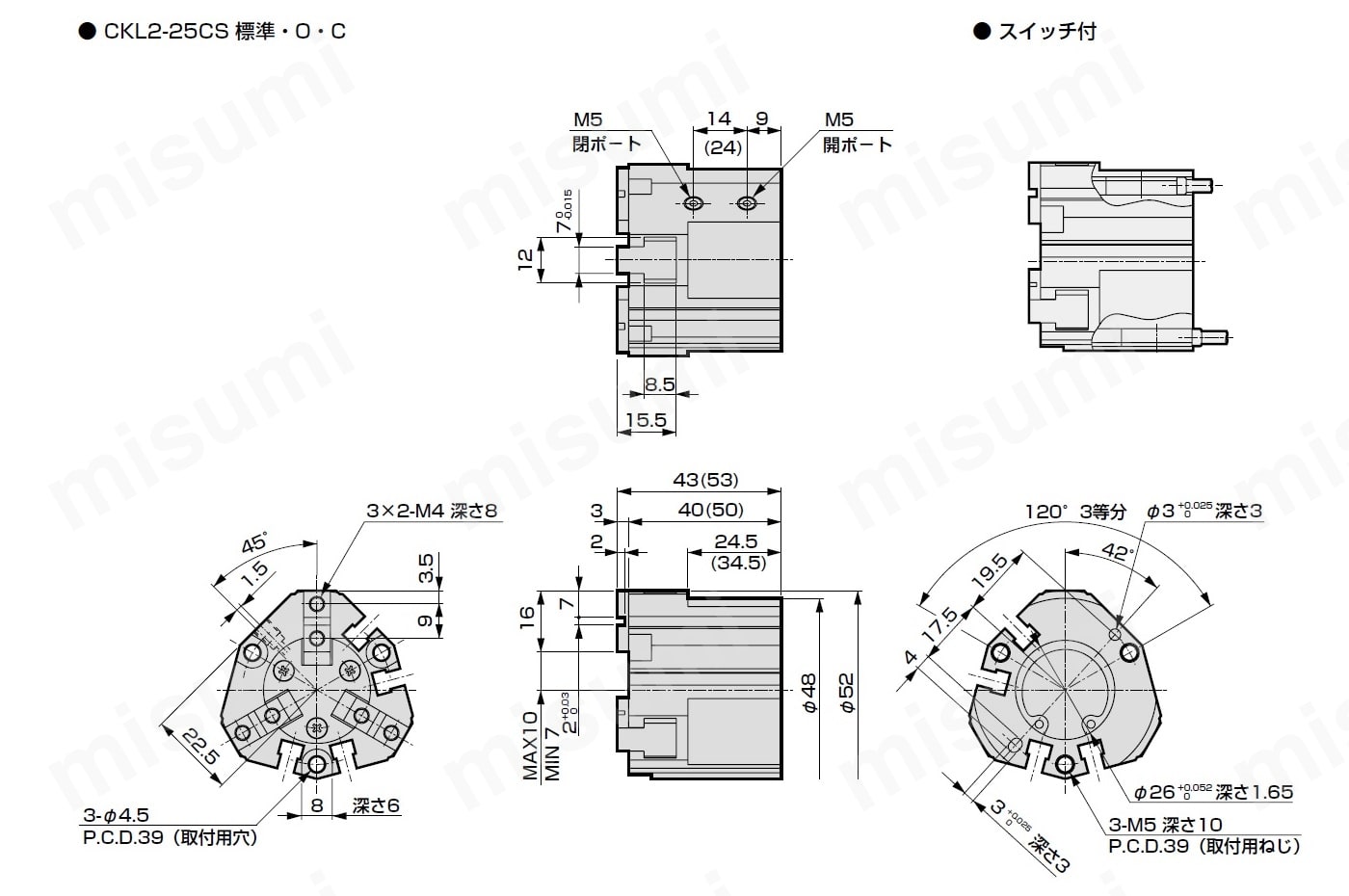

外形図

  • （ ）内はO〔ノーマルオープン〕とC〔ノーマルクローズ〕仕様寸法です。
  • （ ）内はO〔ノーマルオープン〕とC〔ノーマルクローズ〕仕様寸法です。
  • （ ）内はO〔ノーマルオープン〕とC〔ノーマルクローズ〕仕様寸法です。
  • （ ）内はO〔ノーマルオープン〕とC〔ノーマルクローズ〕仕様寸法です。
  • （ ）内はO〔ノーマルオープン〕とC〔ノーマルクローズ〕仕様寸法です。
  • （ ）内はO〔ノーマルオープン〕とC〔ノーマルクローズ〕仕様寸法です。
  • （ ）内はO〔ノーマルオープン〕とC〔ノーマルクローズ〕仕様寸法です。
  • （ ）内はO〔ノーマルオープン〕とC〔ノーマルクローズ〕仕様寸法です。

製品仕様

項目CKL2
サイズ16CS20CS25CS32CS40CS50CS63CS80CS100CS
チューブ内径 mmΦ16Φ20Φ25Φ32Φ40Φ50Φ63Φ80Φ100
使用流体圧縮空気
最高使用圧力 MPa0.7
最低使用圧力 MPa0.3
周囲温度 ℃5～60
接続口径M3M5Rc1/8
動作ストローク mm5681012162023
ロッド径 mmΦ6Φ8Φ10Φ12Φ14Φ16Φ20
内部容積（往復） cm31.21.83.37.715.628.360.3118.2215.5
繰返し精度 mm±0.01
質量 kg0.070.120.190.260.380.591.022.023.45
給油不要（給油時タービン油1種 ISO VG32を使用）

スイッチ仕様

項目無接点2線式無接点3線式無接点2線式無接点3線式
T2H/VT3H/VF2VF3H/V
用途プログラマブルコントローラ専用プログラマブルコントローラ、リレー用プログラマブルコントローラ専用プログラマブルコントローラ、リレー用
出力方式-NPN出力-NPN出力
電源電圧-DC10～28V-DC10～28V
負荷電圧・電流DC10～30V、5～20mA（注1）DC30V以下、100mA以下DC10～30V、5～20mADC30V、50mA以下
表示灯LED（ON時点灯）黄色LED（ON時点灯）
漏れ電流1mA以下10μA以下1mA以下10μA以下
質量1m:18g 3m:49g 5m:80g1m:10g 3m:29g

注1:上記の負荷電流の最大値:20mAは、25℃でのものです。スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります（60℃のとき5～10mAとなります）。
注2:F形スイッチは耐屈曲リード線を使用しています。

内部構造

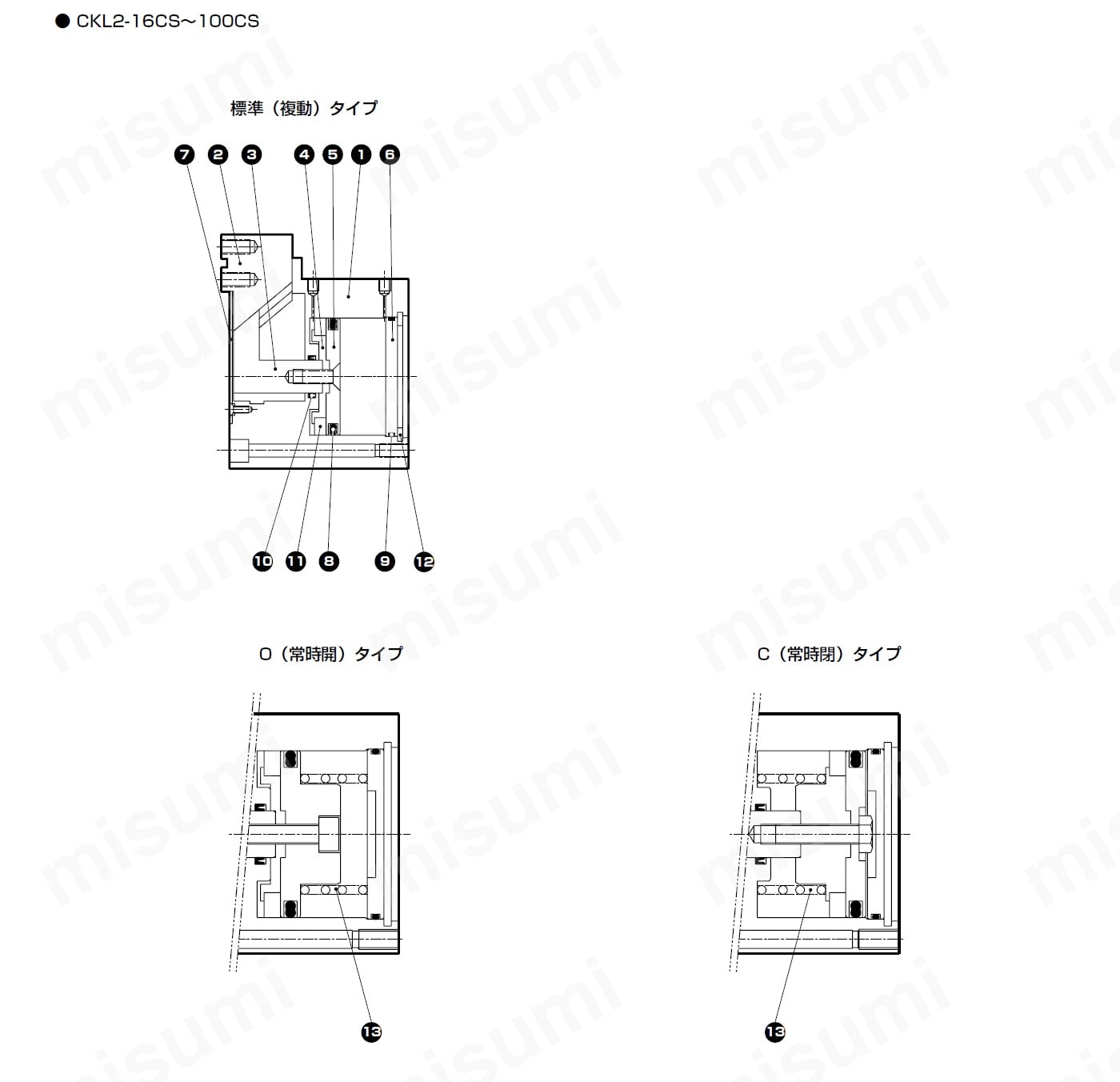

パワフルチャックCKL2シリーズ 内部構造図

分解不可

部品リスト

No.部品名称材質No.部品名称材質
1ボディアルミニウム合金10ロッドパッキンニトリルゴム
2フィンガ鋼11磁石-
3ピストンAステンレス鋼（16～32CS）、
鋼（40～100CS）		12止め輪ステンレス鋼（16～63CS）
鋼（80～100CS）
4ピストンBアルミニウム合金13スプリングステンレス鋼
5ピストンCアルミニウム合金---
6シリンダカバアルミニウム合金---
7センターカバステンレス鋼---
8ピストンパッキンニトリルゴム---
9シリンダガスケットニトリルゴム---

型番リスト
