転造ボールねじ 無予圧タイプ（ナット単体） CNF
- 通常価格(税別)
- 28,291円 ～ 59,608円
- 税込価格
- 31,120円 ～ 65,569円
転造ボールねじ 無予圧タイプCNF形のナット単体です。【特長】・大リードによる...
型番
未確定8件の候補があります。
Loading...
商品情報

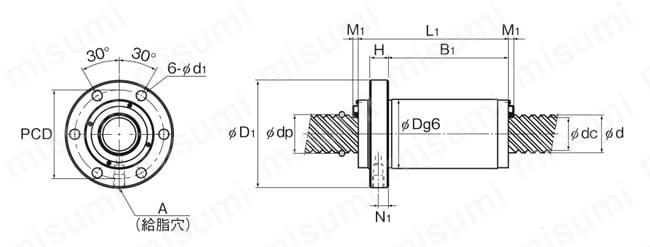

外形図
[ ! ] 本品はナット単体です。軸単体は＞＞こちら 「転造ボールねじ 無予圧タイプ（軸単体） TS」
[ ! ] 軸単体は、ねじ軸外径・リードが同じものをご選定ください。
製品仕様
- DN値：70000
規格表
・型番の構成例
| 呼び型番 | 防塵 記号 | ナット 単品 | ||
| CNF1530-6 | NUT | |||
| CNF1530-6 | ZZ | NUT |
| 呼び型番 | ねじ軸 外径 d | リード Ph | ボール 中心径 dp | 谷径 dc | 負 荷 回路数 列×巻 | 基本定格荷重 | 剛性 K N/µm | ナット寸法 | 軸方向 すきま | ねじ軸 慣性モーメント kg・m2/mm | ナット 質量 kg | 軸 質量 kg/m | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ca kN | Coa kN | 外径 D | フランジ径 D1 | 全長 L1 | H | B1 | PCD | d1 | 給脂穴 | シール M1 | ||||||||||||
| N1 | A | |||||||||||||||||||||
| CNF1530-6 | 15 | 30 | 15.75 | 12.5 | 4×1.6 | 10.1 | 24.7 | 310 | 32 | 53 | 63 | 10 | 47 | 43 | 5.5 | 5 | M6 | 3.5 | 0.1 | 3.90×10-8 | 0.42 | 1.19 |
| CNF2040-6 | 20 | 40 | 20.75 | 17.5 | 4×1.65 | 12 | 34.4 | 400 | 37 | 57 | 81 | 10 | 65 | 47 | 5.5 | 5.5 | M6 | 3.5 | 0.1 | 1.23×10-8 | 0.5 | 2.12 |
| CNF2550-6 | 25 | 50 | 26 | 21.9 | 4×1.65 | 18.9 | 53.9 | 460 | 45 | 69 | 102 | 12 | 81.5 | 57 | 6.6 | 7 | M6 | 3.5 | 0.1 | 3.01×10-7 | 0.85 | 3.34 |
| CNF3060-6 | 30 | 60 | 31.25 | 26.4 | 4×1.65 | 26.2 | 77.7 | 600 | 55 | 89 | 122 | 15 | 97 | 71 | 9 | 9 | M6 | 3.5 | 0.14 | 6.24×10-7 | 1.7 | 4.84 |
ミスミでは追加工・特注などには対応しておりません。
注：潤滑装置QZを装着する場合は、ナット全長寸法が増加します。
関連部品
| ボールねじ | |
| カテゴリページ | ボールねじ ねじ軸単品 |
| 代表商品 | 転造ボールねじ 無予圧タイプ （軸単体） TS |
| 画像 |  |
型番リスト
- 表示件数:
| 型番 |
ねじ軸外径 d(mm) |
リード(mm) |
負荷回路数(列×巻) |
基本定格荷重 動定格Ca(N) |
基本定格荷重 静定格Coa(N) |
軸方向隙間 |
防塵シール | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
15
|
30
|
4×1.6
|
10100
|
24700
|
0.1
|
なし
| 10 | 1個 | 28,291円(
31,120円
) | 15日目 | |
15
|
30
|
4×1.6
|
10100
|
24700
|
0.1
|
あり
| 10 | 1個 | 31,581円(
34,739円
) | 15日目 | |
20
|
40
|
4×1.65
|
12000
|
34400
|
0.1
|
なし
| 10 | 1個 | 30,923円(
34,015円
) | 15日目 | |
20
|
40
|
4×1.65
|
12000
|
34400
|
0.1
|
あり
| 10 | 1個 | 37,779円(
41,557円
) | 15日目 | |
25
|
50
|
4×1.65
|
18900
|
53900
|
0.1
|
なし
| 10 | 1個 | 35,264円(
38,790円
) | 15日目 | |
25
|
50
|
4×1.65
|
18900
|
53900
|
0.1
|
あり
| 10 | 1個 | 39,081円(
42,989円
) | 15日目 | |
30
|
60
|
4×1.65
|
26200
|
77700
|
[0.2以下（転造）] 0.14
|
なし
| 10 | 1個 | 55,660円(
61,226円
) | 15日目 | |
30
|
60
|
4×1.65
|
26200
|
77700
|
[0.2以下（転造）] 0.14
|
あり
| 10 | 1個 | 59,608円(
65,569円
) | 15日目 |
Loading...
詳細情報
基本情報
転造ボールねじ 無予圧タイプCNF形のナット単体です。
【特長】
・大リードによる4条の負荷条数とロングナットの組み合わせで、長寿命が得られます。
(i)ご注意
- この商品は受注集中に伴い、長納期化しております。お見積にて納期をご確認ください。
- 本品はナット単体です。
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
