大阪サニタリー

大阪サニタリー

ヘルール異径チーズ

ヘルール異径チーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
9,629円 ～ 17,947円
税込価格
10,592円 ～ 19,742円

【特長】・国産（日本製） 内外320～400＃研磨。・ステンレス製

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

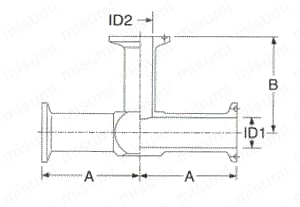

ヘルール異径チーズ 外形図1

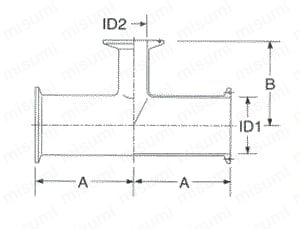

ヘルール異径チーズ 外形図2

規格表

Nom.sizeID1ID2ABMass kg
1.0S×8A2310.555550.239
1.0S×10A231455550.241
1.0S×15A2317.555550.247
1.5S×8A35.710.570550.252
1.5S×10A35.71470550.245
1.5S×15A35.717.570550.253
1.5S×1.0S35.72370660.293
2.0S×1.0S47.8238272.50.457
2.0S×1.5S47.835.78285.50.471
2.5S×1.0S59.52310578.50.827
2.5S×1.5S59.535.710591.50.805
2.5S×2.0S59.547.8105103.50.884
3.0S×1.0S72.323110851.038
3.0S×1.5S72.335.7110981.004
3.0S×2.0S72.347.81101101.052
3.0S×2.5S72.359.51101101.150
4.0S×2.0S97.647.8155122.51.840
4.0S×2.5S97.659.5155122.51.890
4.0S×3.0S97.672.3155122.51.940
  • 1.0S×8A～1.5S×15Aと10A×8A～15A×10A：SUS316Lのみ
Nom.sizeID1ID2ABMass kg
10A×8A1410.555550.193
15A×8A17.510.555550.242
15A×10A17.51455550.243
  • 1.0S×8A～1.5S×15Aと10A×8A～15A×10A：SUS316Lのみ

型番リスト

表示件数:
  1. 1
型番
外径呼び 1（範囲）
外径呼び２（範囲）
継手 材質
内径d(d1)(φ)
内径d2(φ)
外径呼び１
外径呼び 2
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
～2.0S
～2.0S
SUS304
35.7
23
1.5S
1.0S

1個

9,629円( 10,592円 )

16日目

～2.0S
～2.0S
SUS304
47.8
23
2.0S
1.0S

1個

11,308円( 12,439円 )

16日目

～2.0S
～2.0S
SUS304
47.8
35.7
2.0S
1.5S

1個

11,599円( 12,759円 )

40日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・国産（日本製） 内外320～400＃研磨。・ステンレス製

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
