ＴＨＫ

軸端完成品精密ボールねじ（BNK形）軸径15、リード10

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 43,954円～ 93,468円

税込価格: 48,349円～ 102,815円

軸端完成品の為、図面・加工が無くそのままお使いいただけます。【特長】・軸端完成...

詳細情報を確認する

種類：

精密
セット品/単品：

セット品
ねじ軸外径 d(mm)：

15
リード(mm)：

10
フランジ形状：

角形
軸端種類：

標準軸端加工品
特徴：

標準
ナット形状：

シングル
循環方式：

エンドキャップ式
右ねじ/左ねじ：

右ねじ
使用条件：

標準 / 高速 / 防塵
負荷回路数(列×巻)：

2×2.8
ねじ種類：

軸とナットのセット品(軸端完成品)
ボールねじ適応形番：

なし

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

型番

未確定20件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ボールねじ諸元

リード（mm）	10
BCD（mm）	15.75
谷径（mm）	12.5
ねじれ方向、条数	右、2
回路数	2.8巻×2列

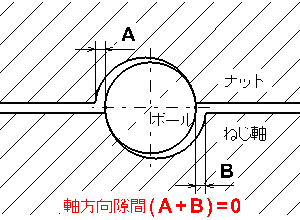

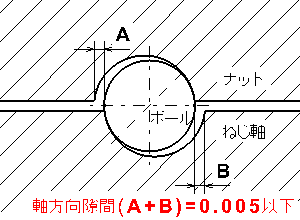

すきま記号	G0	GT	G2
軸方向すきま（mm）	0	0.005以下	0.02以下
基本動定格荷重Ca（kN）	9	14.3	14.3
基本静定格荷重C₀a（kN）	13.9	27.9	27.9
予圧トルク（N・m）	2×10^-2～9.8×10^-2	-	-
スペーサボール	1：1	なし	なし
剛性値（N/μm）	190	350
循環方式	エンドキャップ

規格表

型番	ストローク	ねじ軸長さ			ねじ軸軸心の振れ D	ナット外径の振れ H	フランジ直角度 I	ねじ溝面の振れ J	リード精度		ナット質量 kg	軸質量 kg/m
型番	ストローク	L₁	L₂	L₃	ねじ軸軸心の振れ D	ナット外径の振れ H	フランジ直角度 I	ねじ溝面の振れ J	代表移動量誤差	変動	ナット質量 kg	軸質量 kg/m
BNK 1510-5.6G0+321LC5Y	150	239	254	321	0.035	0.015	0.011	0.012	±0.023	0.018	0.22	0.76
BNK 1510-5.6G2+321LC7Y	150	239	254	321	0.055	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+371LC5Y	200	289	304	371	0.035	0.015	0.011	0.012	±0.023	0.018	0.22	0.76
BNK 1510-5.6G2+371LC7Y	200	289	304	371	0.055	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+421LC5Y	250	339	354	421	0.04	0.015	0.011	0.012	±0.025	0.02	0.22	0.76
BNK 1510-5.6G2+421LC7Y	250	339	354	421	0.06	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+471LC5Y	300	389	404	471	0.04	0.015	0.011	0.012	±0.025	0.02	0.22	0.76
BNK 1510-5.6G2+471LC7Y	300	389	404	471	0.06	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+521LC5Y	350	439	454	521	0.05	0.015	0.011	0.012	±0.027	0.02	0.22	0.76
BNK 1510-5.6G2+521LC7Y	350	439	454	521	0.075	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+571LC5Y	400	489	504	571	0.05	0.015	0.011	0.012	±0.027	0.02	0.22	0.76
BNK 1510-5.6G2+571LC7Y	400	489	504	571	0.075	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+621LC5Y	450	539	554	621	0.05	0.015	0.011	0.012	±0.03	0.023	0.22	0.76
BNK 1510-5.6G2+621LC7Y	450	539	554	621	0.075	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+671LC5Y	500	589	604	671	0.065	0.015	0.011	0.012	±0.03	0.023	0.22	0.76
BNK 1510-5.6G2+671LC7Y	500	589	604	671	0.09	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+721LC5Y	550	639	654	721	0.065	0.015	0.011	0.012	±0.035	0.025	0.22	0.76
BNK 1510-5.6G2+721LC7Y	550	639	654	721	0.09	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+771LC5Y	600	689	704	771	0.065	0.015	0.011	0.012	±0.035	0.025	0.22	0.76
BNK 1510-5.6G2+771LC7Y	600	689	704	771	0.09	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+871LC5Y	700	789	804	871	0.085	0.015	0.011	0.012	±0.035	0.025	0.22	0.76
BNK 1510-5.6G2+871LC7Y	700	789	804	871	0.12	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76
BNK 1510-5.6G0+971LC5Y	800	889	904	971	0.085	0.015	0.011	0.012	±0.04	0.027	0.22	0.76
BNK 1510-5.6G2+971LC7Y	800	889	904	971	0.12	0.03	0.018	0.014	移動量誤差：±0.05/300		0.22	0.76

注）C5精度につきましては、GTすきまも標準化しています。

注意・禁止事項

取扱い

（1）重量（20kg以上）のある製品を運搬する際は、2人以上または運搬器具を使用しておこなってください。けがや破損の原因となります。
（2）各部を分解しないでください。機能が損失する原因となります。
（3）ボールねじ軸およびボールねじナットを傾けますと、自重で落下する場合がありますのでご注意ください。
（4）ボールねじを落下させたり、叩いたりしないでください。けがや破損の原因となります。また、衝撃を与えた場合、外観に破損が見られなくとも機能が損失する可能性があります。
（5）組立時には、ボールねじナットをボールねじ軸から抜かないように作業をおこなってください。
（6）製品を扱う場合は、必要に応じて保護手袋、安全靴等を着用して安全を確保してください。

使用上の注意

（1）切り粉やクーラントなど異物の流入のないようご注意ください。破損の原因となります。
（2）切り粉、クーラント、腐食性のある溶剤、水などが製品内部に流入するような環境下で使用される場合は、ジャバラまたはカバー等により製品への流入を避けてください。
（3）80℃を超えての使用は避けてください。耐熱仕様を除き、この温度を超えると樹脂・ゴム部品が変形・損傷する恐れがあります。
（4）切り粉などの異物が付着した場合は、洗浄した後、潤滑剤を再封入してください。
（5）微揺動の場合は、転動面と転動体の接触面に油膜が形成されにくく、フレッチングを生じることがありますので耐フレッチング性に優れたグリースをご使用ください。また、定期的にボールねじナット1回転程度の動作を加えることにより転動面と転動体に油膜を形成させることを推奨します。
（6）製品に位置決め部品（ピン、キー等）を無理に打ち込まないでください。転動面に圧痕が生じ機能を損失する原因となります。
（7）ボールねじ軸の支持部とボールねじナットの芯違いや倒れがあると極端に寿命が短くなる場合がありますので、取付部品、組付精度には十分ご注意ください。
（8）転動体がボールねじナットから脱落した場合は、そのまま使用せずください。
（9）縦軸に使用される場合は、落下防止の安全機構を追加する等の対処をしてください。ボールねじナットが自重で落下する恐れがあります。
（10）許容回転数をこえての使用はしないでください。部品の破損や事故につながります。使用回転数は弊社の仕様範囲内でお願いします。
（11）ボールねじナットをオーバーランさせないでください。ボールの脱落・循環部品の損傷・ボール転動面に圧痕等を発生させ、作動不良を起こすことがあります。また、その状態での継続使用の場合、早期摩耗・循環部品の破損につながることがあります。
（12）ボールねじの使用に際しては、LMガイドやボールスプラインなどの案内要素を設けて使用してください。破損の要因となります。
（13）取付部材の剛性および精度が不足すると、軸受の荷重が局部的に集中し、軸受性能が著しく低下します。したがって、ハウジングやベースの剛性・精度、固定用ボルトの強度について十分検討ください。

潤滑

（1）防錆油をよく拭き取り、潤滑剤を封入してからお使いください。
（2）異なる潤滑剤を混合しての使用は避けてください。増ちょう剤が同種類のグリースでも、添加剤などが異なることにより、お互いに悪影響を及ぼす恐れがあります。
（3）常に振動が作用する箇所、クリーンルーム、真空、低温・高温など特殊環境下で使用される場合は、仕様・環境に適したグリースをご使用ください。
（4）グリースニップル・油穴が付いていない製品を潤滑する場合には、転動面に直接潤滑剤を塗布し、内部にグリースが入るよう慣らしストロークを数度おこなってください。
（5）温度によりグリースのちょう度は変化します。ちょう度の変化によってボールねじのトルクも変化しますのでご注意ください。
（6）給脂後はグリースの攪拌抵抗によりボールねじの回転トルクが増大する可能性があります。必ず慣らし運転をおこない、グリースを十分なじませてから、機械の運転をおこなってください。
（7）給脂直後は余分なグリースが周囲に飛び散る可能性がありますので、必要に応じて拭き取ってご使用ください。
（8）グリースは使用時間とともに性状は劣化し潤滑性能は低下しますので、使用頻度に応じたグリース点検と補給が必要です。
（9）使用条件や使用環境により給脂間隔が異なりますが、走行距離100km（3～6ヶ月）を目安に給脂してください。最終的な給脂間隔・量は実機にて設定願います。
（10）取付け姿勢やナットの給油口によっては、潤滑油が廻らず潤滑不良となる恐れがありますので、設計時に十分ご検討ください。
（11）ボールねじを使用する際には、良好な潤滑をする必要があります。無給油のままで使用すると、転がり部の摩耗が増加し、早期寿命の原因となる場合があります。給油量の目安はデジタルカタログに示します。

保管

ボールねじは、弊社の梱包および荷姿で、高温、低温、多湿を避け、水平な状態で室内に保管してください。
長期間保管された製品は内部の潤滑剤が経時劣化していることがありますので、潤滑剤を再給脂してからご使用ください。

廃棄

製品は産業廃棄物として適切な廃棄処置をおこなってください。

型番リスト

表示件数:

型番	精度	ねじ軸全長(mm)	基本定格荷重動定格Ca(N)	基本定格荷重静定格Coa(N)	軸方向隙間	予圧	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BNK1510-5.6G0+321LC5Y	C5	321	9000	13900	G0	あり	10	1個	51,828円( 57,011円 )	在庫品1日目当日出荷可能
BNK1510-5.6G0+371LC5Y	C5	371	9000	13900	G0	あり	10	1個	57,597円( 63,357円 )	18日目
BNK1510-5.6G0+421LC5Y	C5	421	9000	13900	G0	あり	-	1個	49,610円( 54,571円 )	在庫品1日目当日出荷可能
BNK1510-5.6G0+471LC5Y	C5	471	9000	13900	G0	あり	10	1個	59,416円( 65,358円 )	18日目
BNK1510-5.6G0+521LC5Y	C5	521	9000	13900	G0	あり	10	1個	63,356円( 69,692円 )	18日目
BNK1510-5.6G0+571LC5Y	C5	571	9000	13900	G0	あり	-	1個	57,310円( 63,041円 )	在庫品1日目当日出荷可能
BNK1510-5.6G0+621LC5Y	C5	621	9000	13900	G0	あり	-	1個	61,820円( 68,002円 )	在庫品1日目当日出荷可能
BNK1510-5.6G0+671LC5Y	C5	671	9000	13900	G0	あり	10	1個	74,270円( 81,697円 )	18日目
BNK1510-5.6G0+771LC5Y	C5	771	9000	13900	G0	あり	10	1個	69,190円( 76,109円 )	在庫品1日目当日出荷可能
BNK1510-5.6G0+871LC5Y	C5	871	9000	13900	G0	あり	10	1個	93,468円( 102,815円 )	18日目
BNK1510-5.6G0+971LC5Y	C5	971	9000	13900	G0	あり	10	1個	83,050円( 91,355円 )	在庫品1日目当日出荷可能
BNK1510-5.6G2+321LC7Y	C7	321	14300	27900	G2	なし	10	1個	43,954円( 48,349円 )	18日目
BNK1510-5.6G2+371LC7Y	C7	371	14300	27900	G2	なし	10	1個	45,673円( 50,240円 )	18日目
BNK1510-5.6G2+471LC7Y	C7	471	14300	27900	G2	なし	-	1個	47,087円( 51,796円 )	在庫品1日目当日出荷可能
BNK1510-5.6G2+521LC7Y	C7	521	14300	27900	G2	なし	-	1個	55,243円( 60,767円 )	在庫品1日目当日出荷可能
BNK1510-5.6G2+571LC7Y	C7	571	14300	27900	G2	なし	-	1個	47,520円( 52,272円 )	在庫品1日目当日出荷可能
BNK1510-5.6G2+671LC7Y	C7	671	14300	27900	G2	なし	10	1個	51,700円( 56,870円 )	在庫品1日目当日出荷可能
BNK1510-5.6G2+971LC7Y	C7	971	14300	27900	G2	なし	-	1個	65,890円( 72,479円 )	在庫品1日目当日出荷可能
BNK1510-5.6GT+321LC5Y	C5	321	14300	27900	GT	なし	10	1個	52,895円( 58,185円 )	18日目
BNK1510-5.6GT+371LC5Y	C5	371	14300	27900	GT	なし	10	1個	55,001円( 60,501円 )	18日目

詳細情報

基本情報

基本情報

軸端完成品の為、図面・加工が無くそのままお使いいただけます。
【特長】
・軸端完成品は、ねじ軸、ボールねじナットを省スペースに標準化したボールねじユニットです
・ねじ軸はねじ軸端末をサポートユニットに合わせて標準化しており、取付形状は固定―支持とし、モータとは直結構造になるようにしています
・ねじ軸、ボールねじナット形状はコンパクトな設計になっており、サポートユニット、ナットブラケットを合わせて使用していただければ、そのままの状態で組立てが可能なので簡単に高精度の送り機構が得られます
【防塵と潤滑】
・ボールねじナットには適量のグリースが封入されています
・なお、異物の侵入が考えられる場合は、必ず防塵装置（ジャバラなど）を用いてねじ軸を完全にカバーする必要があります
・ねじ軸径Φ15mm、リード10mmを標準化したボールねじです

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品担当おすすめ

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
