パージハイカプラ大口径 真ちゅう SM型
- SALE 2025/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 7,891円 7,800円
- 税込単価
- 8,680円 8,580円
レバーの操作で残圧を除去する低圧用ソケット。【特長】・接続後でも独自のレバー操...
-
- 種類：
- 標準
-
- プラグ（おす）/ソケット（めす）：
- ソケット(メス)
-
- 接続部の種類：
- めねじ取付用
-
- 使用流体：
- 空気
-
- 本体材質：
- 真ちゅう(クロムめっき)
-
- ねじの種類：
- R（管用テーパおねじ）
-
- バルブ構造：
- 片路開閉型
-
- シール材質：
- ニトリルゴム(NBR)
-
- 使用温度範囲(℃)：
- -20::60
-
- 使用圧力範囲(MPa)：
- 0::1
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
指定中 の仕様・寸法情報
商品情報
外形図
製品仕様
※画像は30型の外観を記載しています。
| 本体材質 | 真ちゅう（クロムめっき） | |||
|---|---|---|---|---|
| 取付ねじサイズ | R 1/2・R 3/4 | |||
| 最高使用圧力 MPa｛kgf/cm2} | 1.0｛10｝ | |||
| 耐圧力 MPa｛kgf/cm2｝ | 1.5｛15｝ | |||
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+60℃ | 標準材質 |
推奨最大締付トルク
| 型番 | PV-400SM | PV-600SM |
|---|---|---|
| トルク値 | 30｛306｝ | 50｛510｝ |
互換性
- 20型・30型・40型はハイカプラの10型・17型・20型・30型・40型と接続可能。
- ハイカプラシリーズ、ナットカプラシリーズの各製品と接続可能。
- 400型・600型はハイカプラの400型・600型・800型と接続可能。
最小断面積
| 型番 | PV-400SM | PV-600SM |
|---|---|---|
| 最小断面積 | 94 | 94 |
操作方法

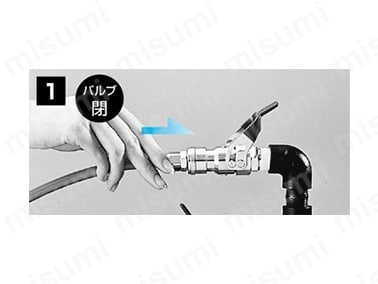

1. 接続はプラグをソケットに挿入するワンタッチ操作で完了。（ただし、この状態ではバルブは開いていない）
2. レバーを倒すとバルブが開き流体が流れる。（倒したレバーはスリーブのストッパーとなり、分離を防止する）

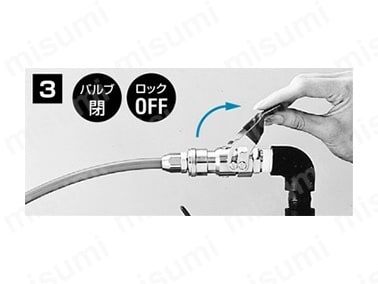

3. レバーを引き上げると、プラグ側の空気はパージされ、分離時の不快な反動と音を解消。（この状態で、ソケットのバルブは閉まっている）
規格表
| 型番 | 相手側取付ねじサイズ | 質量（g） | 寸法（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | φD | E1 | E2 | H | φC | T | φB | |||
| PV-400SM | Rc 1/2 | 411 | （94） | 35 | （61.5） | （82） | 六角30 | 37.5 | R 1/2 | 13 |
| PV-600SM | Rc 3/4 | 424 | （97） | 35 | （61.5） | （82） | 六角30 | 37.5 | R 3/4 | 18 |
商品特長詳細
圧力-流量損失特性図
測定条件
- 流体名：空気
- 温度：室温
注意・禁止事項
注意・禁止事項
- ハイカプラシリーズのプラグ（大口径）と接続できます。
- 詳しい仕様はカタログをご覧ください。
- 型番欄には材質の記号も表記しております。
- カタログ最終頁の「カプラ使用上のお願い」をご確認願います。
- 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
Loading...
詳細情報
基本情報
レバーの操作で残圧を除去する低圧用ソケット。
【特長】
・接続後でも独自のレバー操作によってバルブの開閉が自由自在。
・分離時には、レバー操作でプラグ側配管部の空気を排出し、不快な反動と音を解消。
・プラグを接続しないと、レバー操作ができずバルブが開かない安心設計。
・プラグを押し込むだけのワンタッチ接続。
・ソケットの内圧に関係なく片手で操作可能。
・流体はソケット側からプラグ側に流す。
・単体時および接続時ともに真空用途には使用不可。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
PV-600SM-BRS-NBRで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
パージハイカプラ大口径 真ちゅう SM型の型番PV-600SM-BRS-NBRのページです。
型番PV-600SM-BRS-NBRに関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
パージハイカプラ大口径 真ちゅう SM型のレビュー
この商品のバリエーション
| 型番 |
|---|
| PV-400SM-BRS-NBR |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | ねじの呼び(inch) |
|---|---|---|---|---|---|
7,826円 ( 8,609円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 1/2 |
