イグス

イグス

エナジーチェーン 外周側スナップ開閉タイプ中型 （E2/000） 2500型

エナジーチェーン 外周側スナップ開閉タイプ中型 （E2/000） 2500型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・ダブルストッパー機構が耐久性を生み長いフリースパンを実現しました。・...

詳細情報を確認する

  • エナジーチェーンの種類：
    角形
  • カバーの種類：
    クロスバータイプ
  • 内のり高さ(mm)：
    25
  • キャリア内部分割数：
    なし
  • 特性：
    標準
  • 最大ケーブル外径 Dp(φ)：
    23
  • 使用速度(m/s)：
    10
  • ピッチ P(mm)：
    46
  • 開閉タイプ：
    外周側
  • ケーブル挿入種類：
    スナップ(開閉)
  • 運動の種類：
    2次元運動
  • 使用温度(℃)：
    -40::100
  • エナジーチェーンの材質：
    樹脂
  • 水平使用時の適正リンク数(個以下)：
    44

(i)ご注意

  • セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

型番

未確定16件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

エナジーチェーン 外周側スナップ開閉タイプ中型 （E2/000） 2500型 外形図1

*エナジーチェーンの固定位置がストロークの中心の場合。

取付ブラケット

エナジーチェーン 外周側スナップ開閉タイプ中型 （E2/000） 2500型 外形図2

製品仕様

2500型 エナジーチェーン外周側開閉（スナップ式）

型番幅寸法曲げ半径 R
［mm］		重量
［kg/m］
内幅（Bi）
［mm］		外幅（Ba）
［mm］
2500.02.R.02541055／075／100／125／150／175／200／225／2500.77
2500.03.R.038540.83
2500.05.R.057730.91
2500.07.R.077931.01
2500.09.R.0891051.08
2500.10.R.01031191.15
2500.12.R.01251411.22

R055075100125150175200225250
H145185235285335385435485535
D142162187212237262287312337
K265330410485565645725800880

必要な空間高さ：HF=H+25mm（収納重量1.5kg/mでの目安）

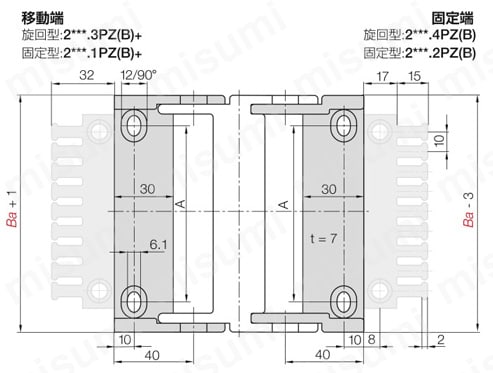

2500型 取付ブラケット

  • 樹脂製
    旋回型：水平走行（フリースパン走行）での使用に推奨【標準】
    固定型：吊り下げ型、竪スタンド型での使用に推奨
幅
インデックス		型番 旋回型（両端セット）型番 固定型（両端セット）寸法A
［mm］		くし歯の数
くし歯型ケーブルクランプ付きくし歯型ケーブルクランプなしくし歯型ケーブルクランプ付きくし歯型ケーブルクランプなし
.02.2020.34PZB+2020.34PZ+2020.12PZB+2020.12PZ+123
.03.2030.34PZB+2030.34PZ+2030.12PZB+2030.12PZ+254
.05.2050.34PZB+2050.34PZ+2050.12PZB+2050.12PZ+446
.07.2070.34PZB+2070.34PZ+2070.12PZB+2070.12PZ+648
.09.2090.34PZB+2090.34PZ+2090.12PZB+2090.12PZ+779
.10.2100.34PZB+2100.34PZ+2100.12PZB+2100.12PZ+9010
.12.2125.34PZB+2125.34PZ+2125.12PZB+2125.12PZ+11212

商品特長詳細

エナジーチェーン 外周側スナップ開閉タイプ中型 （E2/000） 2500型 旋回型

旋回型

エナジーチェーン 外周側スナップ開閉タイプ中型 （E2/000） 2500型 固定型

固定型

エナジーチェーン 外周側スナップ開閉タイプ中型 （E2/000） 2500型 取付ブラケット

上図の方向での組み付けが可能です。

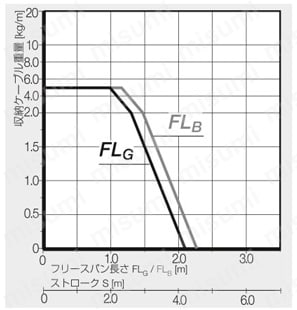

能力線図（フリースパン走行）

エナジーチェーン 外周側スナップ開閉タイプ中型 （E2/000） 2500型 能力線図

型番リスト

表示件数:
  1. 1
型番
内のり幅(mm)
曲げ半径 R(mm)
リンク数
取付ブラケット
色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
38
55 ～ 250
1 ～ 100
なし
黒
10

1個

-( - )

-

38
55 ～ 250
1 ～ 100
くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)
黒
10

1個

-( - )

-

57
55 ～ 250
1 ～ 100
なし
黒
10

1個

-( - )

-

57
55 ～ 250
1 ～ 100
くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)
黒
10

1個

-( - )

-

77
55 ～ 250
1 ～ 100
なし
黒
10

1個

-( - )

-

77
55 ～ 250
1 ～ 100
くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)
黒
10

1個

-( - )

-

89
55 ～ 75
1 ～ 100
なし
黒
10

1個

-( - )

-

89
55 ～ 75
1 ～ 100
くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)
黒
10

1個

-( - )

-

89
100 ～ 250
1 ～ 100
なし
黒
10

1個

-( - )

-

89
100 ～ 250
1 ～ 100
くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)
黒
10

1個

-( - )

-

103
55 ～ 175
1 ～ 100
なし
黒
10

1個

-( - )

-

103
55 ～ 175
1 ～ 100
くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)
黒
10

1個

-( - )

-

103
200 ～ 250
1 ～ 100
なし
黒
10

1個

-( - )

-

103
200 ～ 250
1 ～ 100
くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)
黒
10

1個

-( - )

-

125
55 ～ 250
1 ～ 100
なし
黒
10

1個

-( - )

-

125
55 ～ 250
1 ～ 100
くし歯型ケーブルクランプなし(固定型) / くし歯型ケーブルクランプなし(旋回型) / くし歯型ケーブルクランプ付(固定型) / くし歯型ケーブルクランプ付(旋回型)
黒
10

1個

-( - )

-

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ダブルストッパー機構が耐久性を生み長いフリースパンを実現しました。
・素早い開閉、左右両側での開閉選択可能です。
・しっかりとロックできるクロスバーです。
・横置きサイド型用スライド面です。
・厳しい評価試験を繰り返した固定力の強い取付ブラケットです。
・ケーブルクランプを取付ブラケットに組付け可能（オプション）です。
・2500型は外周側で左右両側でのスナップ式開閉選択可能です。

(i)ご注意

  • セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
