ウォームホイール G
- SALE 2025/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 751円 ～ 14,248円 特別価格
- 税込価格
- 826円 ～ 15,673円 特別価格
【特長】・モジュール0.5/0.8/1/1.25/1.5/2/2.5/3圧力角...
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ウォームとウォームホイールは同じモジュール、同じねじれ方向、同じ条数の組み合わせでご使用ください。
型番
未確定91件の候補があります。
Loading...
商品情報
お知らせ
ウォームは別売です。（こちら）

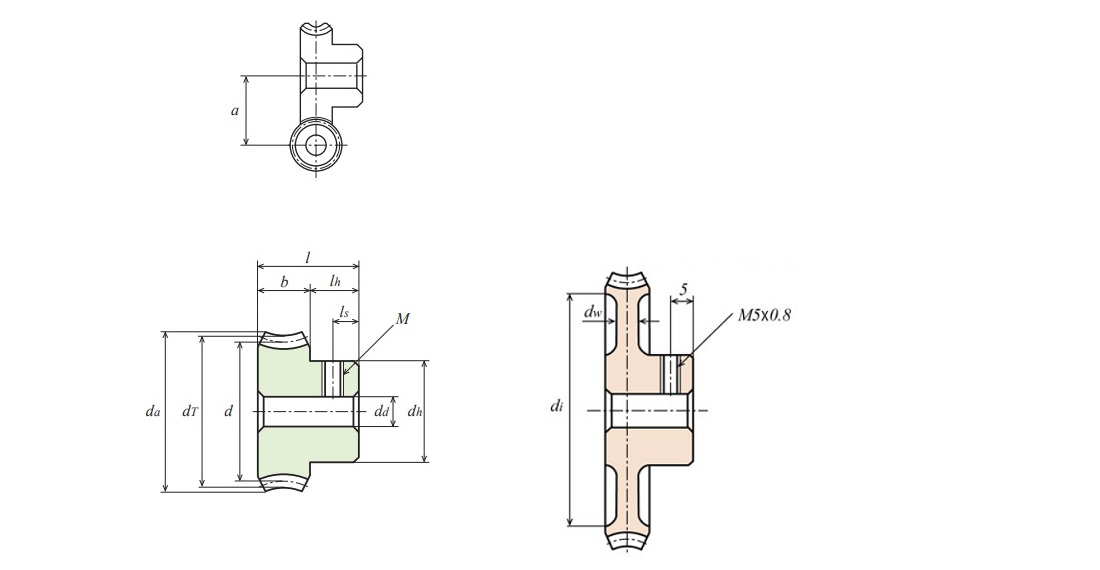

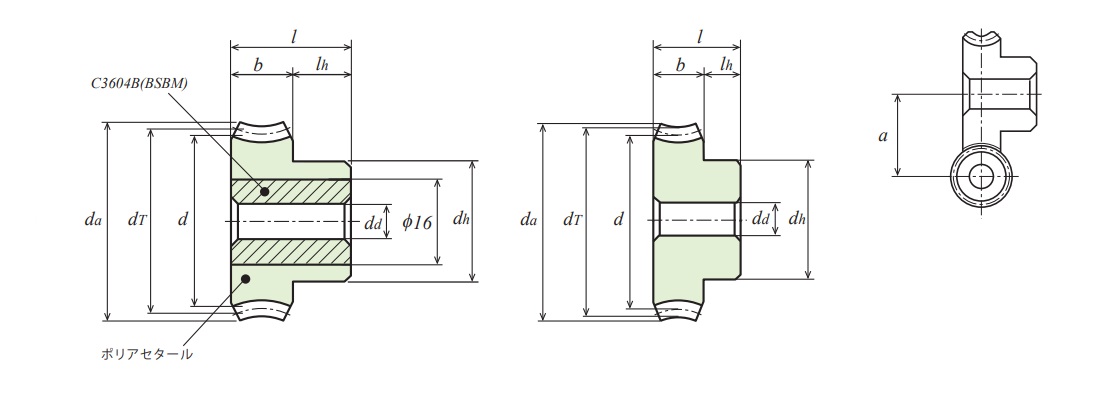

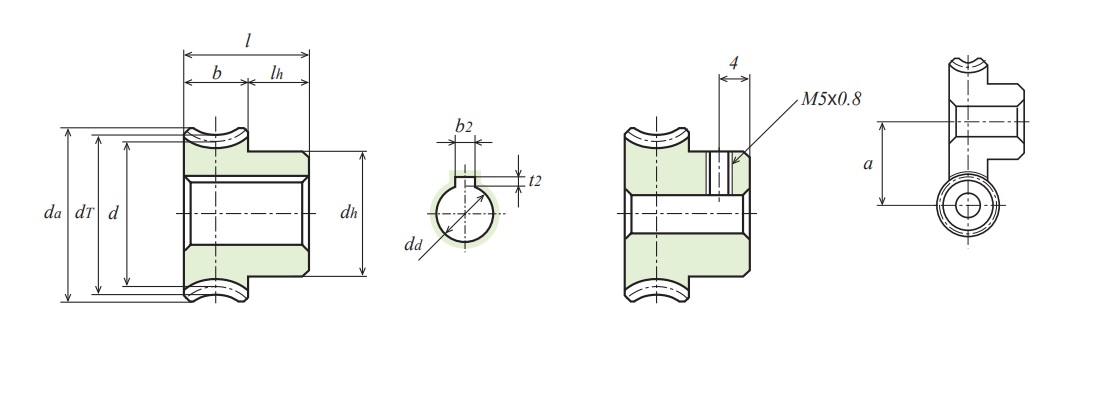

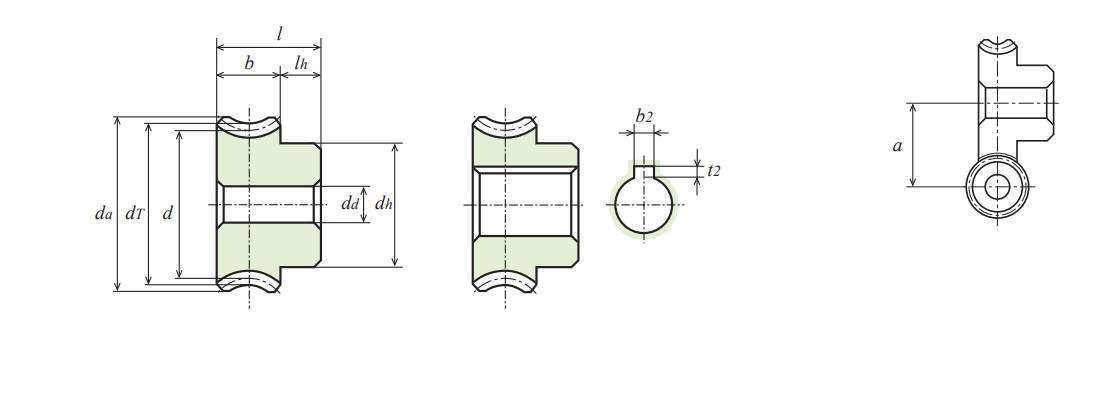

外形図
C3604B 快削黄銅棒 歯数20～50 1B形 モジュール0.5
ポリアセタール（白色）歯数20～50 1B形 モジュール0.8
CAC702 アルミニウム青銅鋳物 歯数20～50 1B形 モジュール0.8
FC200 ねずみ鋳鉄（JIS G 5501）歯数60～100 2B形 モジュール1
1B形【+】2B形
ポリアセタール（白色）歯数20、30 黄銅ブッシュ入り（C3604B）0B形 モジュール1
ポリアセタール（白色）歯数20～100 ブッシュなし 1B形 モジュール1
OB形【+】1B形【-】
C6191BE アルミニウム青銅 歯数20、30 1B形 モジュール1
CAC702 アルミニウム青銅鋳物 歯数40、50 1B形 モジュール1
1B形【=】1B形【+】
ポリアセタール（白色）歯数20 黄銅ブッシュ入り（C3604B）0B形 モジュール1.5
ポリアセタール（白色）歯数20～40 ブッシュなし 1B形 モジュール1.5
ポリアセタール（白色）歯数20 1B形 モジュール1.25
OB形【-】1B形【-】
C6191BE アルミニウム青銅 歯数20、30 1B形 モジュール1.5
CAC702 アルミニウム青銅鋳物 歯数20～30 1B形 モジュール2
CAC702 アルミニウム青銅鋳物 歯数20、30 1B形 モジュール2.5
CAC702 アルミニウム青銅鋳物 歯数20、25 1B形 モジュール3
1B形【-】1B形【=】
規格表
C3604B 快削黄銅棒 歯数20～50 1B形 モジュール0.5
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | ねじ | 噛合中心 距離 a | ウォームのねじれ 方向及び条数 | 重量 W(g) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | ls | ||||||||||||||||
| G50B20+R1 | 1:20 | 20 | φ10 | -0.015 | φ11 | φ11.45 | 1B | 5 | φ3 | φ9 | 6 | 11 | M3 | 3 | 9.5 | R1 | 5.9 |
| G50B30+R1 | 1:30 | 30 | φ15 | -0.023 | φ16 | φ16.45 | 1B | 5 | φ4 | φ12 | 6 | 11 | M3 | 3 | 12.0 | R1 | 11.2 |
| G50B40+R1 | 1:40 | 40 | φ20 | -0.031 | φ21 | φ21.45 | 1B | 5 | φ5 | φ15 | 8 | 13 | M4 | 4 | 14.5 | R1 | 22.7 |
| G50B50+R1 | 1:50 | 50 | φ25 | -0.038 | φ26 | φ26.45 | 1B | 5 | φ5 | φ16 | 8 | 13 | M4 | 4 | 17.0 | R1 | 29.8 |
歯先円直径daは理論値ではない。
【+】にはねじ穴・セットスクリューが付いております。
ポリアセタール（白色）歯数20～50 1B形 モジュール0.8
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd | ハブ 外径 dh | ハブ 長さ lh | 全長 l | ねじ | 噛合中心 距離 a | ウォームの ねじれ方向 及び条数 | 重量 W(g) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | ls | ||||||||||||||||
| G80D20+R1 | 1:20 | 20 | φ16 | -0.029 | φ17.6 | φ18.1 | 1B | 6 | φ5 | φ12 | 6 | 12 | M3 | 3 | 13.2 | R1 | 2.5 |
| G80D30+R1 | 1:30 | 30 | φ24 | -0.044 | φ25.6 | φ26.1 | 1B | 6 | φ5 | φ16 | 6 | 12 | M3 | 3 | 17.2 | R1 | 5.2 |
| G80D40+R1 | 1:40 | 40 | φ32 | -0.059 | φ33.6 | φ34.1 | 1B | 6 | φ6 | φ18 | 8 | 14 | M4 | 4 | 21.2 | R1 | 10.0 |
| G80D50+R1 | 1:50 | 50 | φ40 | -0.074 | φ41.6 | φ42.1 | 1B | 6 | φ6 | φ20 | 8 | 14 | M4 | 4 | 25.2 | R1 | 14.0 |
歯先円直径daは理論値ではない。
【+】にはねじ穴・セットスクリューが付いております。
ポリアセタール（白色）歯数20、30 黄銅ブッシュ入り（C3604B）0B形 モジュール1
| 型番 | 歯数比 u | 歯数 z | 噛合 ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | 噛合 中心 距離 a | ウォームの ねじれ方向 及び条数 | 重量 W(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G1DB20+R2 | 1:10 | 20 | φ20 | -0.079 | φ22 | φ23 | 0B | 8 | φ6 | φ16 | 9 | 17 | 18 | R2 | 15.0 |
| G1DB20+R1 | 1:20 | 20 | φ20 | -0.019 | φ22 | φ23 | 0B | 8 | φ6 | φ16 | 9 | 17 | 18 | R1 | 15.0 |
| G1DB30+R1 | 1:30 | 30 | φ30 | -0.029 | φ32 | φ33 | 0B | 8 | φ6 | φ20 | 9 | 17 | 23 | R1 | 25.7 |
【+】にはねじ穴・セットスクリューが付いております。
ポリアセタール（白色）歯数20～100 ブッシュなし 1B形 モジュール1
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | 噛合 中心 距離 a | ウォームの ねじれ方向 及び条数 | 重量 W(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G1D20-R2 | 1:10 | 20 | φ20 | -0.079 | φ22 | φ23.5 | 1B | 10 | φ6 | φ17 | 8 | 18 | 18 | R2 | 6.0 |
| G1D20-R1 | 1:20 | 20 | φ20 | -0.019 | φ22 | φ23.5 | 1B | 10 | φ6 | φ17 | 8 | 18 | 18 | R1 | 6.0 |
| G1D30-R2 | 1:15 | 30 | φ30 | -0.118 | φ32 | φ33.5 | 1B | 10 | φ6 | φ22 | 8 | 18 | 23 | R2 | 14.0 |
| G1D30-R1 | 1:30 | 30 | φ30 | -0.029 | φ32 | φ33.5 | 1B | 10 | φ6 | φ22 | 8 | 18 | 23 | R1 | 14.0 |
| G1D40-R1 | 1:40 | 40 | φ40 | -0.039 | φ42 | φ43.5 | 1B | 10 | φ8 | φ25 | 8 | 18 | 28 | R1 | 22.2 |
| G1D50-R1 | 1:50 | 50 | φ50 | -0.048 | φ52 | φ53.5 | 1B | 10 | φ8 | φ30 | 8 | 18 | 33 | R1 | 34.7 |
| G1D60-R1 | 1:60 | 60 | φ60 | -0.058 | φ62 | φ63.5 | 1B | 10 | φ10 | φ30 | 8 | 18 | 38 | R1 | 46.0 |
| G1D80-R1 | 1:80 | 80 | φ80 | -0.078 | φ82 | φ83.5 | 1B | 10 | φ10 | φ40 | 8 | 18 | 48 | R1 | 84.0 |
| G1D100-R1 | 1:100 | 100 | φ100 | -0.098 | φ102 | φ103.5 | 1B | 10 | φ10 | φ40 | 8 | 18 | 58 | R1 | 125.0 |
ポリアセタール（白色）歯数20 1B形 モジュール1.25
| 型番 | 歯数比 u | 歯数 z | 噛合 ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd | ハブ 外径 dh | ハブ 長さ lh | 全長 l | 噛合 中心 距離 a | ウォームの ねじれ方向 及び条数 | 重量 W(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G1.25D20-R1 | 1:20 | 20 | φ25 | -0.020 | φ27.5 | φ29.55 | 1B | 12 | φ6 | φ18 | 10 | 22 | 22.5 | R1 | 11.1 |
ポリアセタール（白色）歯数20 黄銅ブッシュ入り（C3604B）0B形 モジュール1.5
| 型番 | 歯数比 u | 歯数 z | 噛合 ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd | ハブ 外径 dh | ハブ 長さ lh | 全長 l | 噛合中心 距離 a | ウォームの ねじれ方向 及び条数 | 重量 W(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G1.5DB20-R2 | 1:10 | 20 | φ30 | -0.072 | φ33 | φ34.3 | 0B | 10 | φ8 | φ22 | 10 | 20 | 27.5 | R2 | 35.0 |
| G1.5DB20-R1 | 1:20 | 20 | φ30 | -0.018 | φ33 | φ34.3 | 0B | 10 | φ8 | φ22 | 10 | 20 | 27.5 | R1 | 35.0 |
ポリアセタール（白色）歯数20～40 ブッシュなし 1B形 モジュール1.5
| 型番 | 歯数比 u | 歯数 z | 噛合 ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd | ハブ 外径 dh | ハブ 長さ lh | 全長 l | 噛合 中心 距離 a | ウォームの ねじれ方向 及び条数 | 重量 W(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G1.5D20-R2 | 1:10 | 20 | φ30 | -0.072 | φ33 | φ35.3 | 1B | 15 | φ8 | φ25 | 10 | 25 | 27.5 | R2 | 21.0 |
| G1.5D30-R2 | 1:15 | 30 | φ45 | -0.109 | φ48 | φ50.3 | 1B | 15 | φ10 | φ30 | 10 | 25 | 35 | R2 | 42.0 |
| G1.5D40-R1 | 1:40 | 40 | φ60 | -0.036 | φ63 | φ65.3 | 1B | 15 | φ12 | φ36 | 13 | 28 | 42.5 | R1 | 75.0 |
FC200 ねずみ鋳鉄（JIS G 5501）歯数60～100 2B形 モジュール1
| 型番 | 歯数比 u | 歯数 z | 噛合 ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd (H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | リム 内径 di | ウェブ 厚さ dw | ねじ | 噛合 中心 距離 a | ウォームの ねじれ 方向及び 条数 | 重量 W(g) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | ls | ||||||||||||||||||
| G1C60+R1 | 60 | 60 | φ60 | -0.058 | φ62 | φ63 | 2B | 8 | φ10 | φ30 | 10 | 18 | φ54 | 4 | M5 | 5 | 38 | R1 | 160.0 |
| G1C100+R1 | 100 | 100 | φ100 | -0.098 | φ102 | φ103 | 2B | 8 | φ10 | φ35 | 10 | 18 | φ94 | 4 | M5 | 5 | 58 | R1 | 340.0 |
【+】にはセットスクリュー付き。
CAC702 アルミニウム青銅鋳物 歯数20～50 1B形 モジュール0.8
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | ねじ | 噛合中心 距離 a | ウォームのねじれ 方向及び条数 | 重量 W(g) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | ls | ||||||||||||||||
| G80A20+R1 | 1:20 | 20 | φ16 | -0.029 | φ17.6 | φ18.1 | 1B | 6 | φ5 | φ12 | 6 | 12 | M3 | 3 | 13.2 | R1 | 12.9 |
| G80A30+R1 | 1:30 | 30 | φ24 | -0.044 | φ25.6 | φ26.1 | 1B | 6 | φ5 | φ16 | 6 | 12 | M3 | 3 | 17.2 | R1 | 26.5 |
| G80A40+R1 | 1:40 | 40 | φ32 | -0.059 | φ33.6 | φ34.1 | 1B | 6 | φ6 | φ18 | 8 | 14 | M4 | 4 | 21.2 | R1 | 50.7 |
| G80A50+R1 | 1:50 | 50 | φ40 | -0.074 | φ41.6 | φ42.1 | 1B | 6 | φ6 | φ20 | 8 | 14 | M4 | 4 | 25.2 | R1 | 75.7 |
歯先円直径daは理論値ではない。
【+】にはねじ穴・セットスクリューが付いております。
C6191BE アルミニウム青銅 歯数20、30 1B形 モジュール1
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 噛合中心 距離 a | ウォームのねじれ 方向及び条数 | 重量 W(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G1A20R2+6 | 1:10 | 20 | φ20 | -0.079 | φ22 | φ23.5 | 1B | 10 | φ6 | φ17 | 8 | 18 | - | 18 | R2 | 35.0 |
| G1A20R2+8 | 1:10 | 20 | φ20 | -0.079 | φ22 | φ23.5 | 1B | 10 | φ8 | φ17 | 8 | 18 | - | 18 | R2 | 32.0 |
| G1A20R2=8 | 1:10 | 20 | φ20 | -0.079 | φ22 | φ23.5 | 1B | 10 | φ8 | φ17 | 8 | 18 | 3×1.4 | 18 | R2 | 31.7 |
| G1A20R1+6 | 1:20 | 20 | φ20 | -0.019 | φ22 | φ23.5 | 1B | 10 | φ6 | φ17 | 8 | 18 | - | 18 | R1 | 35.0 |
| G1A20R1+8 | 1:20 | 20 | φ20 | -0.019 | φ22 | φ23.5 | 1B | 10 | φ8 | φ17 | 8 | 18 | - | 18 | R1 | 32.0 |
| G1A20R1=8 | 1:20 | 20 | φ20 | -0.019 | φ22 | φ23.5 | 1B | 10 | φ8 | φ17 | 8 | 18 | 3×1.4 | 18 | R1 | 31.7 |
| G1A20L2+6 | 1:10 | 20 | φ20 | -0.079 | φ22 | φ23.5 | 1B | 10 | φ6 | φ17 | 8 | 18 | - | 18 | L2 | 35.0 |
| G1A20L1+6 | 1:20 | 20 | φ20 | -0.019 | φ22 | φ23.5 | 1B | 10 | φ6 | φ17 | 8 | 18 | - | 18 | L1 | 35.0 |
| G1A30R2+6 | 1:15 | 30 | φ30 | -0.118 | φ32 | φ33.5 | 1B | 10 | φ6 | φ22 | 8 | 18 | - | 23 | R2 | 73.0 |
| G1A30R2+8 | 1:15 | 30 | φ30 | -0.118 | φ32 | φ33.5 | 1B | 10 | φ8 | φ22 | 8 | 18 | - | 23 | R2 | 69.5 |
| G1A30R2=10 | 1:15 | 30 | φ30 | -0.118 | φ32 | φ33.5 | 1B | 10 | φ10 | φ22 | 8 | 18 | 3×1.4 | 23 | R2 | 66.0 |
| G1A30R1+6 | 1:30 | 30 | φ30 | -0.029 | φ32 | φ33.5 | 1B | 10 | φ6 | φ22 | 8 | 18 | - | 23 | R1 | 73.0 |
| G1A30R1+8 | 1:30 | 30 | φ30 | -0.029 | φ32 | φ33.5 | 1B | 10 | φ8 | φ22 | 8 | 18 | - | 23 | R1 | 69.5 |
| G1A30R1=10 | 1:30 | 30 | φ30 | -0.029 | φ32 | φ33.5 | 1B | 10 | φ10 | φ22 | 8 | 18 | 3×1.4 | 23 | R1 | 66.0 |
| G1A30L2+6 | 1:15 | 30 | φ30 | -0.118 | φ32 | φ33.5 | 1B | 10 | φ6 | φ22 | 8 | 18 | - | 23 | L2 | 73.0 |
| G1A30L1+6 | 1:30 | 30 | φ30 | -0.029 | φ32 | φ33.5 | 1B | 10 | φ6 | φ22 | 8 | 18 | - | 23 | L1 | 73.0 |
【+】にはねじ穴・セットスクリューが、【=】にはキー溝・キー材が付いております。
CAC702 アルミニウム青銅鋳物 歯数40、50 1B形 モジュール1
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 噛合中心 距離 a | ウォームのねじれ 方向及び条数 | 重量 W(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G1A40R2+8 | 1:20 | 40 | φ40 | -0.158 | φ42 | φ43.5 | 1B | 10 | φ8 | φ25 | 8 | 18 | - | 28 | R2 | 121.0 |
| G1A40R1+8 | 1:40 | 40 | φ40 | -0.039 | φ42 | φ43.5 | 1B | 10 | φ8 | φ25 | 8 | 18 | - | 28 | R1 | 121.0 |
| G1A40R1+10 | 1:40 | 40 | φ40 | -0.039 | φ42 | φ43.5 | 1B | 10 | φ10 | φ25 | 8 | 18 | - | 28 | R1 | 119.5 |
| G1A40R1=10 | 1:40 | 40 | φ40 | -0.039 | φ42 | φ43.5 | 1B | 10 | φ10 | φ25 | 8 | 18 | 3×1.4 | 28 | R1 | 118.0 |
| G1A40L2+8 | 1:20 | 40 | φ40 | -0.158 | φ42 | φ43.5 | 1B | 10 | φ8 | φ25 | 8 | 18 | - | 28 | L2 | 121.0 |
| G1A40L1+8 | 1:40 | 40 | φ40 | -0.039 | φ42 | φ43.5 | 1B | 10 | φ8 | φ25 | 8 | 18 | - | 28 | L1 | 120.0 |
| G1A50R2+8 | 1:25 | 50 | φ50 | -0.197 | φ52 | φ53.5 | 1B | 10 | φ8 | φ30 | 8 | 18 | - | 33 | R2 | 190.0 |
| G1A50R1+8 | 1:50 | 50 | φ50 | -0.048 | φ52 | φ53.5 | 1B | 10 | φ8 | φ30 | 8 | 18 | - | 33 | R1 | 190.0 |
| G1A50R1+10 | 1:50 | 50 | φ50 | -0.048 | φ52 | φ53.5 | 1B | 10 | φ10 | φ30 | 8 | 18 | - | 33 | R1 | 187.5 |
| G1A50R1=12 | 1:50 | 50 | φ50 | -0.048 | φ52 | φ53.5 | 1B | 10 | φ12 | φ30 | 8 | 18 | 4×1.8 | 33 | R1 | 185.0 |
| G1A50L2+8 | 1:25 | 50 | φ50 | -0.197 | φ52 | φ53.5 | 1B | 10 | φ8 | φ30 | 8 | 18 | - | 33 | L2 | 190.0 |
| G1A50L1+8 | 1:50 | 50 | φ50 | -0.048 | φ52 | φ53.5 | 1B | 10 | φ8 | φ30 | 8 | 18 | - | 33 | L1 | 190.0 |
【+】にはねじ穴・セットスクリューが、【=】にはキー溝・キー材が付いております。
C6191BE アルミニウム青銅 歯数20、30 1B形 モジュール1.5
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 噛合中心 距離 a | ウォームのねじれ 方向及び条数 | 重量 W(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G1.5A20R2-8 | 1:10 | 20 | φ30 | -0.072 | φ33 | φ35.3 | 1B | 15 | φ8 | φ25 | 10 | 25 | - | 27.5 | R2 | 0.11 |
| G1.5A20R2=12 | 1:10 | 20 | φ30 | -0.072 | φ33 | φ35.3 | 1B | 15 | φ12 | φ25 | 10 | 25 | 4×1.8 | 27.5 | R2 | 0.10 |
| G1.5A20R1-8 | 1:20 | 20 | φ30 | -0.018 | φ33 | φ35.3 | 1B | 15 | φ8 | φ25 | 10 | 25 | - | 27.5 | R1 | 0.11 |
| G1.5A20R1=12 | 1:20 | 20 | φ30 | -0.018 | φ33 | φ35.3 | 1B | 15 | φ12 | φ25 | 10 | 25 | 4×1.8 | 27.5 | R1 | 0.11 |
| G1.5A20L2-8 | 1:10 | 20 | φ30 | -0.072 | φ33 | φ35.3 | 1B | 15 | φ8 | φ25 | 10 | 25 | - | 27.5 | L2 | 0.11 |
| G1.5A20L1-8 | 1:20 | 20 | φ30 | -0.018 | φ33 | φ35.3 | 1B | 15 | φ8 | φ25 | 10 | 25 | - | 27.5 | L1 | 0.11 |
| G1.5A30R2-10 | 1:15 | 30 | φ45 | -0.109 | φ48 | φ50.3 | 1B | 15 | φ10 | φ30 | 10 | 25 | - | 35 | R2 | 0.23 |
| G1.5A30R1-10 | 1:30 | 30 | φ45 | -0.027 | φ48 | φ50.3 | 1B | 15 | φ10 | φ30 | 10 | 25 | - | 35 | R1 | 0.23 |
| G1.5A30R1=15 | 1:30 | 30 | φ45 | -0.027 | φ48 | φ50.3 | 1B | 15 | φ15 | φ30 | 10 | 25 | 5×2.3 | 35 | R1 | 0.18 |
| G1.5A30L1-10 | 1:30 | 30 | φ45 | -0.027 | φ48 | φ50.3 | 1B | 15 | φ10 | φ30 | 10 | 25 | - | 35 | L1 | 0.23 |
【=】にはキー溝・キー材が付いております。
CAC702 アルミニウム青銅鋳物 歯数20～30 1B形 モジュール2
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 噛合中心 距離 a | ウォームのねじれ 方向及び条数 | 重量 W(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G2A20R2-10 | 1:10 | 20 | φ40 | -0.084 | φ44 | φ47 | 1B | 20 | φ10 | φ32 | 15 | 35 | - | 35.5 | R2 | 0.26 |
| G2A20R2=15 | 1:10 | 20 | φ40 | -0.084 | φ44 | φ47 | 1B | 20 | φ15 | φ32 | 15 | 35 | 5×2.3 | 35.5 | R2 | 0.23 |
| G2A20R1-10 | 1:20 | 20 | φ40 | -0.020 | φ44 | φ47 | 1B | 20 | φ10 | φ32 | 15 | 35 | - | 35.5 | R1 | 0.26 |
| G2A20R1=15 | 1:20 | 20 | φ40 | -0.020 | φ44 | φ47 | 1B | 20 | φ15 | φ32 | 15 | 35 | 5×2.3 | 35.5 | R1 | 0.23 |
| G2A20L2-10 | 1:10 | 20 | φ40 | -0.084 | φ44 | φ47 | 1B | 20 | φ10 | φ32 | 15 | 35 | - | 35.5 | L2 | 0.26 |
| G2A20L1-10 | 1:20 | 20 | φ40 | -0.020 | φ44 | φ47 | 1B | 20 | φ10 | φ32 | 15 | 35 | - | 35.5 | L1 | 0.26 |
| G2A25R1-12 | 1:25 | 25 | φ50 | -0.026 | φ54 | φ57 | 1B | 20 | φ12 | φ38 | 15 | 35 | - | 40.5 | R1 | 0.41 |
| G2A25L1-12 | 1:25 | 25 | φ50 | -0.026 | φ54 | φ57 | 1B | 20 | φ12 | φ38 | 15 | 35 | - | 40.5 | L1 | 0.41 |
| G2A30R2-12 | 1:15 | 30 | φ60 | -0.126 | φ64 | φ67 | 1B | 20 | φ12 | φ40 | 15 | 35 | - | 45.5 | R2 | 0.56 |
| G2A30R1-12 | 1:30 | 30 | φ60 | -0.031 | φ64 | φ67 | 1B | 20 | φ12 | φ40 | 15 | 35 | - | 45.5 | R1 | 0.56 |
| G2A30R1=18 | 1:30 | 30 | φ60 | -0.031 | φ64 | φ67 | 1B | 20 | φ18 | φ40 | 15 | 35 | 6×2.8 | 45.5 | R1 | 0.53 |
| G2A30L1-12 | 1:30 | 30 | φ60 | -0.031 | φ64 | φ67 | 1B | 20 | φ12 | φ40 | 15 | 35 | - | 45.5 | L1 | 0.56 |
【=】にはキー溝・キー材が付いております。
CAC702 アルミニウム青銅鋳物 歯数20、30 1B形 モジュール2.5
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd (H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 噛合中心 距離 a | ウォームのねじれ 方向及び条数 | 重量 W(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G2.5A20R2-12 | 1:10 | 20 | φ50 | -0.092 | φ55 | φ58.8 | 1B | 24 | φ12 | φ40 | 16 | 40 | - | 43.5 | R2 | 0.50 |
| G2.5A20R1-12 | 1:20 | 20 | φ50 | -0.022 | φ55 | φ58.8 | 1B | 24 | φ12 | φ40 | 16 | 40 | - | 43.5 | R1 | 0.50 |
| G2.5A30R2-14 | 1:15 | 30 | φ75 | -0.138 | φ80 | φ83.8 | 1B | 24 | φ14 | φ50 | 16 | 40 | - | 56 | R2 | 1.02 |
| G2.5A30R1-14 | 1:30 | 30 | φ75 | -0.034 | φ80 | φ83.8 | 1B | 24 | φ14 | φ50 | 16 | 40 | - | 56 | R1 | 1.02 |
| G2.5A30R1=20 | 1:30 | 30 | φ75 | -0.034 | φ80 | φ83.8 | 1B | 24 | φ20 | φ50 | 16 | 40 | 6×2.8 | 56 | R1 | 0.98 |
| G2.5A30L1-14 | 1:30 | 30 | φ75 | -0.034 | φ80 | φ83.8 | 1B | 24 | φ14 | φ50 | 16 | 40 | - | 56 | L1 | 1.02 |
【=】にはキー溝・キー材が付いております。
CAC702 アルミニウム青銅鋳物 歯数20、25 1B形 モジュール3
| 型番 | 歯数比 u | 歯数 z | 噛合ピッチ 円直径 d | 転位 係数 x | のどの 直径 dT | 歯先円 直径 da | 形 | 歯幅 b | 穴径 dd(H8) | ハブ 外径 dh | ハブ 長さ lh | 全長 l | キー みぞ b2×t2 | 噛合中心 距離 a | ウォームの ねじれ方向 及び条数 | 重量 W(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G3A20R2-16 | 10 | 20 | φ60 | -0.094 | φ66 | φ70.5 | 1B | 28 | φ16 | φ48 | 17 | 45 | - | 52 | R2 | 0.80 |
| G3A20R1-16 | 20 | 20 | φ60 | -0.023 | φ66 | φ70.5 | 1B | 28 | φ16 | φ48 | 17 | 45 | - | 52 | R1 | 0.80 |
| G3A20R1=20 | 20 | 20 | φ60 | -0.023 | φ66 | φ70.5 | 1B | 28 | φ20 | φ48 | 17 | 45 | 6×2.8 | 52 | R1 | 0.77 |
| G3A20L1-16 | 20 | 20 | φ60 | -0.023 | φ66 | φ70.5 | 1B | 28 | φ16 | φ48 | 17 | 45 | - | 52 | L1 | 0.80 |
| G3A25R1-16 | 25 | 25 | φ75 | -0.029 | φ81 | φ85.5 | 1B | 28 | φ16 | φ55 | 17 | 45 | - | 59.5 | R1 | 1.22 |
| G3A25L1-16 | 25 | 25 | φ75 | -0.029 | φ81 | φ85.5 | 1B | 28 | φ16 | φ55 | 17 | 45 | - | 59.5 | L1 | 1.22 |
【=】にはキー溝・キー材が付いております。
型番リスト
| 型番 |
モジュール |
材質 |
歯数(歯) |
ねじれ方向 |
歯幅(mm) |
外径・ハブ外径(mm) |
条数 |
穴径(mm) |
形状 |
穴仕上げ |
下穴品・完成品 |
穴径公差 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
1
|
C6191BE（アルミニウム青銅）
|
20
|
左
|
10
|
17
|
1
|
6
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 2,497円(
2,747円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
20
|
左
|
10
|
17
|
2
|
6
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 2,497円(
2,747円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
10
|
17
|
1
|
6
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 2,397円(
2,637円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
10
|
17
|
1
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 2,397円(
2,637円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
10
|
17
|
1
|
8
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 2,315円(
2,547円
) | 4日目 | |
1
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
10
|
17
|
2
|
6
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 2,397円(
2,637円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
10
|
17
|
2
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 2,243円(
2,467円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
10
|
17
|
2
|
8
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 2,315円(
2,547円
) | 9日目 | |
1
|
C6191BE（アルミニウム青銅）
|
30
|
左
|
10
|
22
|
1
|
6
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,103円 1,241円 ( 1,365円 ) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
30
|
左
|
10
|
22
|
2
|
6
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,258円(
3,584円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
10
|
22
|
1
|
6
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,128円(
3,441円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
10
|
22
|
1
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,128円(
3,441円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
10
|
22
|
1
|
10
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 3,473円 1,910円 ( 2,101円 ) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
10
|
22
|
2
|
6
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,128円(
3,441円
) | 2日目 | |
1
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
10
|
22
|
2
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,128円(
3,441円
) | 在庫品1日目 当日出荷可能 | |
1
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
10
|
22
|
2
|
10
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 2,950円(
3,245円
) | 3日目 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
40
|
左
|
10
|
25
|
1
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,897円(
4,287円
) | 3日目 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
40
|
左
|
10
|
25
|
2
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,897円(
4,287円
) | 3日目 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
40
|
右
|
10
|
25
|
1
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,897円(
4,287円
) | 在庫品1日目 当日出荷可能 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
40
|
右
|
10
|
25
|
1
|
10
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,897円(
4,287円
) | 在庫品1日目 当日出荷可能 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
40
|
右
|
10
|
25
|
1
|
10
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 3,861円(
4,247円
) | 75日目 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
40
|
右
|
10
|
25
|
2
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,897円(
4,287円
) | 在庫品1日目 当日出荷可能 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
50
|
左
|
10
|
30
|
1
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 4,997円(
5,497円
) | 在庫品1日目 当日出荷可能 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
50
|
左
|
10
|
30
|
2
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 5,223円 1,566円 ( 1,723円 ) | 在庫品1日目 当日出荷可能 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
50
|
右
|
10
|
30
|
1
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 4,997円(
5,497円
) | 在庫品1日目 当日出荷可能 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
50
|
右
|
10
|
30
|
1
|
10
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 4,997円(
5,497円
) | 在庫品1日目 当日出荷可能 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
50
|
右
|
10
|
30
|
1
|
12
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 4,669円(
5,136円
) | 4日目 | |
1
|
CAC702（アルミニウム青銅鋳物）
|
50
|
右
|
10
|
30
|
2
|
8
|
1B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 4,997円(
5,497円
) | 4日目 | |
1
|
白POM
|
20
|
右
|
10
|
17
|
1
|
6
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 1,022円(
1,124円
) | 在庫品1日目 当日出荷可能 | |
1
|
白POM
|
20
|
右
|
10
|
17
|
2
|
6
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 968円(
1,065円
) | 3日目 | |
1
|
白POM
|
30
|
右
|
10
|
22
|
1
|
6
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 1,597円(
1,757円
) | 3日目 | |
1
|
白POM
|
30
|
右
|
10
|
22
|
2
|
6
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 1,640円(
1,804円
) | 在庫品1日目 当日出荷可能 | |
1
|
白POM
|
40
|
右
|
10
|
25
|
1
|
8
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 2,467円 740円 ( 814円 ) | 在庫品1日目 当日出荷可能 | |
1
|
白POM
|
50
|
右
|
10
|
30
|
1
|
8
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 3,229円 968円 ( 1,065円 ) | 在庫品1日目 当日出荷可能 | |
1
|
白POM
|
60
|
右
|
10
|
30
|
1
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 4,163円(
4,579円
) | 在庫品1日目 当日出荷可能 | |
1
|
白POM
|
80
|
右
|
10
|
40
|
1
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 5,075円 3,552円 ( 3,907円 ) | 在庫品1日目 当日出荷可能 | |
1
|
白POM
|
100
|
右
|
10
|
40
|
1
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 6,743円(
7,417円
) | 在庫品1日目 当日出荷可能 | |
1
|
本体：白POM、ブッシュ：黄銅（C3604B）
|
20
|
右
|
8
|
16
|
1
|
6
|
0B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 2,497円(
2,747円
) | 在庫品1日目 当日出荷可能 | |
1
|
本体：白POM、ブッシュ：黄銅（C3604B）
|
20
|
右
|
8
|
16
|
2
|
6
|
0B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 2,673円(
2,940円
) | 4日目 | |
1
|
本体：白POM、ブッシュ：黄銅（C3604B）
|
30
|
右
|
8
|
20
|
1
|
6
|
0B
|
ネジ穴1ヵ所有
|
完成品
|
H8
| 10 | 1個 | 3,297円 1,978円 ( 2,176円 ) | 在庫品1日目 当日出荷可能 | |
1.5
|
C6191BE（アルミニウム青銅）
|
20
|
左
|
15
|
25
|
1
|
8
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 3,797円(
4,177円
) | 3日目 | |
1.5
|
C6191BE（アルミニウム青銅）
|
20
|
左
|
15
|
25
|
2
|
8
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 3,934円(
4,327円
) | 3日目 | |
1.5
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
15
|
25
|
1
|
8
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 3,697円(
4,067円
) | 在庫品1日目 当日出荷可能 | |
1.5
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
15
|
25
|
1
|
12
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 3,100円(
3,410円
) | 3日目 | |
1.5
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
15
|
25
|
2
|
8
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 3,697円(
4,067円
) | 在庫品1日目 当日出荷可能 | |
1.5
|
C6191BE（アルミニウム青銅）
|
20
|
右
|
15
|
25
|
2
|
12
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 3,100円(
3,410円
) | 3日目 | |
1.5
|
C6191BE（アルミニウム青銅）
|
30
|
左
|
15
|
30
|
1
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 4,497円(
4,947円
) | 在庫品1日目 当日出荷可能 | |
1.5
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
15
|
30
|
1
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 4,124円(
4,536円
) | 在庫品1日目 当日出荷可能 | |
1.5
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
15
|
30
|
1
|
15
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 4,062円(
4,468円
) | 4日目 | |
1.5
|
C6191BE（アルミニウム青銅）
|
30
|
右
|
15
|
30
|
2
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 4,124円(
4,536円
) | 在庫品1日目 当日出荷可能 | |
1.5
|
白POM
|
20
|
右
|
15
|
25
|
2
|
8
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
-
| 10 | 1個 | 1,687円(
1,856円
) | 3日目 | |
1.5
|
白POM
|
30
|
右
|
15
|
30
|
2
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
-
| 10 | 1個 | 2,997円 2,547円 ( 2,802円 ) | 在庫品1日目 当日出荷可能 | |
1.5
|
白POM
|
40
|
右
|
15
|
36
|
1
|
12
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
-
| 10 | 1個 | 2,722円 816円 ( 898円 ) | 在庫品1日目 当日出荷可能 | |
1.5
|
本体：白POM、ブッシュ：黄銅（C3604B）
|
20
|
右
|
10
|
22
|
1
|
8
|
0B
|
ネジ穴無、キー溝無
|
下穴品
|
-
| 10 | 1個 | 3,297円(
3,627円
) | 3日目 | |
1.5
|
本体：白POM、ブッシュ：黄銅（C3604B）
|
20
|
右
|
10
|
22
|
2
|
8
|
0B
|
ネジ穴無、キー溝無
|
下穴品
|
-
| 10 | 1個 | 3,297円(
3,627円
) | 3日目 | |
1.25
|
白POM
|
20
|
右
|
12
|
18
|
1
|
6
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
-
| 10 | 1個 | 751円 225円 ( 248円 ) | 在庫品1日目 当日出荷可能 | |
2
|
CAC702（アルミニウム青銅鋳物）
|
20
|
左
|
20
|
32
|
1
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 5,097円(
5,607円
) | 3日目 | |
2
|
CAC702（アルミニウム青銅鋳物）
|
20
|
左
|
20
|
32
|
2
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 5,097円(
5,607円
) | 3日目 | |
2
|
CAC702（アルミニウム青銅鋳物）
|
20
|
右
|
20
|
32
|
1
|
10
|
1B
|
ネジ穴無、キー溝無
|
下穴品
|
H8
| 10 | 1個 | 5,097円 3,567円 ( 3,924円 ) | 在庫品1日目 当日出荷可能 | |
2
|
CAC702（アルミニウム青銅鋳物）
|
20
|
右
|
20
|
32
|
1
|
15
|
1B
|
キー溝有
|
完成品
|
H8
| 10 | 1個 | 4,635円(
5,099円
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・モジュール0.5/0.8/1/1.25/1.5/2/2.5/3圧力角20°（並歯）歯直角モジュール
・減速比1:10～1:100までの多様な減速比から選べる
・材質C3604B、C6191BE（アルミニウム青銅）、CAC702（アルミニウム青銅鋳物）、FC200、白POM、本体：白POM/ブッシュ：黄銅（C3604B）
・【-】はネジ穴無・キー溝無、【+】はねじ穴・セットスクリュー付き、【=】はキー溝・キー材付き
【用途】
・装置の動力伝達・駆動・搬送部分。ウォームとセットで使用
・減速を必要とする場合いに使用
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ウォームとウォームホイールは同じモジュール、同じねじれ方向、同じ条数の組み合わせでご使用ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ウォームホイール Gのレビュー
精度も剛性も問題ありませんでした。
もう少し安価だと助かります。
もし追加工して使用する場合はおすすめです。
※弊社で使用する際も追加工しています。
ウォームギヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
