ロングボルトアジャスター LB型
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 2,497円 ～ 4,997円
- 税込価格
- 2,747円 ～ 5,497円
ロングボルトアジャスターです。【特長】・本体底面に十字穴加工を施してあるため、...
型番
未確定6件の候補があります。
Loading...
商品情報

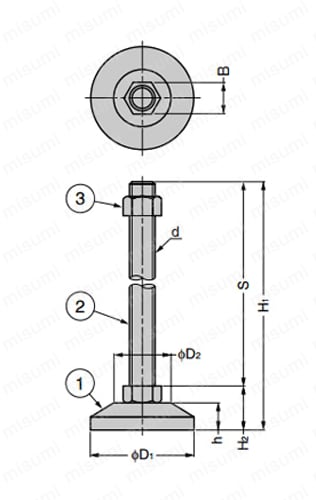

外形図
製品仕様
| No. | 部品名 | 材 料 | 仕 上 |
|---|---|---|---|
| （1） | 本体 | 鋼（FC） | 有色クロメート処理（三価） |
| （2） | ねじ部 | 鋼（SS） | |
| （3） | 六角ナット |
規格表
| 型 番 | D1 | D2 | H1 | H2 | h | S | B | d | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LB12-200 | 60 | 40 | 225 | 25 | 17 | 200 | 19 | M12 | 14700 | 1500 | 660 |
| LB16-250 | 80 | 45 | 282 | 32 | 22 | 250 | 24 | M16 | 19600 | 2000 | 880 |
| LB16-300 | 332 | 300 | 940 | ||||||||
| LB16-350 | 382 | 350 | 1010 | ||||||||
| LB20-250 | 285 | 35 | 250 | 30 | M20 | 39200 | 4000 | 1140 | |||
| LB20-300 | 335 | 300 | 1240 | ||||||||
| LB20-350 | 385 | 350 | 1330 | ||||||||
| LB20-400 | 435 | 400 | 1440 | ||||||||
| LB24-280 | 317 | 37 | 280 | 36 | M24 | 1520 |
使用例
型番リスト
- 表示件数:
| 型番 |
特長 |
ねじの呼び M |
接地面材質 |
許容荷重(kN) |
幅(mm) |
本体高さ(mm) |
ねじの長さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
金属マウント
|
12
|
金属
|
14.7
|
60
|
17
|
200
| 10 | 1個 | 2,497円(
2,747円
) | 在庫品1日目 当日出荷可能 | |
金属マウント
|
16
|
金属
|
19.6
|
80
|
22
|
250
| 10 | 1個 | 3,797円(
4,177円
) | 在庫品1日目 当日出荷可能 | |
金属マウント
|
16
|
金属
|
19.6
|
80
|
22
|
300
| 10 | 1個 | 3,997円(
4,397円
) | 在庫品1日目 当日出荷可能 | |
金属マウント
|
20
|
金属
|
39.2
|
80
|
22
|
250
| 10 | 1個 | 4,697円(
5,167円
) | 在庫品1日目 当日出荷可能 | |
金属マウント
|
20
|
金属
|
39.2
|
80
|
22
|
300
| 10 | 1個 | 4,797円(
5,277円
) | 在庫品1日目 当日出荷可能 | |
金属マウント
|
24
|
金属
|
39.2
|
80
|
22
|
280
| 10 | 1個 | 4,997円(
5,497円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ロングボルトアジャスターです。
【特長】
・本体底面に十字穴加工を施してあるため、エアドライバーなどで簡単に取り付けできます。
【用途】
・工作機械、自動販売機用に最適。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
