鍋屋バイテック

アルミコントロールノブ ECX

Name: アルミコントロールノブ ECX
Brand: 鍋屋バイテック
SKU: 221000112458
Rating: 4 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）

通常価格(税別): 1,670円～ 3,473円

税込価格: 1,837円～ 3,820円

アルミ製のツマミノブです。【特長】・リーマ穴加工済み（許容差H8）。・全商品に...

詳細情報を確認する

本体種類：

ボリュームつまみ
取付部の種類：

丸穴
本体材質：

アルミニウム合金
付加機能：

なし
側面部加工：

ローレット
めねじ・丸穴加工：

リーマ仕上 / 貫通
止めねじ加工：

あり(1ヶ所)
本体表面処理：

アルマイト
取付部材質：

アルミニウム合金
取付部表面処理：

アルマイト

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

型番

未確定6件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

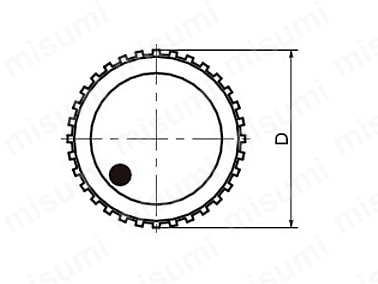

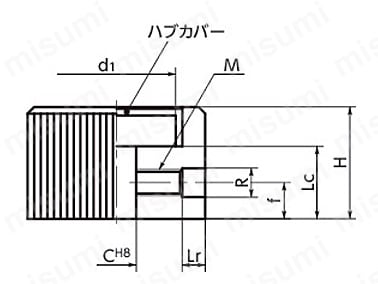

寸法図A

寸法図B（ハブカバー）

製品仕様

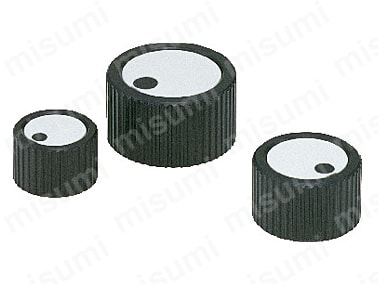

外観

材質・仕上げ

ノブ	アルミニウム合金アルマイト処理
ハブカバー	ナイロン6（ライトグレー）

規格表

単位：mm

型番	D	C	d1	H	f	M （並目）	Lc	R	Lr	質量（g）
ECX-22-R5	22	5	14	15	5	1-M4	9	4.4	2	12
ECX-27-R6	27	6	18	17	5.5	1-M4	11	4.4	3.5	22
ECX-34-R6	34	6	23	20	7	1-M5	14	5.5	5	40
ECX-34-R8	34	8	23	20	7	1-M5	14	5.5	4	40
ECX-42-R8	42	8	30	23	8.5	1-M5	17	5.5	8	71
ECX-42-R10	42	10	30	23	8.5	1-M5	17	5.5	7	71

型番リスト

表示件数:

型番	取付部サイズ	取付部長さ(mm)	ノブ部外径(mm)	本体高さ(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ECX-22XR5	5	9	22	15	10	1個	1,670円( 1,837円 )	在庫品1日目当日出荷可能
ECX-27XR6	6	11	27	17	10	1個	1,743円( 1,917円 )	在庫品1日目当日出荷可能
ECX-34XR6	6	14	34	20	10	1個	2,434円( 2,677円 )	在庫品1日目当日出荷可能
ECX-34XR8	8	14	34	20	10	1個	2,232円( 2,455円 )	在庫品1日目当日出荷可能
ECX-42XR8	8	17	42	23	10	1個	2,927円( 3,220円 )	4日目
ECX-42XR10	10	17	42	23	10	1個	3,473円( 3,820円 )	4日目

詳細情報

基本情報

基本情報

アルミ製のツマミノブです。
【特長】
・リーマ穴加工済み（許容差H8）。
・全商品に固定用の六角穴付止めねじが付属しています。
・ライトグレーのハブカバーです。
・シンボルマークつき。
・ハブカバーは簡単に着脱できます。
・シンボルマークなしのハブカバーもあります。
【用途】
・つまみ用ノブの用途に。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

商品担当おすすめ

鍋屋バイテック

ステンレスハンドノブ KSH／KSHM

耐蝕性にすぐれたステンレス製のノブになります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
