鍋屋バイテック

アルミコントロールノブ ECY

Name: アルミコントロールノブ ECY
Brand: 鍋屋バイテック
SKU: 221000112469
Rating: 4.5 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): 1,851円～ 4,559円

税込価格: 2,036円～ 5,015円

アルミ製のコントロールノブです。【特長】・リーマ穴加工済み（許容差H8）。・全...

詳細情報を確認する

本体種類：

ボリュームつまみ
取付部の種類：

丸穴
本体材質：

アルミニウム合金
付加機能：

なし
側面部加工：

ローレット
めねじ・丸穴加工：

リーマ仕上 / 貫通
止めねじ加工：

あり(1ヶ所)
本体表面処理：

アルマイト
取付部材質：

アルミニウム合金
取付部表面処理：

アルマイト

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定18件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

上面図（共通）

ECY-A（指針つき）の形状および寸法図

製品仕様

外観

製品仕様

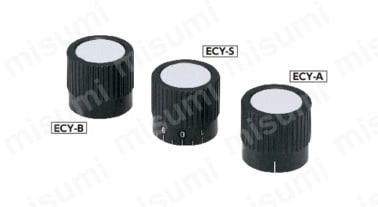

指針つき（末尾A）、無地（末尾B）、スケールつき（末尾S）の3タイプ。

ECY-B（無地）の形状図

ECY-S（スケールつき）の形状図

材質

ノブ：アルミニウム合金、アルマイト処理
ハブカバー：ナイロン6（ライトグレー）

規格表

単位：mm

型番	D	C	d	d₁	H	s	f	M（並目）	Lc	質量（g）
ECY-22-R5-A	22	5	20	14	22	8	12.5	1 - M4	16	17
ECY-27-R6-A	27	6	25	18	26	9	14	1 - M4	20	33
ECY-34-R6-A	34	6	32	23	30	10	15	1 - M5	24	58
ECY-34-R8-A	34	8	32	23	30	10	15	1 - M5	24	58
ECY-42-R8-A	42	8	40	30	34	11	16	1 - M5	28	105
ECY-42-R10-A	42	10	40	30	34	11	16	1 - M5	28	105
ECY-22-R5-B	22	5	20	14	22	8	12.5	1 - M4	16	17
ECY-27-R6-B	27	6	25	18	26	9	14	1 - M4	20	33
ECY-34-R6-B	34	6	32	23	30	10	15	1 - M5	24	58
ECY-34-R8-B	34	8	32	23	30	10	15	1 - M5	24	58
ECY-42-R8-B	42	8	40	30	34	11	16	1 - M5	28	105
ECY-42-R10-B	42	10	40	30	34	11	16	1 - M5	28	105
ECY-22-R5-S	22	5	20	14	22	8	12.5	1 - M4	16	17
ECY-27-R6-S	27	6	25	18	26	9	14	1 - M4	20	33
ECY-34-R6-S	34	6	32	23	30	10	15	1 - M5	24	58
ECY-34-R8-S	34	8	32	23	30	10	15	1 - M5	24	58
ECY-42-R8-S	42	8	40	30	34	11	16	1 - M5	28	105
ECY-42-R10-S	42	10	40	30	34	11	16	1 - M5	28	105

型番リスト

表示件数:

型番	取付部サイズ	取付部長さ(mm)	ノブ部外径(mm)	本体高さ(mm)	仕様	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ECY-22XR5-A	5	16	22	22	指針つき	10	1個	1,924円( 2,116円 )	4日目
ECY-22XR5-B	5	16	22	22	無地	10	1個	1,851円( 2,036円 )	在庫品1日目当日出荷可能
ECY-22XR5-S	5	16	22	22	スケールつき	10	1個	2,306円( 2,537円 )	在庫品1日目当日出荷可能
ECY-27XR6-A	6	20	27	26	指針つき	10	1個	2,484円( 2,732円 )	在庫品1日目当日出荷可能
ECY-27XR6-B	6	20	27	26	無地	10	1個	2,020円( 2,222円 )	在庫品1日目当日出荷可能
ECY-27XR6-S	6	20	27	26	スケールつき	10	1個	2,671円( 2,938円 )	在庫品1日目当日出荷可能
ECY-34XR6-A	6	24	34	30	指針つき	10	1個	2,397円( 2,637円 )	4日目
ECY-34XR6-B	6	24	34	30	無地	10	1個	2,511円( 2,762円 )	5日目
ECY-34XR6-S	6	24	34	30	スケールつき	10	1個	2,722円( 2,994円 )	4日目
ECY-34XR8-A	8	24	34	30	指針つき	10	1個	2,515円( 2,767円 )	4日目
ECY-34XR8-B	8	24	34	30	無地	10	1個	2,511円( 2,762円 )	4日目
ECY-34XR8-S	8	24	34	30	スケールつき	10	1個	2,722円( 2,994円 )	在庫品1日目当日出荷可能
ECY-42XR8-A	8	28	42	34	指針つき	10	1個	3,889円( 4,278円 )	4日目
ECY-42XR8-B	8	28	42	34	無地	10	1個	3,636円( 4,000円 )	4日目
ECY-42XR8-S	8	28	42	34	スケールつき	10	1個	3,973円( 4,370円 )	4日目
ECY-42XR10-A	10	28	42	34	指針つき	10	1個	3,889円( 4,278円 )	在庫品1日目当日出荷可能
ECY-42XR10-B	10	28	42	34	無地	10	1個	3,939円( 4,333円 )	4日目
ECY-42XR10-S	10	28	42	34	スケールつき	10	1個	4,559円( 5,015円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

アルミ製のコントロールノブです。
【特長】
・リーマ穴加工済み（許容差H8）。
・全商品に固定用の六角穴付き止めねじが付属しています。
・ハブカバーは簡単に着脱できます。
・指針つき・無地・スケールつきの3タイプです。
・標準品以外の目盛りの彫刻もいたします。
・また、シンボルマークつきのハブカバーもあります。
【用途】
・ダイヤル操作用のつまみとして。

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

商品担当おすすめ

鍋屋バイテック

メタルツマミ EAT

アルミニウム合金製のツマミです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品アルミコントロールノブ ECY	アルミコントロールノブ ECX	マッシュルームノブ MKF	フルートノブ FTK-B,FTK-B-sus	コントロールノブ M8802	グリルノブ GKF	クランプノブ KCF／KCFS	ナールドナット（BJ753）	コントロールノブ M8806	エルゴナールドノブ（VD-EKK・MD-EKK）	エクセルつまみ EXSEL型	ナールドナット（BJ754）	ナールドナット（黒色四三酸化鉄皮膜） KNTA-B,KNTB-B
メーカー	鍋屋バイテック	鍋屋バイテック	小西製作所	小西製作所	小西製作所	小西製作所	鍋屋バイテック	イマオコーポレーション	小西製作所	イマオコーポレーション	スガツネ工業	イマオコーポレーション	小西製作所
通常価格	1,851円～	1,670円～	534円～	267円～	4,499円～	464円～	321円～	936円～	368円～	798円～	618円～	1,054円～	547円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	3日目	2日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	3日目	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
本体種類	ボリュームつまみ	ボリュームつまみ	円形	円形	ボリュームつまみ	円形	円形	円形	ボリュームつまみ	円形	円形	円形	円形
取付部の種類	丸穴	丸穴	めねじ	めねじ(段付)	センター穴	めねじ(段付)	めねじ	めねじ	センター穴	めねじ(段付)	めねじ	めねじ	めねじ(段付)
本体材質	アルミニウム合金	アルミニウム合金	黒色フェノール樹脂	艶消し黒色ポリプロピレン樹脂PP	アルミニウム	艶消し黒色ナイロン樹脂PA6	-	スチール	黒色フェノール樹脂	ポリアミド（ガラス繊維強化）	アルミ合金	スチール	鋼材S45C
付加機能	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし
側面部加工	ローレット	ローレット	-	-	-	-	ローレット	-	-	-	-	-	-

back next

アルミコントロールノブ ECYのレビュー

評価 4.5 平均満足度：4.5 2件のレビュー

星５

50%
星４

50%
星３

0%
星２

0%
星１

0%

レビューを書く

調整機械に使用

評価 5.0満足度：5.02020/06/10

メモリが付いている為、おおよそどのくらい送ったかわかるので
使いやすいです。
調整時間も早くなりました。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

ケーブル切断の工具に

評価 4.0満足度：4.02019/07/24

以前作っていた工具が廃盤になり、新しく作るにあたって以前の商品のつまみには目盛りが付いていたので、今回も類似品をということで選定しました。ケーブルの切断の際の目安として目盛りを使っているので、何回回すといったようなアバウトな使い方です。以前の商品は目盛りがシールでした。この商品は目盛りが刻印されていますので、剥がれる心配はないです。操作性は遜色ないと思います。

もっと読む閉じる

0人が参考にしています。

2件全て見る
