スガツネ工業

スガツネ工業

ソフトダウンステー SDS-400-W

ソフトダウンステー SDS-400-W

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
2,611円
税込単価
2,872円

扉や蓋をゆっくりと開閉させるラプコン機構を搭載した下蓋用のソフトダウンステーで...

詳細情報を確認する

型番

SDS-400-W 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

ソフトダウンステー SDS-400-Wの仕様

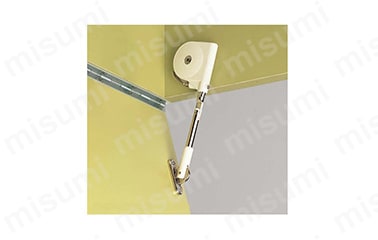

ソフトダウンステー SDS-400-W:関連画像

ソフトダウンステー SDS-400-W イメージ

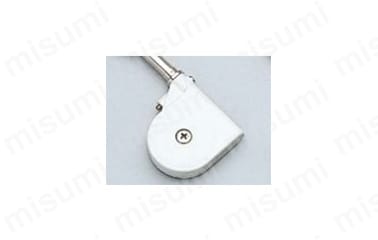

ソフトダウンステー SDS-400-W:関連画像

ソフトダウンステー SDS-400-W ホワイト イメージ

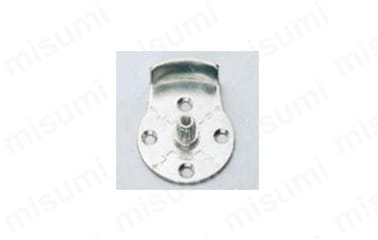

ソフトダウンステー SDS-400-W:関連画像

ソフトダウンステー SDS-400-W マウンティングプレート SDS-B イメージ

蓋の最大モーメント

  • 1本使いの場合：蓋の最大モーメント=3.43～4.9N・m
  • 2本使いの場合：上記モーメントの2倍まで対応
  • 蓋の最大モーメント（N・m）=蓋質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

ソフトダウンステー SDS-400-Wの取付例



（単位：mm）

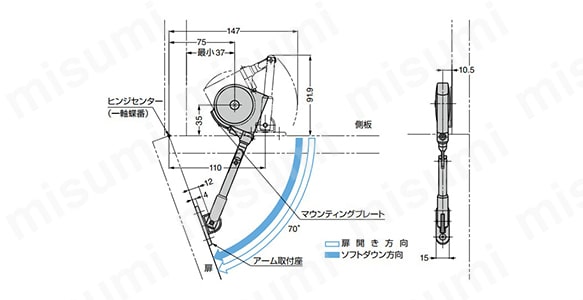

ソフトダウンステー SDS-400-W:関連画像

ソフトダウンステー SDS-400-W 取付図

  • 下蓋70°右付の例。
  • 左付は左右対象。
  • 扉の開き方向にソフトダウン。本図は一軸蝶番（平蝶番）取付例。

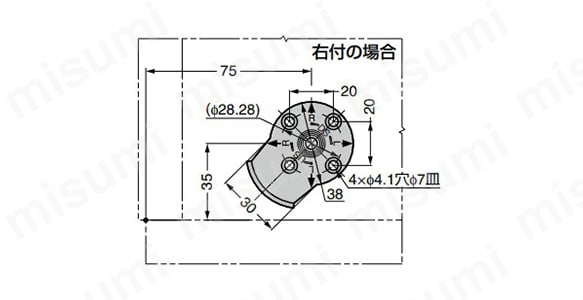

ソフトダウンステー SDS-400-W:関連画像

ソフトダウンステー SDS-400-W マウンティングプレートの取付方向

  • 右付けの場合はDS側のRの→矢印を垂直方向真上に向け取り付け
  • 左付けの場合はDS側のLの→矢印を垂直方向真上に向け取り付け

ソフトダウンステー SDS-400-Wの寸法例



（単位：mm）

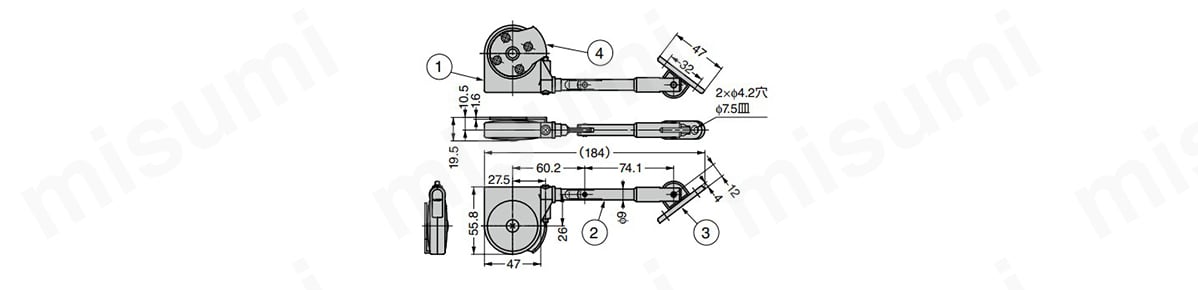

ソフトダウンステー SDS-400-W:関連画像

ソフトダウンステー SDS-400-W 寸法図

型番 部品名 材料 仕上／色
（1） 本体 ABS樹脂 ホワイト
（2） アーム 鋼（SPCC） ニッケルめっき
（3） 受座金具
（4） マウンティングプレート
品番 主材料 仕上／色 蓋の最大モーメントN・m/1本 蓋の最大モーメントkgf･cm/1本 質量g
SDS-400-W ABS樹脂／鋼 ニッケルめっき／ホワイト 3.43～4.9 35～50 146

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SDS-400-W

10

1個

2,611円( 2,872円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

扉や蓋をゆっくりと開閉させるラプコン機構を搭載した下蓋用のソフトダウンステーです。
【特長】
・左右兼用で、取り付けが簡単です。
・使用温度：0℃～40℃。
・吊元蝶番は一軸蝶番（平蝶番）が最適です。
【用途】
・グローブボックスなどに最適。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

SDS-400-Wで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ソフトダウンステー SDS-400-Wの型番SDS-400-Wのページです。
型番SDS-400-Wに関する仕様情報を記載しております。
