スガツネ工業

スガツネ工業

ソフトダウンステー ASセット アルミフレーム取付用 AS-NSDX-10

ソフトダウンステー ASセット アルミフレーム取付用 AS-NSDX-10

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
5,897円 ～ 6,907円
税込価格
6,487円 ～ 7,598円

ソフトダウンステー、ブラケット、取付ねじ、ASナットのアルミフレーム取付用セッ...

詳細情報を確認する

型番

未確定4件の候補があります。

Loading...

商品情報

製品仕様

ソフトダウンステー ASセット アルミフレーム取付用 AS-NSDX-10 製品仕様1

イメージ

型番適合アルミフレーム構成部品
AS-NSDX-10RK-30-6溝幅6ステー NSDX-10RK
ASナット AS-6M4
六角穴付ボタンボルト M4×6
ブラケット AS-NSDX-B
六角穴付ボルト M4×12
ブラケット AS-NSDX-A
六角穴付ボルト M4×10
AS-NSDX-10LK-30-6ステー NSDX-10LK
ASナット AS-6M4
六角穴付ボタンボルト M4×6
ブラケット AS-NSDX-B
六角穴付ボルト M4×12
ブラケット AS-NSDX-A
六角穴付ボルト M4×10
AS-NSDX-10RK-30-8溝幅8ステー NSDX-10RK
ASナット AS-8M4
六角穴付ボタンボルト M4×6
ブラケット AS-NSDX-B
六角穴付ボルト M4×12
ブラケット AS-NSDX-A
六角穴付ボルト M4×10
AS-NSDX-10LK-30-8ステー NSDX-10LK
ASナット AS-8M4
六角穴付ボタンボルト M4×6
ブラケット AS-NSDX-B
六角穴付ボルト M4×12
ブラケット AS-NSDX-A
六角穴付ボルト M4×10

使用例

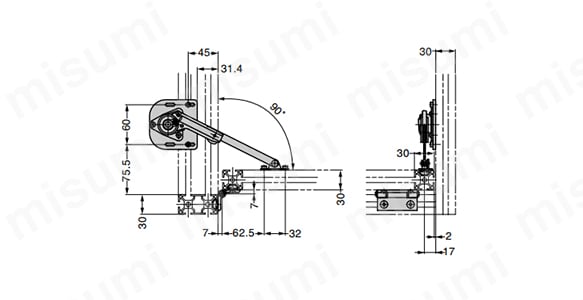

ソフトダウンステー ASセット アルミフレーム取付用 AS-NSDX-10 外形図1

取付寸法図／インセット仕様

ソフトダウンステー ASセット アルミフレーム取付用 AS-NSDX-10 外形図2

取付寸法図／かぶせ仕様

型番リスト

表示件数:
  1. 1
型番
仕様
アルミフレーム溝幅(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
左用
6
10

1個

5,897円( 6,487円 )

在庫品1日目

当日出荷可能

左用
8
10

1個

6,907円( 7,598円 )

4日目

右用
6
10

1個

5,897円( 6,487円 )

在庫品1日目

当日出荷可能

右用
8
10

1個

6,907円( 7,598円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

ソフトダウンステー、ブラケット、取付ねじ、ASナットのアルミフレーム取付用セットです。
【特長】
・ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
・扉が閉じた状態を保持するキャッチが組み込んでいます。
・開き方は下開きです。
・調整ねじで扉の開き速度が調整できます。
【用途】
・安全対策に最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
