スライドレール C3300
- 数量スライド割引
- 通常単価(税別)
- 4,602円
- 税込単価
- 5,062円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・全開時...
指定中 の仕様・寸法情報
商品情報
スライドレール C3300の仕様

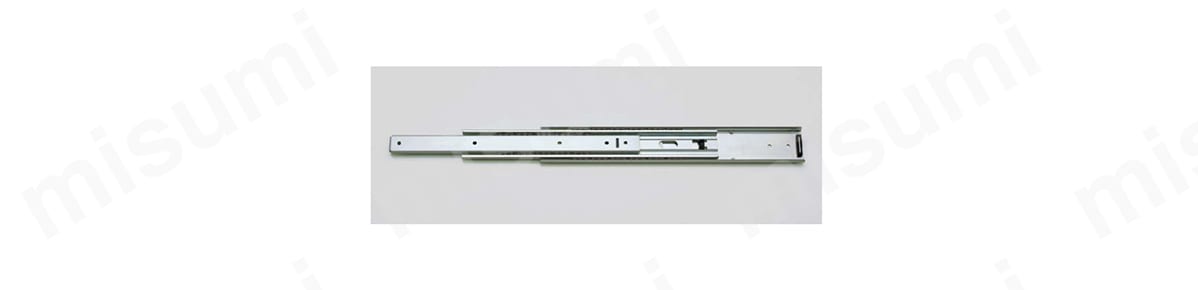

スライドレール C3300 イメージ
スライドレール C3300の寸法例
（単位：mm）

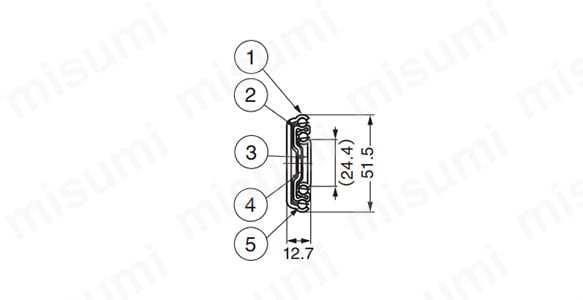

スライドレール C3300の寸法図1
スライドレール C3300の寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| （3） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （4） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （5） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3300-12 | 304.8 | 330 | 76.2 | 177.8 | 228.6 | 254 | 88.9 | 177.8 | 241.3 | 266.7 | 853N/ペア | 87kgf/ペア | 1.42kg/ペア |
| C3300-14 | 355.6 | 381 | 101.6 | 215.9 | 279.4 | 304.8 | 101.6 | 215.9 | 292.1 | 317.5 | 824N/ペア | 84kgf/ペア | 1.68kg/ペア |
| C3300-16 | 406.4 | 432 | 114.3 | 241.3 | 330.2 | 355.6 | 127 | 241.3 | 342.9 | 368.3 | 775N/ペア | 79kgf/ペア | 1.94kg/ペア |
| C3300-18 | 457.2 | 483 | 139.7 | 279.4 | 381 | 406.4 | 139.7 | 279.4 | 393.7 | 419.1 | 726N/ペア | 74kgf/ペア | 2.2kg/ペア |
| C3300-20 | 508 | 533 | 152.4 | 317.5 | 431.8 | 457.2 | 152.4 | 317.5 | 444.5 | 469.9 | 706N/ペア | 72kgf/ペア | 2.46kg/ペア |
| C3300-22 | 558.8 | 584 | 177.8 | 355.6 | 482.6 | 508 | 177.8 | 342.9 | 495.3 | 520.7 | 686N/ペア | 70kgf/ペア | 2.72kg/ペア |
| C3300-24 | 609.6 | 635 | 190.5 | 381 | 533.4 | 558.8 | 190.5 | 381 | 546.1 | 571.5 | 657N/ペア | 67kgf/ペア | 2.98kg/ペア |
| C3300-26 | 660.4 | 686 | 203.2 | 419.1 | 584.2 | 609.6 | 203.2 | 419.1 | 596.9 | 622.3 | 628N/ペア | 64kgf/ペア | 3.24kg/ペア |
| C3300-28 | 711.2 | 737 | 228.6 | 457.2 | 635 | 660.4 | 228.6 | 444.5 | 647.7 | 673.1 | 608N/ペア | 62kgf/ペア | 3.5kg/ペア |
注意・禁止事項
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、またはM4トラスねじ
型番リスト
Loading...
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・全開時、全閉時の金属音を緩和する消音機構付です。
【用途】
・引き出しやユニットの移動に最適。
カタログ
C3300-12で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
スライドレール C3300の型番C3300-12のページです。
型番C3300-12に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
スライドレール C3300のレビュー
この商品のバリエーション
| 型番 |
|---|
| C3300-14 |
| C3300-16 |
| C3300-18 |
| C3300-20 |
| C3300-22 |
| C3300-24 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | ストローク（範囲） (mm) | レール長さ（範囲） (mm) | 定格荷重［2本使用時］（範囲） (N) | ストローク (mm) | レール長さ (mm) | 定格荷重(2本使用時) (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
4,286円 ( 4,715円 ) | 1個 | - | 4日目 | 10 | 351～550 | 351～550 | 801～1,000 | 381 | 356 | 824 | |
4,897円 ( 5,387円 ) | 1個 | あり | 4日目 | 10 | 351～550 | 351～550 | 601～800 | 432 | 406 | 775 | |
4,967円 ( 5,464円 ) | 1個 | - | 4日目 | 10 | 351～550 | 351～550 | 601～800 | 483 | 457 | 726 | |
4,790円 ( 5,269円 ) | 1個 | - | 4日目 | 10 | 351～550 | 351～550 | 601～800 | 533 | 508 | 706 | |
5,081円 ( 5,589円 ) | 1個 | - | 4日目 | 10 | 551～750 | 551～750 | 601～800 | 584 | 559 | 686 | |
5,780円 ( 6,358円 ) | 1個 | - | 4日目 | 10 | 551～750 | 551～750 | 601～800 | 635 | 610 | 657 |
