スガツネ工業

スガツネ工業

LAMP ステンレス鋼製 埋込取手 HH型

LAMP ステンレス鋼製 埋込取手 HH型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/06/30まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件） この商品のFAQをみる(2件)
通常価格(税別)
1,021円 ～ 2,123円  特別価格
税込価格
1,123円 ～ 2,335円  特別価格

シンプルなデザインの掘込取手です。【特長】・ステンレス製で耐食性に優れています...

詳細情報を確認する

(i)ご注意

  • スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
    価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定12件の候補があります。

Loading...

商品情報

外形図

LAMP ステンレス鋼製 埋込取手 HH型:関連画像

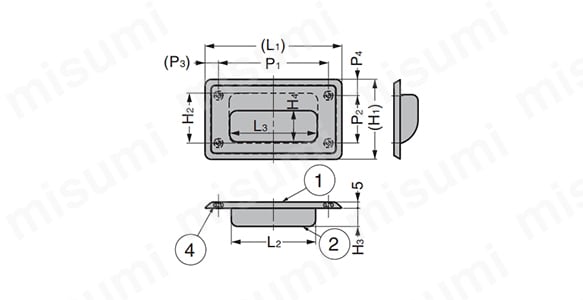

寸法図（HH-FB型、HH-FBM型）

LAMP ステンレス鋼製 埋込取手 HH型:関連画像

寸法図（HH-FC型、HH-FCM型）

LAMP ステンレス鋼製 埋込取手 HH型:関連画像

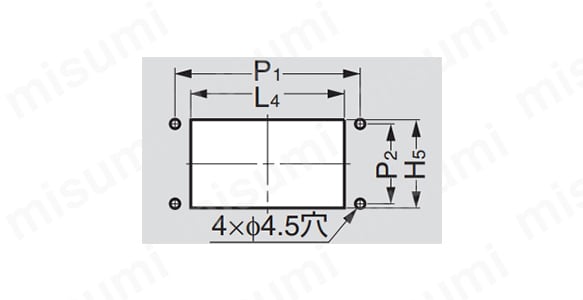

取付加工図

製品仕様

No.部品名材料仕上
（1）表面プレートステンレス鋼
（SUS304）		ヘアライン仕上、鏡面研磨
（2）蓋カバー光沢バレル研磨
（3）六角ボルトM4×10素地
（4）六角ナットM4

規格表

型番ボルト／ナット材料仕上L1L2L3L4H1H2H3H4H5P1P2P3P4質量g
HH-FB-1M4ボルトステンレス鋼
（SUS304）		ヘアライン
仕上		1389695998862213564110651411.5170
HH-FC-1M4ナット
HH-FB-2M4ボルト109.5717073644014.52542883810.7513100
HH-FC-2M4ナット
HH-FB-3M4ボルト9461606360431245763291480
HH-FC-3M4ナット
HH-FB-1MM4ボルト鏡面研磨1389695998862213564110651411.5170
HH-FC-1MM4ナット
HH-FB-2MM4ボルト109.5717073644014.52542883810.7513100
HH-FC-2MM4ナット
HH-FB-3MM4ボルト9461606360431245763291480
HH-FC-3MM4ナット

型番リスト

表示件数:
  1. 1
型番
本体　仕上
長さ(mm)
幅(mm)
取付部深さ(mm)
仕様
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ヘアライン仕上] ヘアーライン
138
88
21
M4ボルト
10

1個

1,802円( 1,982円 )

在庫品1日目

当日出荷可能

[バフ研磨] 鏡面仕上
138
88
21
M4ボルト
10

1個

2,109円( 2,320円 )

4日目

[ヘアライン仕上] ヘアーライン
109.5
64
14.5
M4ボルト
10

1個

1,437円( 1,581円 )

4日目

[バフ研磨] 鏡面仕上
109.5
64
14.5
M4ボルト
10

1個

1,929円( 2,122円 )

4日目

[ヘアライン仕上] ヘアーライン
94
60
12
M4ボルト
10

1個

1,072円

1,021円

( 1,123円 )

在庫品1日目

当日出荷可能

[バフ研磨] 鏡面仕上
94
60
12
M4ボルト
10

1個

1,777円( 1,955円 )

4日目

[ヘアライン仕上] ヘアーライン
138
88
21
M4ナット
10

1個

2,123円( 2,335円 )

4日目

[バフ研磨] 鏡面仕上
138
88
21
M4ナット
10

1個

2,047円( 2,252円 )

4日目

[ヘアライン仕上] ヘアーライン
109.5
64
14.5
M4ナット
10

1個

1,219円( 1,341円 )

在庫品1日目

当日出荷可能

[バフ研磨] 鏡面仕上
109.5
64
14.5
M4ナット
10

1個

1,676円( 1,844円 )

4日目

[ヘアライン仕上] ヘアーライン
94
60
12
M4ナット
10

1個

1,021円( 1,123円 )

在庫品1日目

当日出荷可能

[バフ研磨] 鏡面仕上
94
60
12
M4ナット
10

1個

1,712円( 1,883円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

シンプルなデザインの掘込取手です。
【特長】
・ステンレス製で耐食性に優れています。
・ヘアライン仕上と鏡面研磨仕上の2種類があります。
・HH-FB-1、HH-FC-1、HH-FB-1M、HH-FC-1MはSEMI規格に準拠しています（SEMIS8-0308）。
【用途】
・厨房などの扉・各種キャビネットなどに適用。

(i)ご注意

  • スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
    価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

LAMP ステンレス鋼製 埋込取手 HH型

LAMP ステンレス鋼製 埋込取手 HH型

    ステンレス鋼製 埋込取手 HH-D

    ステンレス鋼製 埋込取手 HH-D

      LAMP ステンレス鋼製 埋込取手 HH-DS114型

      LAMP ステンレス鋼製 埋込取手 HH-DS114型

        ステンレス鋼製 埋込取手 HH-K

        ステンレス鋼製 埋込取手 HH-K

          ステンレス鋼製 埋込取手 HH-KS114型

          ステンレス鋼製 埋込取手 HH-KS114型

            LAMP 埋込取手 HH-JS型 ねじ取付

            LAMP 埋込取手 HH-JS型 ねじ取付

              ステンレス鋼製 埋込ハンドル 26700

              ステンレス鋼製 埋込ハンドル 26700

                LAMP 埋込取手 HH-P型 SEMI規格準拠

                LAMP 埋込取手 HH-P型 SEMI規格準拠

                  ステンレス鋼製掘込メガ取手 HH-M型

                  ステンレス鋼製掘込メガ取手 HH-M型

                    ライン埋込取手 HH-WS型

                    ライン埋込取手 HH-WS型

                      ライン埋込取手 HH-WD型

                      ライン埋込取手 HH-WD型

                        ステンレス鋼製 掘込取手 HH-AS2

                        ステンレス鋼製 掘込取手 HH-AS2

                          ステンレス鋼製 掘込取手 HH-AS3

                          ステンレス鋼製 掘込取手 HH-AS3
                            メーカー スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業
                            通常価格 1,021円～ 5,997円 6,035円 5,177円 6,854円～ 385円～ 7,597円 - 19,602円～ 2,860円～ 2,860円～ 510円 645円
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 お見積り   3日目   4日目   4日目   在庫品1日目   当日出荷可能 4日目
                            本体種類 埋込形 埋込形 埋込形 埋込形 埋込形 埋込形 特殊形 埋込形 埋込形 埋込形 埋込形 埋込形 埋込形
                            形状 その他 その他 その他 その他 その他 その他 その他 その他 その他 その他 その他 その他 その他
                            取付方法 めねじ めねじ めねじ めねじ めねじ めねじ（固定具使用） 丸穴 めねじ（固定具使用） 丸穴 丸穴 丸穴 めねじ めねじ
                            本体　材料 ステンレス ステンレス ステンレス ステンレス ステンレス 樹脂 ステンレス 樹脂 ステンレス アルミ合金 アルミ合金 ステンレス ステンレス
                            付加機能 収納形 収納形 収納形 収納形 収納形 収納形 折り畳み形 収納形 収納形 収納形 収納形 収納形 収納形

                            LAMP ステンレス鋼製 埋込取手 HH型のレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            製品に使用
                            評価 4.0満足度：4.02018/11/20
                            自社製品の引き出し部に使用しています。埋込みタイプなので表面に余分な突起など無く機能面がよいことはもちろん、加工面の仕上がりも綺麗で見栄えがよいため、気に入ってリピート購入しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            自社製品筐体の取っ手部に使用しています
                            評価 5.0満足度：5.02018/11/20
                            基本的には、得意先様よりの図面指定によるため当社での選定ではありませんが、過去の利用実績の評価や、防錆、見栄えを重視しスガツネ工業製でステンレス商品を各種使い分けしています。型番：HH-FB-1もそのうちの一つであり満足して利用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q 屋外で使用できますか？
                            A
                            ステンレスは錆びにくいですが、長期間風雨にさらされるなど、使用環境によっては錆びる場合もあります。
                            Q SEMI規格とは何ですか？
                            A
                            半導体製造機器の業界団体SEMI（SemiconductorEquipmentandMaterialsInternational）が定めた半導体製造装置のガイドラインです。
