スガツネ工業

スガツネ工業

ステンレス鋼製全回転引手 ST-90・ST-115

ステンレス鋼製全回転引手 ST-90・ST-115

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
1,497円 1,377円
税込単価
1,647円 1,515円

ステンレス鋼製の回転取手です。【特長】・配電盤や点検口など表面に突起物を出した...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

ST-90 解除

Loading...

指定中 の仕様・寸法情報

商品情報

ステンレス鋼製全回転引手 ST-90、ST-115の仕様



（単位：mm）



ステンレス鋼製全回転引手 ST-90・ST-115:関連画像

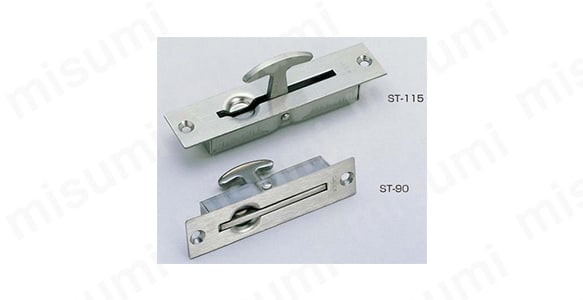

ステンレス鋼製全回転引手の外観

ステンレス鋼製全回転引手 ST-90・ST-115:関連画像

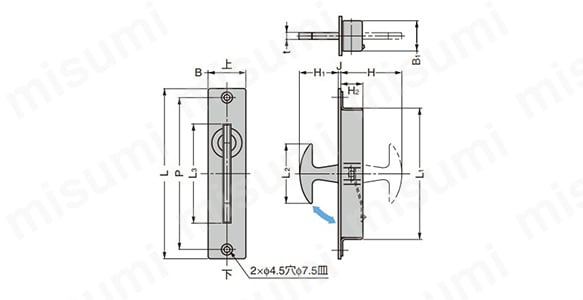

ステンレス鋼製全回転引手の寸法図

ステンレス鋼製全回転引手 ST-90・ST-115:関連画像

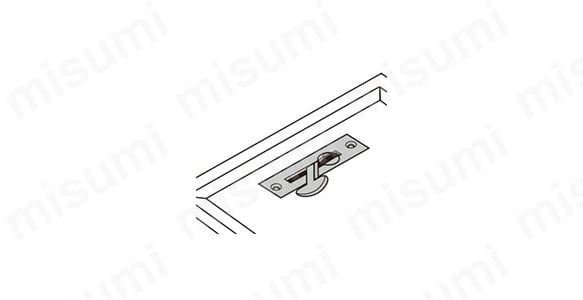

この商品の使用例（天井付）

ステンレス鋼製全回転引手 ST-90・ST-115:関連画像

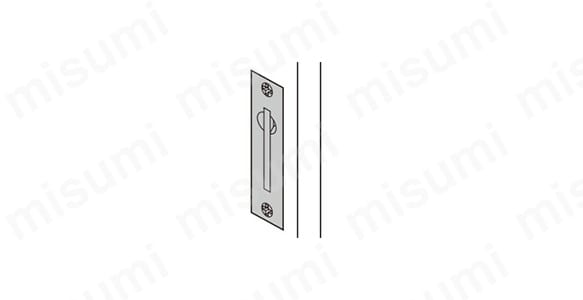

この商品の使用例（縦付）

品番 材料 仕上 L L1 L2 L3 H H1 H2 J B B1 t P 質量g
ST-90 ステンレス鋼（SUS304） サテン仕上 90 66.2 30.2 57 35.5 23.2 10.5 2.2 22 18.5 3.8 80 68
ST-115 115 86.2 40 67 42 26 13 2.5 25 20 4 102 102

使用上のご注意

  • 縦付、天井付専用です。床面には使用しないでください。
  • 縦付けの場合、上下を正しく取り付けてください。
  • 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

型番リスト

表示件数:
  1. 1
型番
ピッチ(mm)
長さ(mm)
幅(mm)
取付部深さ(mm)
トラスココード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

ST-90

80
90
22
35.5
377-0664
10

1個

1,497円

1,377円

( 1,515円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ステンレス鋼製の回転取手です。
【特長】
・配電盤や点検口など表面に突起物を出したくない場所での使用に最適です。
・内蔵ばねが引手の使用時や収納時のぶらつきを押さえます。
【用途】
・縦付、天井付ができ、幅広い用途に使用可能。
・制御盤、配電盤、点検口などに適用。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

ST-90で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ステンレス鋼製全回転引手 ST-90・ST-115の型番ST-90のページです。
型番ST-90に関する仕様情報を記載しております。
