スガツネ工業

スガツネ工業

回転取手 413-9005型 ワンタッチ取付

回転取手 413-9005型 ワンタッチ取付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,397円 ～ 2,562円
税込価格
2,637円 ～ 2,818円

ワンタッチ取付可能な取手です。【特長】・スナップイン仕様のため、ねじ、ナット、...

詳細情報を確認する

  • 本体種類：
    回転取手
  • 付加機能：
    なし
  • 本体　材料：
    ポリアミド
  • 本体　仕上：
    なし
  • 取付方法：
    ワンタッチ
  • グリップ太さ(mm)：
    9.5
  • 長さ(mm)：
    110
  • 幅(mm)：
    20
  • 取付部深さ(mm)：
    37
  • 適用厚板(max)(mm)：
    1.5

(i)ご注意

  • 縦付けの場合、上下を正しく取り付けてください。

型番

未確定2件の候補があります。

Loading...

商品情報

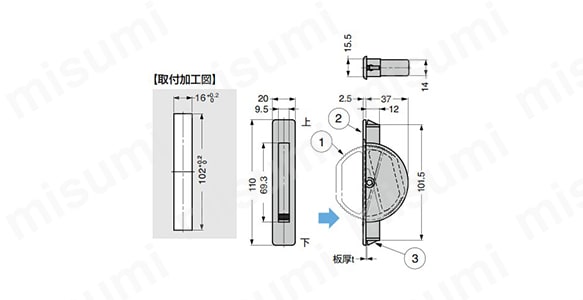

外形図

回転取手　スナップラインシリーズ_413-9005:関連画像

製品仕様

回転取手　スナップラインシリーズ_413-9005:関連画像

商品外観

No.部品名材料仕上／色
（1）ハンドルポリアミド
（PA）		ブラック
（2）ケース
（3）フック部焼結鋼クロメート処理

規格表

型番適応板厚t
413-9005.00-000150.8～1.5
413-9005.00-000201.3～2.0

型番リスト

表示件数:
  1. 1
型番
適用厚板(min)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.8
10

1個

2,397円( 2,637円 )

4日目

1.3
10

1個

2,562円( 2,818円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

ワンタッチ取付可能な取手です。
【特長】
・スナップイン仕様のため、ねじ、ナット、ワッシャは不要です。
・ワンタッチで取り付けできるため、取付時間を大幅に削減し、コストセーブに貢献します。
・回転取手の一方にある目印のラインを押し、収納した取手を押し出します。
・取手を収納した際、簡易ラッチが取手を保持し飛び出しを防ぎます。
【用途】
・制御盤、配電盤、点検口などに適用。

(i)ご注意

  • 縦付けの場合、上下を正しく取り付けてください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
