スガツネ工業

スガツネ工業

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
1,997円 ～ 2,237円  特別価格
税込価格
2,197円 ～ 2,461円  特別価格

ラプコン機構を搭載した下開き扉用のソフトダウンステーです。【特長】・使用温度：...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定8件の候補があります。

Loading...

商品情報

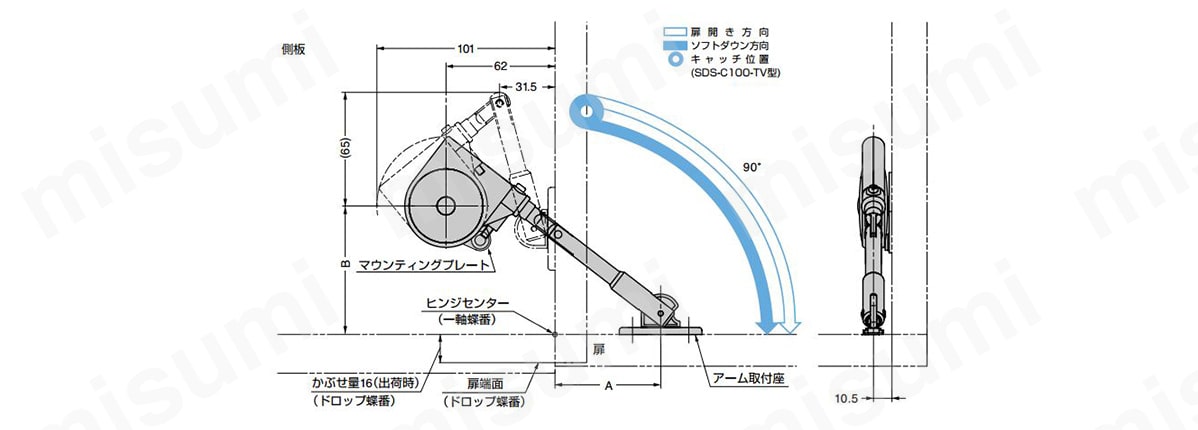

外形図

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型 外形図

製品仕様

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型 製品仕様1

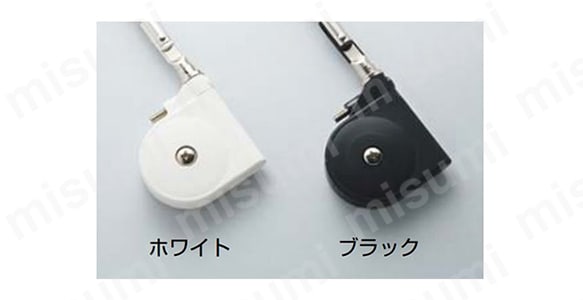

ホワイト、ブラック

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型 製品仕様2

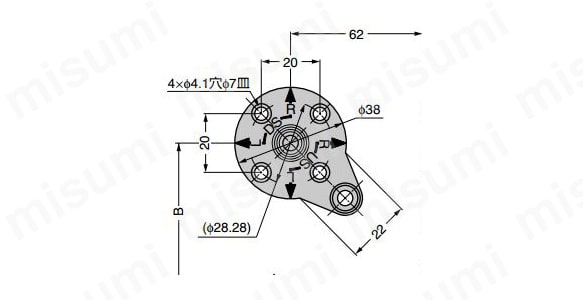

マウンティングプレートSDS-A

開き方型番仕様左右兼用扉の最大モーメント
下開きSDS-100W（B）-TV-○0.49～1.18N・m/1本
（5～12kgf・cm/1本）
SDS-100W（B）-TVZ1.62～3.68N・m/1本
（16.5～37.6kgf・cm/1本）
SDS-C100W（B）-TVキャッチ付0.49～1.18N・m/1本
（5～12kgf・cm/1本）
SDS-C100W（B）-TVZ1.62～3.68N・m/1本
（16.5～37.6kgf・cm/1本）
No.部品名材料仕上／色
（1）本体ABS樹脂ホワイト、ブラック
（2）アーム鋼（SPCC）ニッケルめっき
（3）受座金具
（4）マウンティングプレート

本体

型番仕様色蓋の最大モーメントN・m/1本蓋の最大モーメントkgf･cm/1本
SDS-100W-TVキャッチなしホワイト0.49～1.185～12
SDS-100B-TVブラック
SDS-C100W-TVキャッチ付ホワイト
SDS-C100B-TVブラック
SDS-100W-TVZキャッチなしホワイト1.62～3.6816.5～37.6
SDS-100B-TVZブラック
SDS-C100W-TVZキャッチ付ホワイト
SDS-C100B-TVZブラック

SDSガラス扉用フェイスプレート、スペーサー

型番材料仕上／色質量g
SDS-50G-CR亜鉛合金（ZDC）／ABS樹脂クロムめっき／ブラック25
SDS-50G-BLブラック焼付塗装／ブラック

使用例

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型 使用例

取付図

LAMP ソフトダウンステー SDS-100-TV型・SDS-C100-TV型 使用例2

右付けの場合はDS側Rの⇒矢印を垂直方向真上に向け取り付けます。
左付けの場合はDS側Lの⇒矢印を垂直方向真上に向け取り付けます。

吊元蝶番AB
一軸蝶番6073
ドロップ蝶番（SDH-001型）65※62
  • ※印はドロップ蝶番のかぶせ量が16mm（出荷時）の場合です。

型番リスト

表示件数:
  1. 1
型番
扉モーメント／軸トルク(N・m)
仕様
色
注文コード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.49～1.18
キャッチなし
ブラック
180-100-258
-

1個

2,197円

1,782円

( 1,960円 )

在庫品1日目

当日出荷可能

1.62～3.68
キャッチなし
ブラック
180-014-182
-

1個

1,997円( 2,197円 )

在庫品1日目

当日出荷可能

0.49～1.18
キャッチなし
ホワイト
180-100-259
-

1個

2,237円( 2,461円 )

4日目

1.62～3.68
キャッチなし
ホワイト
180-014-181
-

1個

1,997円( 2,197円 )

4日目

0.49～1.18
キャッチ付
ブラック
180-209-263
-

1個

2,016円( 2,218円 )

在庫品1日目

当日出荷可能

1.62～3.68
キャッチ付
ブラック
180-014-184
-

1個

2,129円( 2,342円 )

4日目

0.49～1.18
キャッチ付
ホワイト
180-100-006
10

1個

2,016円

1,669円

( 1,836円 )

在庫品1日目

当日出荷可能

1.62～3.68
キャッチ付
ホワイト
180-014-183
-

1個

1,997円( 2,197円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
【特長】
・使用温度：0℃～40℃。
・左右兼用で、取り付けが簡単です。
・SDS-C100-TV型（キャッチ付）には扉が閉じた状態を保持するキャッチを組み込んでいます。
・SDS-100-TV型（キャッチなし）を使用する場合は、別にキャッチが必要です。
・3方向調節式ドロップ蝶番 SDH-001型、SDH-P型が最適です。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
