スガツネ工業

スガツネ工業

ソフトダウンステー ASセット AS-NSDX-20

ソフトダウンステー ASセット AS-NSDX-20

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 3.3平均満足度3.3 この商品のレビューをみる（3件）
通常価格(税別)
5,797円 ～ 7,476円
税込価格
6,377円 ～ 8,224円

ラプコン機構を搭載した上蓋用のソフトダウンステーです。【特長】・扉をゆっくりお...

詳細情報を確認する

型番

未確定4件の候補があります。

Loading...

商品情報

製品仕様

ソフトダウンステー ASセット AS-NSDX-20 製品仕様

イメージ

セット型番適合アルミフレーム構成部品
AS-NSDX-20RK-30-6溝幅6ステー NSDX-20RK
ASナット AS-6M4
六角穴付ボタンボルト M4×6
ブラケット AS-NSDX-B
六角穴付ボルト M4×12
ブラケット AS-NSDX-A
六角穴付ボルト M4×10
AS-NSDX-20LK-30-6ステー NSDX-20LK
ASナット AS-6M4
六角穴付ボタンボルト M4×6
ブラケット AS-NSDX-B
六角穴付ボルト M4×12
ブラケット AS-NSDX-A
六角穴付ボルト M4×10
AS-NSDX-20RK-30-8溝幅8ステー NSDX-20RK
ASナット AS-8M4
六角穴付ボタンボルト M4×6
ブラケット AS-NSDX-B
六角穴付ボルト M4×12
ブラケット AS-NSDX-A
六角穴付ボルト M4×10
AS-NSDX-20LK-30-8ステー NSDX-20LK
ASナット AS-8M4
六角穴付ボタンボルト M4×6
ブラケット AS-NSDX-B
六角穴付ボルト M4×12
ブラケット AS-NSDX-A
六角穴付ボルト M4×10

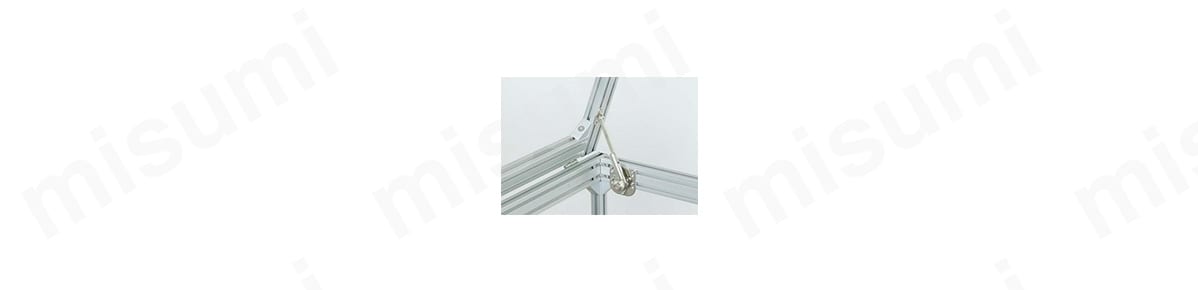

使用例

ソフトダウンステー ASセット AS-NSDX-20 使用例

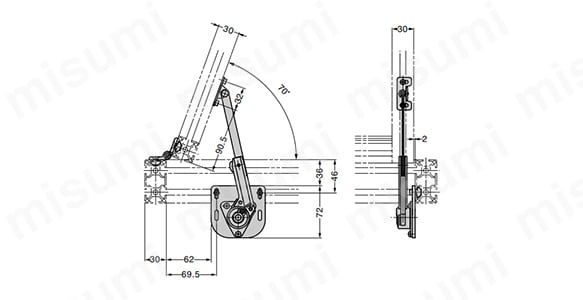

取付寸法図／インセット仕様

ソフトダウンステー ASセット AS-NSDX-20 使用例2

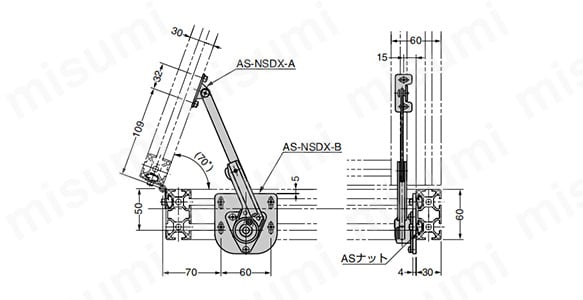

取付寸法図／かぶせ仕様

型番リスト

表示件数:
  1. 1
型番
仕様
アルミフレーム溝幅(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
左用
6
10

1個

5,797円( 6,377円 )

在庫品1日目

当日出荷可能

左用
8
10

1個

5,797円( 6,377円 )

在庫品1日目

当日出荷可能

右用
6
10

1個

5,797円( 6,377円 )

在庫品1日目

当日出荷可能

右用
8
10

1個

7,476円( 8,224円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

ラプコン機構を搭載した上蓋用のソフトダウンステーです。
【特長】
・扉をゆっくりおろせます。
・扉が最大に開いた状態を保持するキャッチを組み込んでいます。
・取付位置により、全開時の角度が70°、105°になります。
・調整ねじで扉の閉じ速度が調整できます。
・アルミフレーム取付用のブラケット、取付ねじ、ASナットのセット品です。
【用途】
・安全対策に最適。
・ドレッサーなどに最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ソフトダウンステー ASセット AS-NSDX-20

ソフトダウンステー ASセット AS-NSDX-20

    ステンレス鋼製ロック付重量扉用ステー ASセット AS-YA-0812・AS-YA-1216

    ステンレス鋼製ロック付重量扉用ステー ASセット AS-YA-0812・AS-YA-1216

      アルミフレーム取付用セット AS-NSDX-35

      アルミフレーム取付用セット AS-NSDX-35

        LAMP ソフトダウンステー_NSDX-20（R／L）K

        LAMP ソフトダウンステー_NSDX-20（R／L）K

          LAMP ソフトダウンステー NSDX-10（R／L）K

          LAMP ソフトダウンステー NSDX-10（R／L）K

            LAMP ソフトダウンステー NSDX-35（R／L）K

            LAMP ソフトダウンステー NSDX-35（R／L）K

              LAMP ソフトダウンステー NSDX-10（R／L）K-TV

              LAMP ソフトダウンステー NSDX-10（R／L）K-TV

                ソフトダウンステー NSDX-35（R／L） 2SK

                ソフトダウンステー NSDX-35（R／L） 2SK

                  オートストッパー付天蓋用ステー B-20-B

                  オートストッパー付天蓋用ステー B-20-B

                    LAMP セルフオープンステー HDS-20S型 2本使い用

                    LAMP セルフオープンステー HDS-20S型 2本使い用

                      ワンタッチステーキャッチ機構付（左右あり）_S-20

                      ワンタッチステーキャッチ機構付（左右あり）_S-20

                        LAMP ソフトダウンステー SDS-200型・SDS-201型・SDS-210型

                        LAMP ソフトダウンステー SDS-200型・SDS-201型・SDS-210型

                          ステンレスストッパー付天蓋用ステー B-1570N

                          ステンレスストッパー付天蓋用ステー B-1570N
                            メーカー スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 タキゲン製造 スガツネ工業 スガツネ工業 スガツネ工業 タキゲン製造
                            通常価格 5,797円～ 7,672円～ 7,476円 2,997円 2,989円～ 2,989円～ 3,637円 2,989円～ 1,352円 3,278円 938円 2,395円～ 1,289円
                            通常出荷日 在庫品1日目～   当日出荷可能 4日目   4日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 4日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能
                            扉の開き方 上蓋 上開き / 上蓋 / 横開き 上開き 上蓋 下開き 上開き 下開き 上開き 上蓋 上蓋 上蓋 上蓋 上蓋
                            種類 ダンパーステー 重荷重用ステー ダンパーステー ダンパーステー ダンパーステー ダンパーステー ダンパーステー ダンパーステー 真ん中折りステー ダンパーステー 真ん中折りステー ダンパーステー 真ん中折りステー / 重荷重用ステー
                            ストッパー 全閉時ストップ 全開時ストップ - 全開閉時ストップ 全閉時ストップ 全開閉時ストップ 全閉時ストップ 多段階式(3段以上) 全開時ストップ 全閉時ストップ 全開時ストップ - 全開時ストップ
                            ストッパー解除方法 なし スライドレバー - なし なし なし なし なし 解除ストローク なし なし なし 解除ストローク
                            ダンパー方向 閉じ方向 - - 閉じ方向 閉じ方向 閉じ方向 開く方向 閉じ方向 - 開く方向 - 閉じ方向 -

                            ソフトダウンステー ASセット AS-NSDX-20のレビュー

                            評価 3.3 平均満足度：3.3 3件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              33%
                            3. 星３
                              67%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            試験機の安全カバーに
                            評価 4.0満足度：4.02019/02/13
                            設置場所的にスペースが取り難く、この商品はコンパクトだったので選びました。ロータリーダンパー方式の商品は他にはあまりありませんでした。試験を行う際に油が飛んだり、保護のためにカバーを取り付けました。開け閉めをするので楽な方法と手をはさまないようにゆっくりと扉が降ろせるようにステーを取り付けました。性能的には全く問題がなく、重宝しています。しかしながら、取り付けに適正な位置を見つけるのが難しく、位置を仮止めして何度かやり直してやっと見付かりました。もう少し具体的な説明があると助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械装置に使用しています
                            評価 3.0満足度：3.02023/10/25
                            機械装置のアーム部分に使用しています。アルミフレームに取り付けるため、取り付け部品がセットになっているこの商品を選びました。取り付け時にアルミフレーム側のナットの厚みが薄いのか強く締めると割れてしまいました。急遽、少し厚みのあるナットを手配して無事取り付けできました。その後、意図通りに動作しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームに取り付けて使用
                            評価 3.0満足度：3.02019/02/13
                            アルミフレームに取り付けて使うために試しに買ってみましたが、当社の用途では力の入れ具合などから期待通りの性能ではなかったです。見つけられなかっただけかもしれませんが、力の強弱が軽量、重量の2種類しかなかったので、中量のものなどもう少し種類があるとよかったです。取り付けは問題なかったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る
