DIRAK パイプハンドル 213型
- SALE 2025/06/30まで
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 1,297円 ～ 3,463円 特別価格
- 税込価格
- 1,427円 ～ 3,809円 特別価格
ポリアミド製ブラケットとアルミ製パイプを組み合わせたハンドルです。【特長】・パ...
型番
未確定9件の候補があります。
Loading...
商品情報
外形図
寸法図

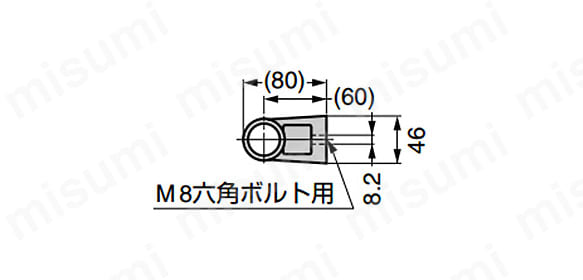

中間ブラケットの寸法図
製品仕様
| No. | 部品名 | 仕様 | 材料 | 色 |
|---|---|---|---|---|
| （1） | パイプ | - | アルミニウム合金 | - |
| （2） | 外側ブラケット | ポリアミド(PA) | ブラック | |
| （3） | 中間ブラケット | |||
| （4） | 外側ブラケット (オフセットタイプ) | 右仕様 (RH) | ||
| （5） | 外側ブラケット (オフセットタイプ) | 左仕様 (LH) |
ブラケット
| 型番 | 品名 | 仕様 | 質量g |
|---|---|---|---|
| 213-0101 | 外側ブラケット | - | 71 |
| 213-0102 | 中間ブラケット | 51 | |
| 213-0103.3 | 外側ブラケット (オフセットタイプ) | 右仕様(RH) | 104 |
| 213-0104.3 | 左仕様(LH) |
規格表
パイプ
| 型番 | パイプ長さL | P1 | P2(オフセットタイプ) | 質量g |
|---|---|---|---|---|
| 213-0401A | 266 | 300 | 245 | 174 |
| 213-0402A | 366 | 400 | 345 | 271 |
| 213-0403A | 466 | 500 | 445 | 315 |
| 213-0404A | 566 | 600 | 545 | 376 |
| 213-0405A | 666 | 700 | 645 | 412 |
| 213-0406A | 766 | 800 | 745 | 526 |
型番リスト
- 表示件数:
| 型番 |
取付方法 |
本体 材料 |
取付ピッチ(mm) |
ピッチ(mm) |
グリップ太さ(mm) |
グリップ太さ(mm) |
詳細材質 |
仕様 |
パイプ長さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
丸穴
|
樹脂
|
-
|
-
|
-
|
-
|
ガラス繊維強化ポリアミド
|
-
|
-
| 10 | 1個 | 1,486円(
1,635円
) | 在庫品1日目 当日出荷可能 | |
丸穴
|
樹脂
|
-
|
-
|
-
|
-
|
ガラス繊維強化ポリアミド
|
-
|
-
| 10 | 1個 | 2,535円 1,904円 ( 2,094円 ) | 在庫品1日目 当日出荷可能 | |
丸穴
|
樹脂
|
-
|
-
|
-
|
-
|
ガラス繊維強化ポリアミド
|
右仕様(RH)
|
-
| 10 | 1個 | 2,535円(
2,789円
) | 在庫品1日目 当日出荷可能 | |
丸穴
|
樹脂
|
-
|
-
|
-
|
-
|
ガラス繊維強化ポリアミド
|
左仕様(LH)
|
-
| 10 | 1個 | 2,790円(
3,069円
) | 在庫品1日目 当日出荷可能 | |
-
|
[アルミニウム] アルミ合金
|
201～300
|
300
|
25.1～30
|
30
|
アルミ合金
|
-
|
266
| 10 | 1個 | 1,297円(
1,427円
) | 在庫品1日目 当日出荷可能 | |
-
|
[アルミニウム] アルミ合金
|
301～
|
400
|
25.1～30
|
30
|
アルミ合金
|
-
|
366
| 10 | 1個 | 1,914円(
2,105円
) | 在庫品1日目 当日出荷可能 | |
-
|
[アルミニウム] アルミ合金
|
301～
|
600
|
25.1～30
|
30
|
アルミ合金
|
-
|
566
| 10 | 1個 | 2,497円(
2,747円
) | 在庫品1日目 当日出荷可能 | |
-
|
[アルミニウム] アルミ合金
|
301～
|
700
|
25.1～30
|
30
|
アルミ合金
|
-
|
666
| 10 | 1個 | 3,463円(
3,809円
) | 4日目 | |
-
|
[アルミニウム] アルミ合金
|
301～
|
800
|
25.1～30
|
30
|
アルミ合金
|
-
|
766
| 10 | 1個 | 3,100円 2,738円 ( 3,012円 ) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ポリアミド製ブラケットとアルミ製パイプを組み合わせたハンドルです。
【特長】
・パイプ・ブラケットは各々単品にて取扱いあります。
【用途】
・デザイン性を求める装置に最適。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
