リトラクタブル回転グリップ GDR／GDRS
- 一部当日出荷可能
- 通常価格(税別)
- 4,478円 ～ 6,422円
- 税込価格
- 4,926円 ～ 7,064円
折り畳み式回転グリップです。【特長】・引き上げてから倒す機構を採用します。・不...
-
- 種類：
- リトラクタブル回転グリップ
-
- 形状：
- スティック形(ストレート)
-
- グリップ材質：
- ナイロン6
-
- グリップ表面：
- なし
-
- 取付部表面処理：
- なし
-
- 取付方法：
- めねじ
型番
未確定10件の候補があります。
Loading...
商品情報

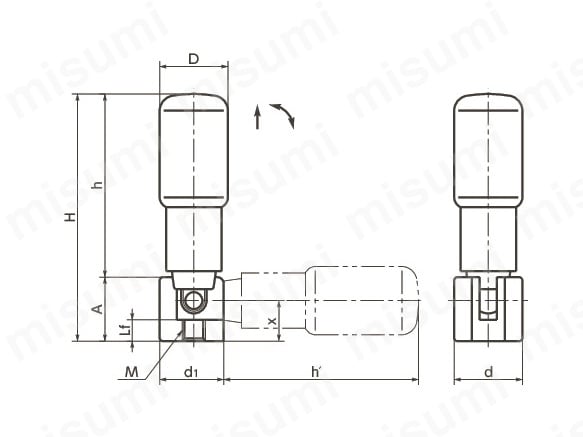

外形図
製品仕様
| - | GDR ねじ部：スティール製 |
|---|---|
| グリップ部 | ナイロン6（つや消し黒） |
| ねじ部 | 焼結合金 |
規格表
| 型番 | D | M | Lf | d | d1 | H | h | A | h' | x | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GDR-16-M5 | 16 | M5 | 5 | 16 | 15 | 58 | 43 | 15 | 45.5 | 9.5 | 35 |
| GDR-18-M5 | 18 | M5 | 5 | 16 | 15 | 72.5 | 57.5 | 15 | 60 | 9.5 | 41 |
| GDR-22-M6 | 22 | M6 | 6 | 20 | 18.5 | 80.5 | 61 | 19.5 | 65.5 | 10.5 | 80 |
| GDR-24-M6 | 24 | M6 | 6 | 20 | 18.5 | 95.5 | 76 | 19.5 | 80.5 | 10.5 | 90 |
| GDR-25-M6 | 25 | M6 | 6 | 20 | 18.5 | 105.5 | 86 | 19.5 | 90 | 10.5 | 110 |
型番リスト
- 表示件数:
| 型番 |
取付部材質 |
ねじの呼び |
グリップ太さ(mm) |
グリップ長さ(mm) |
全長(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
焼結合金
|
M5
|
16
|
43
|
58
| 10 | 1個 | 4,478円(
4,926円
) | 4日目 | |
焼結合金
|
M5
|
18
|
57.5
|
72.5
| 10 | 1個 | 4,760円(
5,236円
) | 4日目 | |
焼結合金
|
M6
|
22
|
61
|
80.5
| 10 | 1個 | 4,527円(
4,980円
) | 在庫品1日目 当日出荷可能 | |
焼結合金
|
M6
|
24
|
76
|
95.5
| 10 | 1個 | 4,904円(
5,394円
) | 4日目 | |
焼結合金
|
M6
|
25
|
86
|
105.5
| 10 | 1個 | 5,362円(
5,898円
) | 4日目 | |
[ステンレス] SUS303
|
M5
|
16
|
43
|
58
| 10 | 1個 | 4,688円(
5,157円
) | 4日目 | |
[ステンレス] SUS303
|
M5
|
18
|
57.5
|
72.5
| 10 | 1個 | 5,788円(
6,367円
) | 4日目 | |
[ステンレス] SUS303
|
M6
|
22
|
61
|
80.5
| 10 | 1個 | 6,157円(
6,773円
) | 在庫品1日目 当日出荷可能 | |
[ステンレス] SUS303
|
M6
|
24
|
76
|
95.5
| 10 | 1個 | 6,422円(
7,064円
) | 4日目 | |
[ステンレス] SUS303
|
M6
|
25
|
86
|
105.5
| 10 | 1個 | 5,752円(
6,327円
) | 4日目 |
Loading...
詳細情報
基本情報
折り畳み式回転グリップです。
【特長】
・引き上げてから倒す機構を採用します。
・不用意に倒れません。
【用途】
・ハンドル用の突出させたくないグリップに適用します。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
