日東工器

日東工器

フリーピストンDCリニア・真空ポンプ（コンプレッサ兼用） DVHシリーズ

フリーピストンDCリニア・真空ポンプ（コンプレッサ兼用） DVHシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
24,117円 ～ 24,122円
税込価格
26,529円 ～ 26,534円

DC電源に対応したリニア駆動フリーピストン方式の機器組込み用真空ポンプ。【特長...

詳細情報を確認する

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

DC駆動 真空ポンプ DVHシリーズの寸法図

製品仕様

外観

DC駆動 真空ポンプ DVHシリーズの外観

4DVH130／DVH1454

型式DVH130DVH145
到達真空度-40kPa｛-300mmHg｝-60kPa｛-450mmHg｝
吐出空気量※7L/min3L/min
定格電圧DC12／24V
消費電力10.3／10W8.9／8.6W
電流（平均値）0.86／0.41A0.73／0.34A
定格時間連続
耐用時間（MTTF）10,000時間
吸入口サイズφ6mm（外径）
吐出口サイズφ6mm（外径）
コイル絶縁階級A種相当
取付寸法76（L）×70（W）mm
本体質量0.91kg
リード線長さ300±20mm

商品特長詳細

  • 液体充てんに

性能・試験情報

空気量／電流 特性図

DVH130

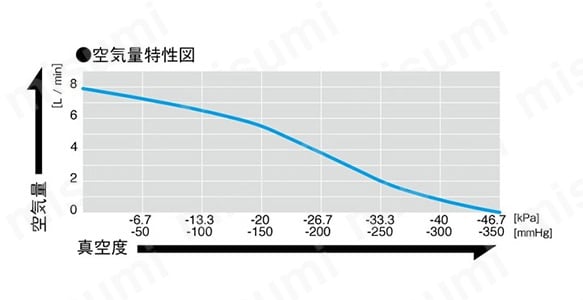

DVH130の空気量特性図

DVH130-X1（12V）／DVH130-Y1（24V）

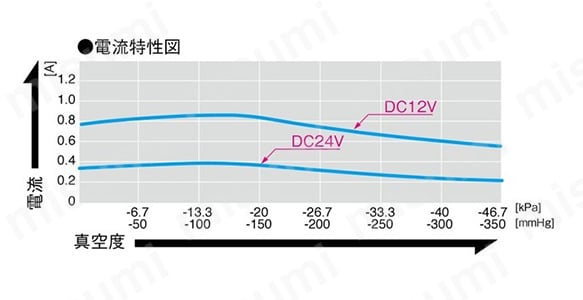

DVH130の電流特性図

DVH145

DVH145の空気量特性図

DVH145-X1（12V）／DVH145-Y1（24V）

DVH145の電流特性図

型番リスト

表示件数:
  1. 1
型番
到達真空度（絶対圧力）(Pa×10　４乗)(Pa)
電圧(V)
消費電力(W)
流量(l/min)
最大電流(A)
到達真空度（ゲージ圧力）(kPa)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5～6
24
10.3/10
7
0.41
-40

1個

24,117円( 26,529円 )

19日目

3～4
24
8.9/8.6
3
0.34
-60

1個

24,122円( 26,534円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

DC電源に対応したリニア駆動フリーピストン方式の機器組込み用真空ポンプ。
【特長】
・長寿命、省電力を実現。
・新設計DC駆動リニアの真空ポンプ／コンプレッサ兼用機種。
・DC電源に対応し、機器組込み用圧縮空気源として多様性を発揮。
・小型／軽量、低振動、低作動音、オイルレス／クリーン、頻繁なON／OFFに対応。
・脈動を低減、加圧防止、低消費電力、長寿命。
【用途】
・液体充てんに。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
