手動弁押ボタン形
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 6,371円 ～ 6,728円
- 税込価格
- 7,008円 ～ 7,401円
ナットを使って本体をパネルに取付けられるコンパクト設計の押ボタン手動機械弁。【...
型番
未確定9件の候補があります。
Loading...
商品情報
外形図

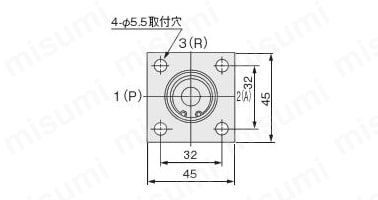

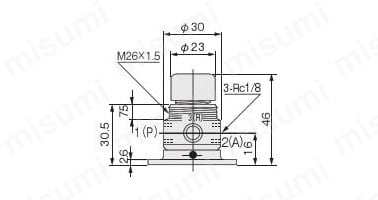

125Pの寸法図
125Pの寸法図

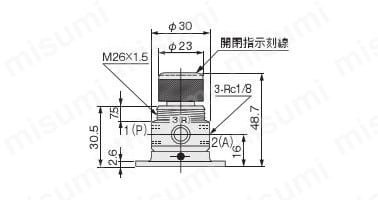

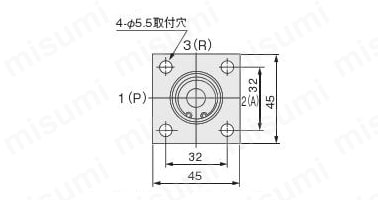

125HOの寸法図
125HOの寸法図
※常時開の場合、排出口3（R）は反対側になる。
備考：ボタンを押して約45度回すとバルブは切り換わったままロックされる。反対方向に回すとロックがはずれスプリングで復帰する。

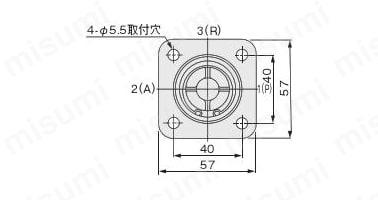

250P、2503Pの寸法図
250P、2503Pの寸法図
製品仕様
| 作動方式 | スプリングリターン | スプリングリターン 保持機構付 | ||||
|---|---|---|---|---|---|---|
| 基本形式 | 125P | 250P | 2503P | 125HO | ||
| 項目 | 配管接続口径 | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/8 | |
| 使用流体 | 空気 | |||||
| 使用圧力範囲 MPa | 0～0.9 | |||||
| 保証耐圧力 MPa | 1.35 | |||||
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+60 | |||||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar） | 1.1 | 3.0 | 1.1 | ||
| 有効断面積〔Cv値〕 mm2 | 5.5〔0.27〕 | 15〔0.76〕 | 5.5〔0.27〕 | |||
| バルブストローク mm | 0.8 | 1.6 | 0.8 | |||
| 給油 | 不要 | |||||
| 質量 kg | 0.10 | 0.20 | 0.25 | 0.10 | ||
| 注文仕様……注文記号 | 2ポート……2 常時開……-11 パネル取付用 ロックナット付 ……-22 | 2ポート……-2 常時開……-11 | 2ポート……-2 常時開……-11 パネル取付用 ロックナット付 ……-22 | |||
| スプリングリターン | スプリングリターン保持機構付 | ||||||
|---|---|---|---|---|---|---|---|
| 2ポート | 3ポート | 2ポート | 3ポート | ||||
| NC （常時閉） | NO （常時開） | NC （常時閉） | NO （常時開） | NC （常時閉） | NO （常時開） | NC （常時閉） | NO （常時開） |
| 125P-2 250P-2 2503P-2 | 125P-2-11 250P-2-11 2503P-2-11 | 125P 250P 2503P | 125P-11 250P-11 2503P-11 | 125HO-2 | 125HO-2-11 | 125HO | 125HO-11 |
表示記号
商品特長詳細
作動が確実で､故障の少ない構造
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
- 表示件数:
| 型番 |
ポート数 |
ポジション数・弁機能 |
配管ねじの呼び |
有効断面積(mm2) |
保持機構 |
押し側に必要な力(0.5MPa時)(N) |
排気方式 |
パネル取付用ロックナットオプション | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3ポート
|
2位置ノーマルクローズ
|
1/8
|
5.5
|
保持機構付
|
25
|
単独排気
|
なし
| 1個 | 6,728円(
7,401円
) | 11日目 | |
3ポート
|
2位置ノーマルクローズ
|
3/8
|
15
|
-
|
76.4
|
単独排気
|
なし
| 1個 | 6,371円(
7,008円
) | 9日目 | |
2ポート
|
2位置ノーマルクローズ
|
3/8
|
15
|
-
|
76.4
|
-
|
なし
| 1個 | 6,371円(
7,008円
) | 9日目 | |
2ポート
|
2位置ノーマルオープン
|
3/8
|
15
|
-
|
59.3
|
-
|
なし
| 1個 | 6,371円(
7,008円
) | 9日目 | |
3ポート
|
2位置ノーマルオープン
|
3/8
|
15
|
-
|
59.3
|
単独排気
|
なし
| 1個 | 6,371円(
7,008円
) | 9日目 | |
3ポート
|
2位置ノーマルクローズ
|
1/4
|
15
|
-
|
76.4
|
単独排気
|
なし
| 1個 | 6,371円(
7,008円
) | 在庫品1日目 当日出荷可能 | |
2ポート
|
2位置ノーマルクローズ
|
1/4
|
15
|
-
|
76.4
|
-
|
なし
| 1個 | 6,371円(
7,008円
) | 9日目 | |
2ポート
|
2位置ノーマルオープン
|
1/4
|
15
|
-
|
59.3
|
-
|
なし
| 1個 | 6,371円(
7,008円
) | 9日目 | |
3ポート
|
2位置ノーマルオープン
|
1/4
|
15
|
-
|
59.3
|
単独排気
|
なし
| 1個 | 6,371円(
7,008円
) | 10日目 |
Loading...
詳細情報
基本情報
ナットを使って本体をパネルに取付けられるコンパクト設計の押ボタン手動機械弁。
【特長】
・ボタンを押した状態を保持できるタイプも用意
・ダイヤフラム形の採用により、パイロットエアの切り換えにロスがない
・シンプルな構造と無給油仕様で、厳しい環境での使用にも充分耐える
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
手動弁押ボタン形のレビュー
よくあるご質問（FAQ）
- Q 接続するために本体の他に何を用意すれば良いですか。
-
A継手、継手用チューブが必要です。
