イマオコーポレーション

イマオコーポレーション

ツー アーム ハンドル、フォー アーム ハンドル （TA,FA）

ツー アーム ハンドル、フォー アーム ハンドル （TA,FA）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
6,205円 ～ 11,348円
税込価格
6,826円 ～ 12,483円

【特長】・グリップはOG-M型を使用しています。・レバーをボスにねじ込んでご使...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定6件の候補があります。

Loading...

商品情報

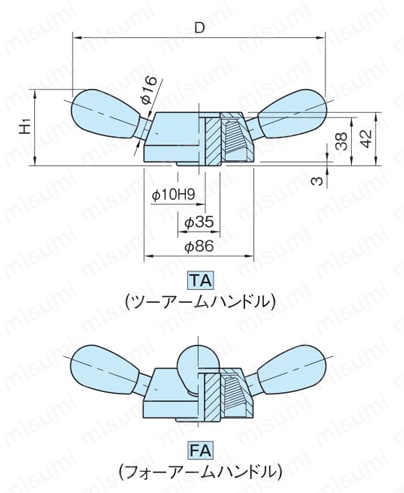

外形図

ツー アーム ハンドル、フォー アーム ハンドル （TA,FA） 外形図

製品仕様

  • 使用温度：max.90℃ min.-20℃
ボスインサートシャフトグリップ
ポリアミド（ガラス繊維強化）
光沢仕上げ
ブラック		SUM22L
四三酸化鉄皮膜		SS400
硬質クロムメッキ
梨地仕上げ
つや消しシルバー		ポリアミド
光沢仕上げ
ブラック

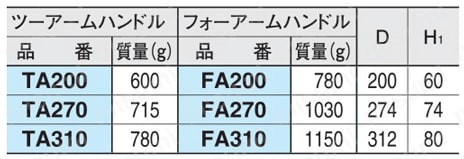

規格表

ツー アーム ハンドル、フォー アーム ハンドル （TA,FA） 規格表

注意・禁止事項

  • 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数:
  1. 1
型番
ハンドル 種類
D(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[2アーム・4アーム形] フォーアーム
200
10

1個

9,197円( 10,117円 )

在庫品1日目

当日出荷可能

[2アーム・4アーム形] フォーアーム
274
10

1個

9,697円( 10,667円 )

3日目

[2アーム・4アーム形] フォーアーム
312
10

1個

11,348円( 12,483円 )

3日目

[2アーム・4アーム形] ツーアーム
200
10

1個

6,205円( 6,826円 )

3日目

[2アーム・4アーム形] ツーアーム
274
10

1個

6,997円( 7,697円 )

3日目

[2アーム・4アーム形] ツーアーム
312
10

1個

7,597円( 8,357円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・グリップはOG-M型を使用しています。
・レバーをボスにねじ込んでご使用ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ツー アーム ハンドル、フォー アーム ハンドル （TA,FA）

ツー アーム ハンドル、フォー アーム ハンドル （TA,FA）

    スリーアームハンドル TRA

    スリーアームハンドル TRA

      ツーアームハンドル TA

      ツーアームハンドル TA

        フォーアームハンドル（オーバルグリップ） FA

        フォーアームハンドル（オーバルグリップ） FA

          ツーアームハンドル（オーバルグリップ） TA

          ツーアームハンドル（オーバルグリップ） TA

            クランクハンドル

            クランクハンドル

              クランクハンドル －3玉ハンドル－

              クランクハンドル －3玉ハンドル－

                バランスハンドル

                バランスハンドル

                  バランスハンドル BA

                  バランスハンドル BA

                    収納角穴ハンドル

                    収納角穴ハンドル

                      クランク ハンドル（ECH-R）

                      クランク ハンドル（ECH-R）

                        アルミニウム安全ハンドル車 ASH

                        アルミニウム安全ハンドル車 ASH

                          アルミニウム 安全 ハンドル車 （ASH）

                          アルミニウム 安全 ハンドル車 （ASH）
                            メーカー イマオコーポレーション 小西製作所 小西製作所 小西製作所 小西製作所 ミスミ FLAIR（フレア） ミスミ 小西製作所 ミスミ イマオコーポレーション 小西製作所 イマオコーポレーション
                            通常価格 6,205円～ 6,309円～ 3,195円～ 10,460円～ 8,688円～ 1,361円～ 3,344円～ 864円～ 4,939円～ 4,499円～ 1,889円～ 6,277円 4,997円～
                            通常出荷日 在庫品1日目～   当日出荷可能 5日目   在庫品1日目～   当日出荷可能 2日目   3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能
                            ハンドル 材質 ポリアミド 鋼材SUM22 鋼材SUM22 黒色ナイロン樹脂PA6（ガラス繊維強化） 黒色ナイロン樹脂PA6（ガラス繊維強化） FC200 亜鉛ダイカスト 機械構造用炭素鋼 黒色フェノール樹脂 強化ナイロン(ガラス繊維入り) ポリアミド（ガラス繊維強化）つや消しブラック アルミニウムAC2B アルミ合金(ADC12)
                            取付部 穴加工 軸穴(精度穴) センター穴 センター穴 丸穴(通し穴) 丸穴(通し穴) 角穴 丸穴(通し穴) 丸穴(リーマ仕上) センター穴 角穴 軸穴(止まり穴) なし 軸穴(精度穴)
                            止めねじ加工 なし なし なし なし なし なし なし なし なし なし なし - -
                            グリップ グリップあり グリップあり グリップあり グリップあり グリップあり グリップ付 グリップなし/取付穴あり グリップ付 グリップあり グリップ付 グリップあり グリップあり グリップあり
                            グリップ 種類 固定式 固定式 固定式 固定式 固定式 回転グリップ 固定式 固定グリップ 回転式 回転グリップ 回転式 折りたたみ式 折り曲げ回転式

                            ツー アーム ハンドル、フォー アーム ハンドル （TA,FA）のレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            部品をクランプするためのハンドルとして
                            評価 4.0満足度：4.02018/10/24
                            片手で操作出来、かつ必要以上のトルクを掛けることが出来る　という面で選定しました。
                            期待以上の物だったので非常に良かったです。
                            ハンドルも後付なので、必要数のみつけることができて便利でした。
