イマオコーポレーション

オーバルグリップ（OG）

Name: オーバル グリップ（OG）
Brand: イマオコーポレーション
SKU: 221000245714
Rating: 5 (4 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（4件）

通常価格(税別): 213円～ 1,212円

税込価格: 234円～ 1,333円

セルフロックタイプは強く差込むだけで取付けできますので標準品の磨き棒（公差h9...

詳細情報を確認する

種類：

固定形
形状：

たまご形
グリップ表面：

なし
取付部材質：

ポリアミド
取付部表面処理：

なし

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番

未確定29件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

タイプ	グリップ	インサート	使用温度
OG	フェノール樹脂光沢仕上げブラック	ポリアミドホワイト	max.110℃ min.-20℃
OG-N	ポリアミド光沢仕上げブラック、レッド、ホワイト	-	max.50℃ min.-20℃
OG-M	ポリアミド光沢仕上げブラック	-	max.90℃ min.-20℃

規格表

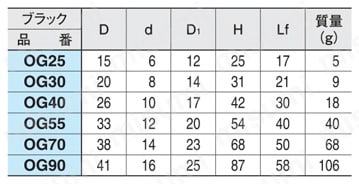

OG（セルフロック、インサート有）

OG-N（セルフロック）

OG-M（メネジ）

性質性能情報・試験情報

グリップの取外し荷重

シャフト径 d h9	引抜強さ（N）
6	500
8	600
10	750
12	1,200
14	1,400
16	1,600

注）引抜強さは一定条件でのテスト結果です。安全率を考慮してください。

注意・禁止事項

注意事項

ポリアミド製は高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数:

型番	グリップ材質	取付方法	ネジの呼び	シャフト挿入穴径 d(mm)	グリップ太さ D(mm)	グリップ長さ(mm)	色	トラスココード	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

OG25	フェノール	圧入	-	6	15	25	ブラック	-	10	1個	320円( 352円 )	在庫品1日目当日出荷可能
OG25M	[ポリアミド] ポリアミド	めねじ	M6	-	16	25	ブラック	-	10	1個	213円( 234円 )	在庫品1日目当日出荷可能
OG25N-BR	[ポリアミド] ポリアミド	圧入	-	6	16	25	BR(ブラック)	-	10	1個	281円( 309円 )	在庫品1日目当日出荷可能
OG25N-CL	[ポリアミド] ポリアミド	圧入	-	6	16	25	CL(ホワイト)	-	10	1個	374円( 411円 )	在庫品1日目当日出荷可能
OG25N-RE	[ポリアミド] ポリアミド	圧入	-	6	16	25	RE(レッド)	-	10	1個	310円( 341円 )	3日目
OG30	フェノール	圧入	-	8	20	31	ブラック	105-7111	10	1個	395円( 435円 )	在庫品1日目当日出荷可能
OG30M	[ポリアミド] ポリアミド	めねじ	M8	-	20	32	ブラック	-	10	1個	267円( 294円 )	在庫品1日目当日出荷可能
OG30N-BR	[ポリアミド] ポリアミド	圧入	-	8	20	32	BR(ブラック)	-	10	1個	310円( 341円 )	在庫品1日目当日出荷可能
OG30N-CL	[ポリアミド] ポリアミド	圧入	-	8	20	32	CL(ホワイト)	-	10	1個	324円( 356円 )	5日目
OG30N-RE	[ポリアミド] ポリアミド	圧入	-	8	20	32	RE(レッド)	-	10	1個	329円( 362円 )	在庫品1日目当日出荷可能
OG40	フェノール	圧入	-	10	26	42	ブラック	105-7120	10	1個	492円( 541円 )	在庫品1日目当日出荷可能
OG40M	[ポリアミド] ポリアミド	めねじ	M10	-	26	42	ブラック	-	10	1個	320円( 352円 )	在庫品1日目当日出荷可能
OG40MA	[ポリアミド] ポリアミド	めねじ	M8	-	26	42	ブラック	-	10	1個	320円( 352円 )	在庫品1日目当日出荷可能
OG40N-BR	[ポリアミド] ポリアミド	圧入	-	10	26	42	BR(ブラック)	-	10	1個	339円( 373円 )	在庫品1日目当日出荷可能
OG40N-CL	[ポリアミド] ポリアミド	圧入	-	10	26	42	CL(ホワイト)	-	10	1個	395円( 435円 )	5日目
OG40N-RE	[ポリアミド] ポリアミド	圧入	-	10	26	42	RE(レッド)	-	10	1個	358円( 394円 )	在庫品1日目当日出荷可能
OG40NA-BR	[ポリアミド] ポリアミド	圧入	-	8	26	42	BR(ブラック)	-	10	1個	339円( 373円 )	在庫品1日目当日出荷可能
OG40NA-RE	[ポリアミド] ポリアミド	圧入	-	8	26	42	RE(レッド)	-	10	1個	358円( 394円 )	3日目
OG55	フェノール	圧入	-	12	33	54	ブラック	105-7138	10	1個	568円( 625円 )	在庫品1日目当日出荷可能
OG55M	[ポリアミド] ポリアミド	めねじ	M12	-	34	54.5	ブラック	-	10	1個	492円( 541円 )	在庫品1日目当日出荷可能
OG55MA	[ポリアミド] ポリアミド	めねじ	M10	-	34	54.5	ブラック	-	10	1個	446円( 491円 )	在庫品1日目当日出荷可能
OG55N-BR	[ポリアミド] ポリアミド	圧入	-	12	34	54.5	BR(ブラック)	-	10	1個	504円( 554円 )	在庫品1日目当日出荷可能
OG55N-CL	[ポリアミド] ポリアミド	圧入	-	12	34	54.5	CL(ホワイト)	-	10	1個	485円( 534円 )	5日目
OG55N-RE	[ポリアミド] ポリアミド	圧入	-	12	34	54.5	RE(レッド)	-	10	1個	562円( 618円 )	在庫品1日目当日出荷可能
OG55NA-BR	[ポリアミド] ポリアミド	圧入	-	10	34	54.5	BR(ブラック)	-	10	1個	504円( 554円 )	在庫品1日目当日出荷可能
OG55NA-CL	[ポリアミド] ポリアミド	圧入	-	10	34	54.5	CL(ホワイト)	-	10	1個	485円( 534円 )	5日目
OG55NA-RE	[ポリアミド] ポリアミド	圧入	-	10	34	54.5	RE(レッド)	-	10	1個	562円( 618円 )	在庫品1日目当日出荷可能
OG70	フェノール	圧入	-	14	38	68	ブラック	105-7146	10	1個	808円( 889円 )	在庫品1日目当日出荷可能
OG90	フェノール	圧入	-	16	41	87	ブラック	-	10	1個	1,212円( 1,333円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

セルフロックタイプは強く差込むだけで取付けできますので標準品の磨き棒（公差h9）がそのままご利用になれます。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
